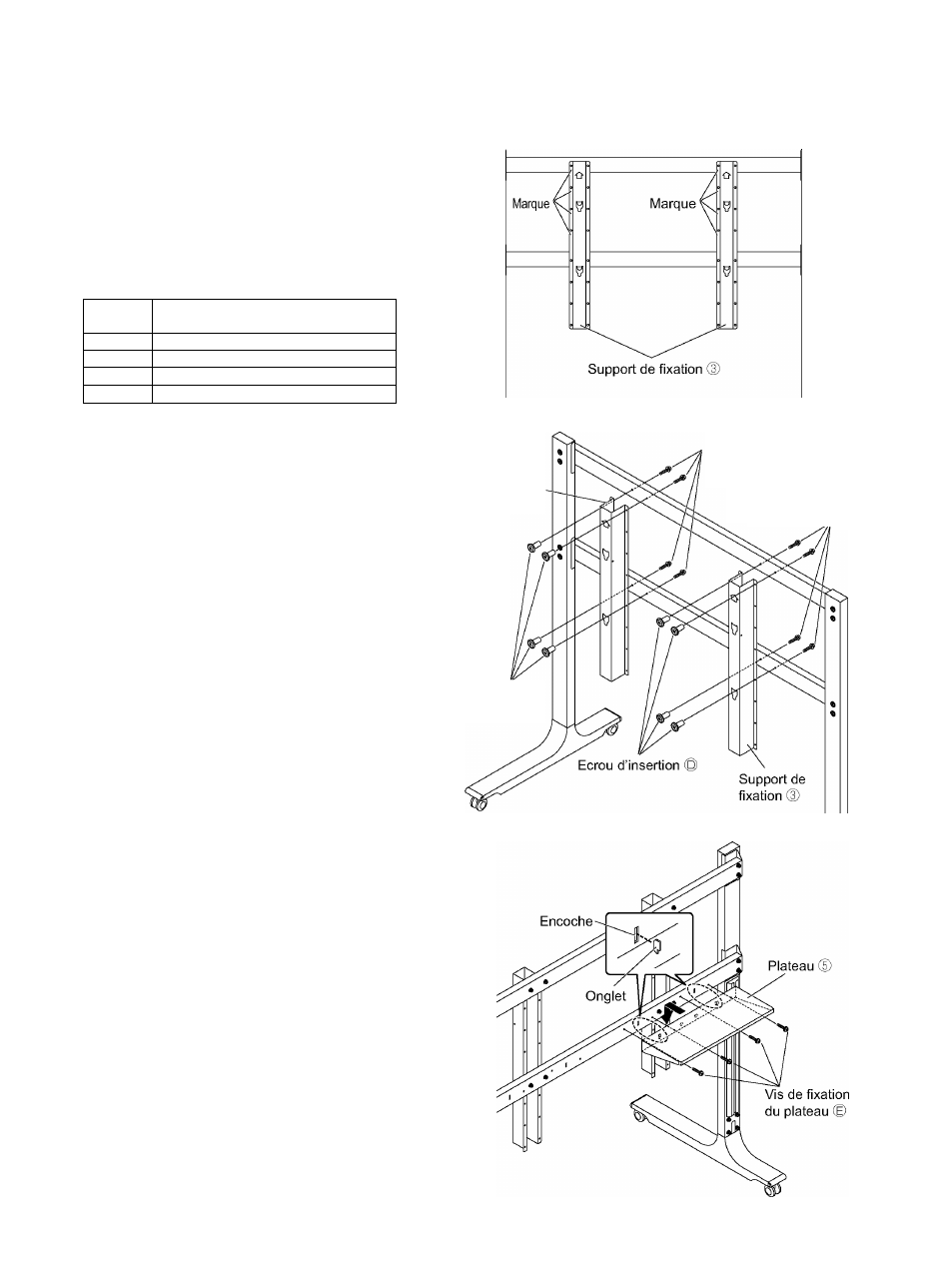

4. Installez l’écran à la hauteurdésirée en
sélectionnant une option (4).
En vous aidant du tableau ci-dessous,
sélectionnez les trous de vis pour fixer
les supports de fixation ® aux traverses
(haut/bas) ®.
Unité : mm
Marque
Centre de l’écran
(Distance au-dessus du sol)
A 1047
B 1147
c 1247
D 1347
5. En utilisant les trous de vis sélectionnés
à l’étape 4, fixez les supports de
fixation ® aux traverses (haut/bas) ® en
utilisant les vis de fixation du support @
(8) ainsi que les écrous d’insertion @ (8).
(Couple de serrage : 1 , 8 à 2,2 N-m)
Vis de fixation du
support ®
Support de
fixation ®
Vis de fixation du
support ®
Ecrou d’insertion ®
w
'cD
O
c
CD
6. Fixez le plateau ® ( 1 ) à l’arriére de la
traverse du bas en utilisant les vis de
fixation du plateau ® (4). (Il peut être fixé
à gauche ou à droite.)
(Couple de serrage : 1 , 2 à 1 , 5 N-m)
53
