Zusammenbau

4. Verkabelung

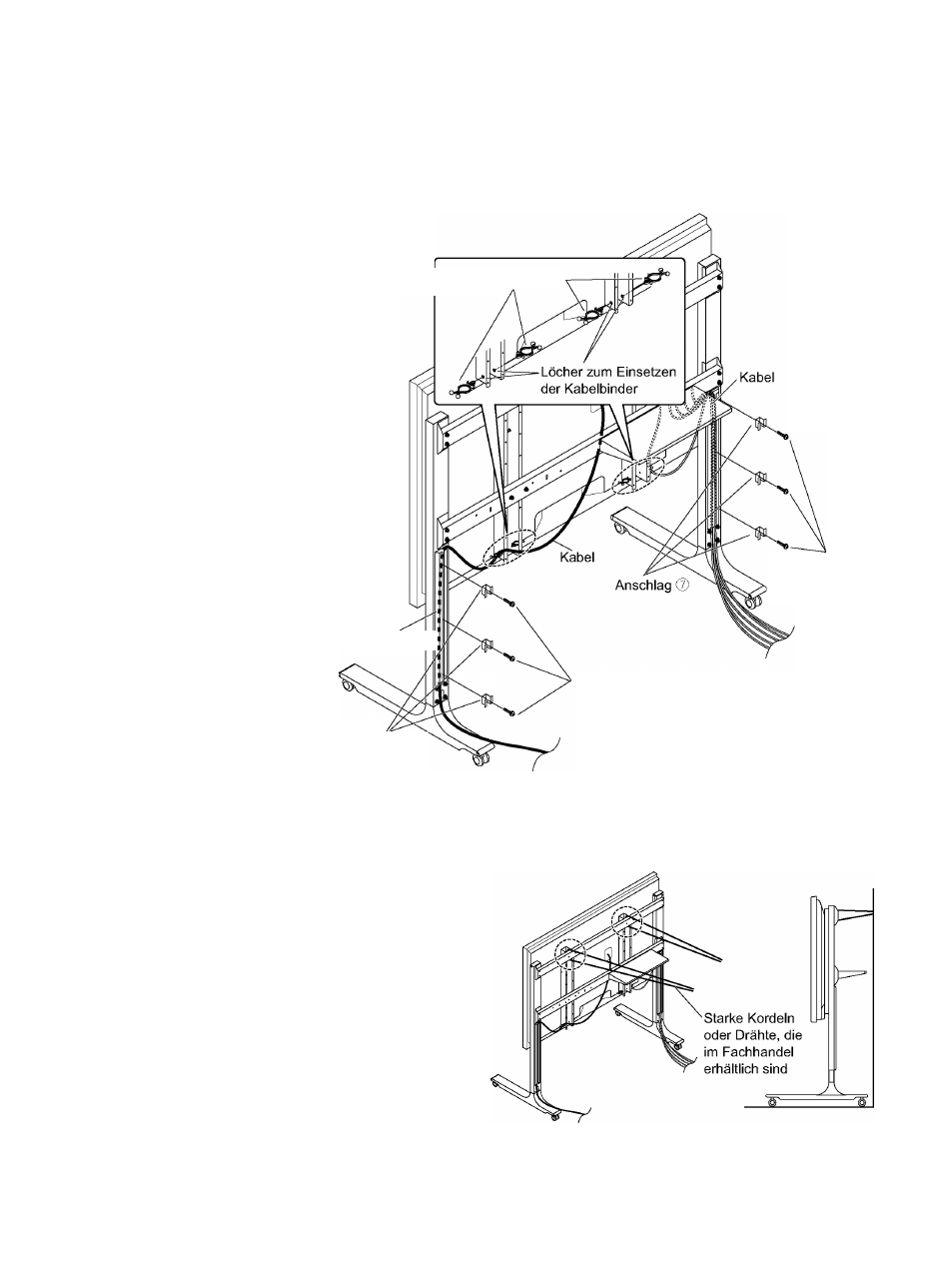

Setzen Sie die Kabelbinder® (4)
an der Seite des unteren Teils der

Montagehalterung (rechts/links) ein.

Verlegen Sie die Kabel, indem Sie
sie in die Verkabelungsführungen an

der Rückseite der rechten und linken
Stützen einsetzen. Befestigen Sie
dann die Anschläge ® (6) mit den

Anschlag-Befestigungsschrauben ©

(6) an den Kabelführungen.
Die Kabelführungen links
und rechts haben jeweils 6
Schraublöcher für die Anschlag
Befestigungsschrauben. Verwenden
Sie die für ihre Verkabelung
passenden Schraublöcher.
(Anzugsmoment: 1,2-1,5 N-m)

Bündeln Sie die Anschlusskabel nicht

mit dem Stromkabel.

Verkabelungsführung

Kabelbinder ®

Anschlag

Befestigungsschraube

Anschlag

Anschlag ©

5. Umkippen vermeiden

Um zu verhindern, dass das Gerät umkippt,
befestigen Sie es, indem Sie starke Kordeln
oder Drähte durch die Kreuzungspunkte (jeweils
1 links und rechts) der Montagehalterungen
und dem Montageteil (oben) führen und diese
unterSpannung an festen Pfeilern oderWänden
befestigen.
(Benutzen Sie im Handel erhältliche Kordeln
oder Drähte, um ein Umkippen zu verhindern.)
Der Abstand zwischen dem Pfeiler oder derWand
und der Rückseite des Displays darf nicht mehr als
1 m betragen.
