4. Collegamento
Inserire le fascette ® (4) sul lato
della parte inferiore delle staffe di
montaggio (destra/sinistra).

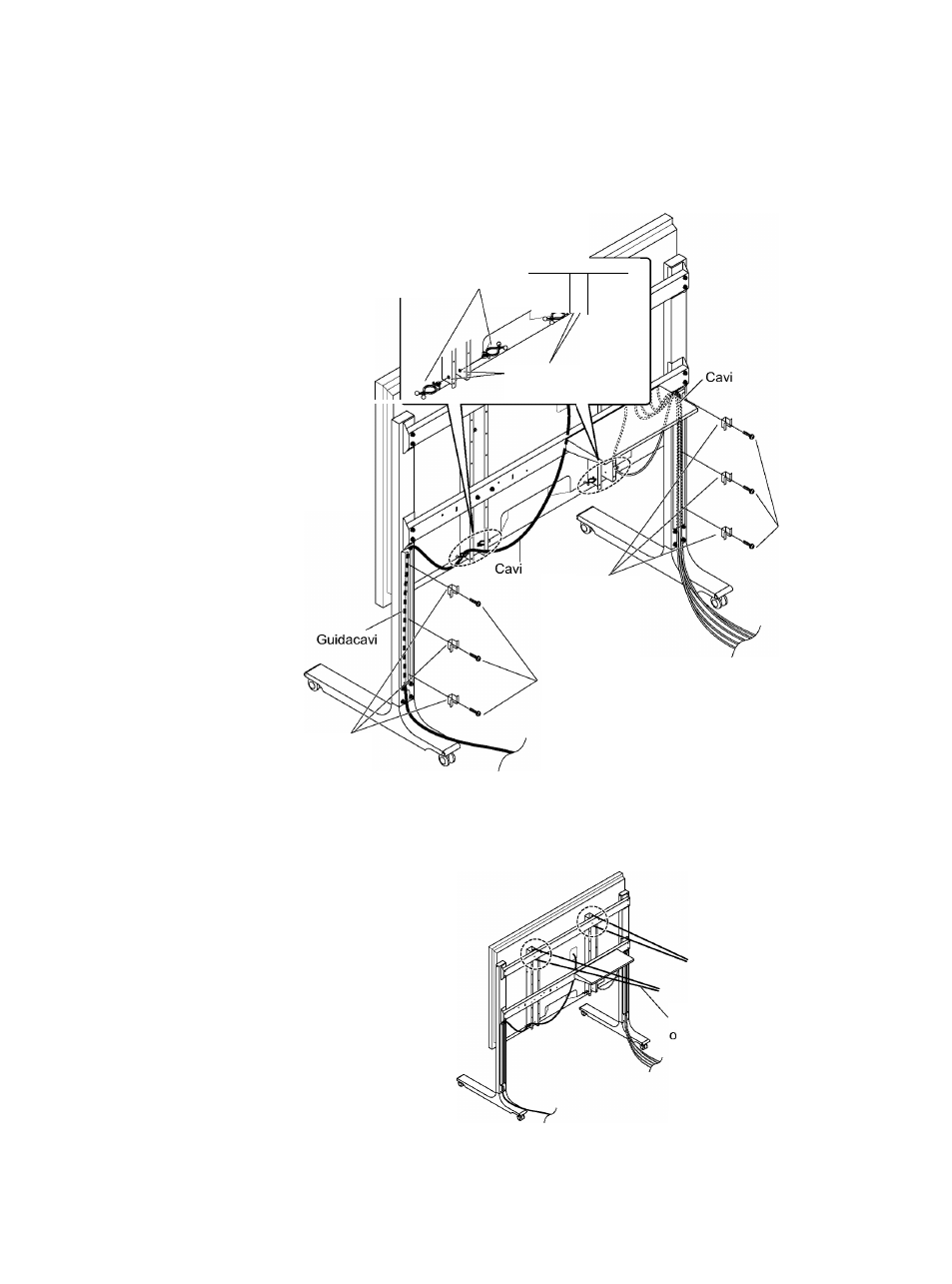

Collegare i cavi inserendoli nei
guidacavi sul retro delle colonne
di supporto destra e sinistra.
Applicare i fermi ® (6) alle guide
di cablaggio con le apposite viti di
fissaggio © (6).
Le guide di cablaggio destra e
sinistra sono provviste di 6 fori
destinati alle viti di fissaggio dei
fermi. Servirsi degli appositi fori
per il cablaggio in uso.
(Coppia di serraggio: da1,2a1,5 N m)
I cavi di coiiegamento e ii cavo di
aiimentazione non devono essere
avvoiti insieme.
Fascetta ® '
Fori per l’inserimento
deiie fascette
Fermo ®
Vite di
fissaggio
dei fermo
©
o
c
CD
"cD
Vite di fissaggio dei
fermo ©
Fermo ®
5. Prevenzione della caduta
Per evitare che l’unità cada, fissarla con funi solide
0 cavi fatti passare tra i punti di incrocio (1 di
ognuno a destra e sinistra) delle staffe di montaggio
e il raccordo (superiore) e collegarli, in modo che
non si allentino, a colonne o pareti solide.
(Utilizzare funi disponibili in commercio per
prevenire le cadute.)
La distanza tra il pilastro o la parete e la parte
posteriore dello schermo deve essere al massimo di
1 m.
Forti corde
fiii di ferro
disponibiii in
commercio
__ £
