79 78 (Instructions de montage des modulaires inclinables PowerRecline+ - suite)
Instructions de montage des modulaires
inclinables La-Z-Time MD PowerRecline +
Instructions de montage des modulaires
inclinables La-Z-Time MD PowerRecline +
5. Établir des connexions électriques entre le dossier et le corps.
• Localiser et identifier les deux liaisons électriques entre le dossier et le corps.
- Les connecteurs bleus de gauche (en position assise) s'appliquent à la fonction de l'appui-tête
réglable. Un connecteur passe depuis le bas du dossier et l'autre de la boîte de connexion.
- Les connecteurs gris sur le côté droit (en position assise) s'appliquent à la fonction lombaire
réglable. Un connecteur passe depuis le bas du dossier et l'autre de la boîte de connexion.
• Brancher les câbles réglables de l'appui-tête (F IGURE 7). Aligner les broches et les prises
dans les connecteurs bleus, pousser les connecteurs ensemble et refermer le couvercle
de verrouillage pour sécuriser la connexion.
• Brancher les câbles de la fonction lombaire réglable (F IGURE 7). Aligner les broches et les prises
dans les connecteurs gris, pousser les connecteurs ensemble et refermer le couvercle de
verrouillage pour sécuriser la connexion.
6. Fixez le revêtement du rembourrage de l'extérieur du dossier.
• Placer le ruban de fixation sur l'extérieur du revêtement du rembourrage du dossier et le ruban
de fixation sur le ou les côtés et le fond du rail arrière du corps (F
IGURE 8); l'emplacement du
ruban de fixation varie selon le style.
• Tirer le revêtement du rembourrage extérieur arrière serré vers le bas et appuyer fermement sur
la bande de fixation sur le revêtement de rembourrage extérieur arrière à la bande de fixation
sur le corps.
7. Choisir pour les modulaires inclinables ÉlectroPlus un emplacement près d’une prise de courant.
– Pour réduire le risque de blessures graves :
• Prévoir un parcours sans obstructions pour faire fonctionner le fauteuil, le dossier et le
repose-jambes. Placer les tables et les carpettes assez loin pour que le repose-jambes
puisse s’ouvrir complètement sans frottement ni obstruction.
8. Les patins réglables sont de série sur les unités comportant des rails de base en métal. Ajuster les
patins à une hauteur permettant le fonctionnement dégagé du repose-jambes (se reporter à Comment
disposer vos meubles).
• Chaque patin est fixé à la traverse de base au moyen d'un contre-écrou et d'une rondelle-frein sur
le dessus du support de fixation avant, et d'un contre-écrou sur la partie inférieure de la traverse
de base (F
IGURE 9, unité modulaire mobile montrée). Desserrer le contre-écrou situé sur la partie
supérieure du support de fixation.
• En retenant le contre-écrou supérieur, tourner le patin vers la droite pour abaisser l'unité
ou vers la gauche pour la soulever.
• Serrer le contre-écrou inférieur sur la traverse de base, puis serrer le contre-écrou supérieur sur
la rondelle au-dessus du support de fixation avant. S'assurer les deux contre-écrous sont bien
serrés pour empêcher la fixation de tourner sur la traverse de base.
• Répéter cette étape pour chaque patin ajustable, le cas échéant.

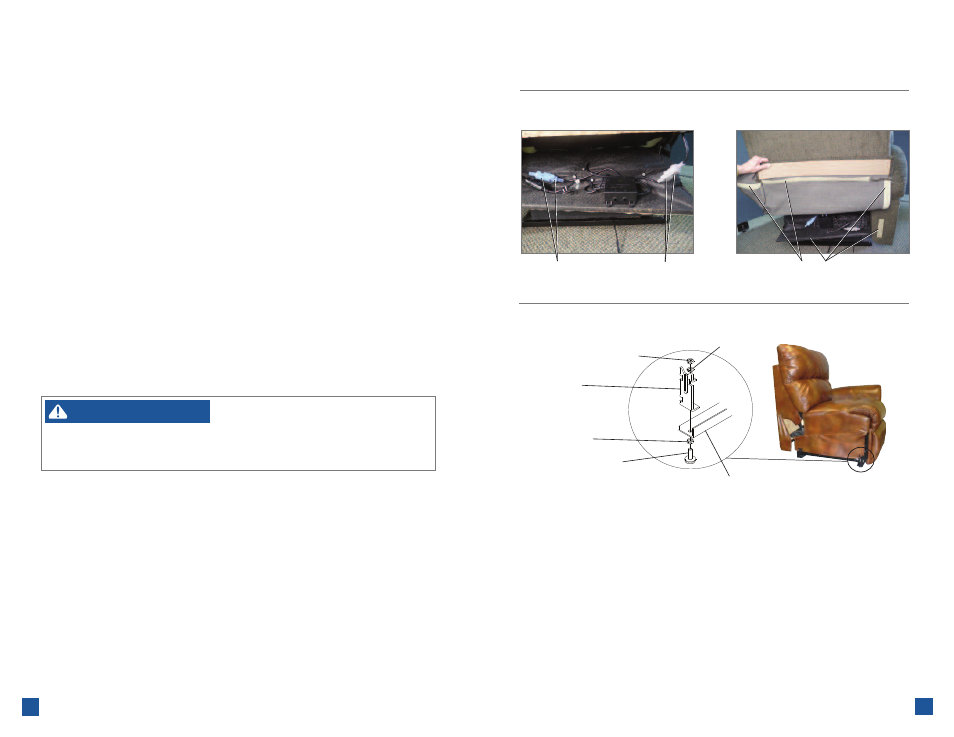

F IGURE 7 F IGURE 8
F IGURE 9
Ruban de fixation
Contre-écrou
du haut
Rondelle-frein
Support de
fixation
Contre-écrou
du bas
Patin réglable
Traverse
de base
AVERTISSEMENT
Raccordement du
support lombaire
réglable (gris) Raccordement de
l'appui-tête réglable
(bleu)
