AVIS :
Ne pas brancher avant que ce soit demandé dans les instructions.
1. Faire basculer doucement le module inclinable vers l’avant, de sorte qu’il repose sur le siège
et le dessus des bras. Couper les attaches de plastique et retirer l’emballage protecteur sous
chaque moteur électrique.
2. Retirer les attaches des cordons connecteurs du moteur. Faire passer les cordons connecteurs
du moteur entre le couvercle du moteur et la traverse de base (F IGURE 1). Remettre doucement
le module en position debout.
3. Le boîtier du transformateur électrique et le sac de composants électriques sont fixés aux ressorts
arrière du dossier du module inclinable. Déposer le dossier des modules inclinables ÉlectroPlus,
devant dessous, sur le siège et soulever le revêtement extérieur arrière pour repérer les pièces
(F
IGURE 2). Couper l’attache de plastique et retirer le boîtier du transformateur électrique et le sac
de composants électriques des ressorts arrière. Couper l'attache en plastique et retirer la boîte de
transformateur de puissance et le sac de composants électriques à partir des ressorts arrière.
• Retirer le transformateur électrique du boîtier et le mettre de côté (F IGURE 3).
• Retirer le ou les cordons du sac et les mettre de côté. Le sac de composants électriques contient
le cordon d'alimentation de 120 volts, et pour les unités avec un porte-gobelet éclairé, un petit
câble en Y (F
IGURE 3).
– Pour réduire le risque de blessures :
• Ne pas faire fonctionner le meuble avant d’avoir installé et bloqué le dossier.
AVERTISSEMENT
4. Installer les dossiers.
• Déposer le dossier sur le siège et repérer les fixations du dossier et de la charpente (F IGURE 2).
Soulever légèrement le dossier et aligner les fixations du dossier avec celles de la charpente.
• Faire basculer le dossier sur la charpente en vous assurant que les fixations du dossier
et de la charpente sont entièrement engagées.
- Soulever le revêtement arrière pour vérifier que les deux jeux de fixations sont
bien engagés (F IGURE 4). Si un ou deux côtés ne sont pas engagés, retirer le dossier
et répéter les étapes précédentes.
- Si vous n’arrivez pas à installer correctement le dossier, communiquer avec votre
détaillant La-Z-Boy MD pour obtenir de l’aide.
• Bloquer les fixations en poussant sur les leviers de blocage avec un tournevis (F IGURE 5).
5. Repérer le ruban de fixation sur le revêtement extérieur arrière et le ruban de fixation
au bas de la traverse arrière (F IGURE 6).
• Tirer fermement le revêtement extérieur arrière et presser fermement le ruban de fixation
du revêtement extérieur arrière sur le ruban de fixation au bas de la traverse arrière.
6. Choisir pour les modulaires inclinables ÉlectroPlus un emplacement près d’une prise de courant.
Traverse
de base

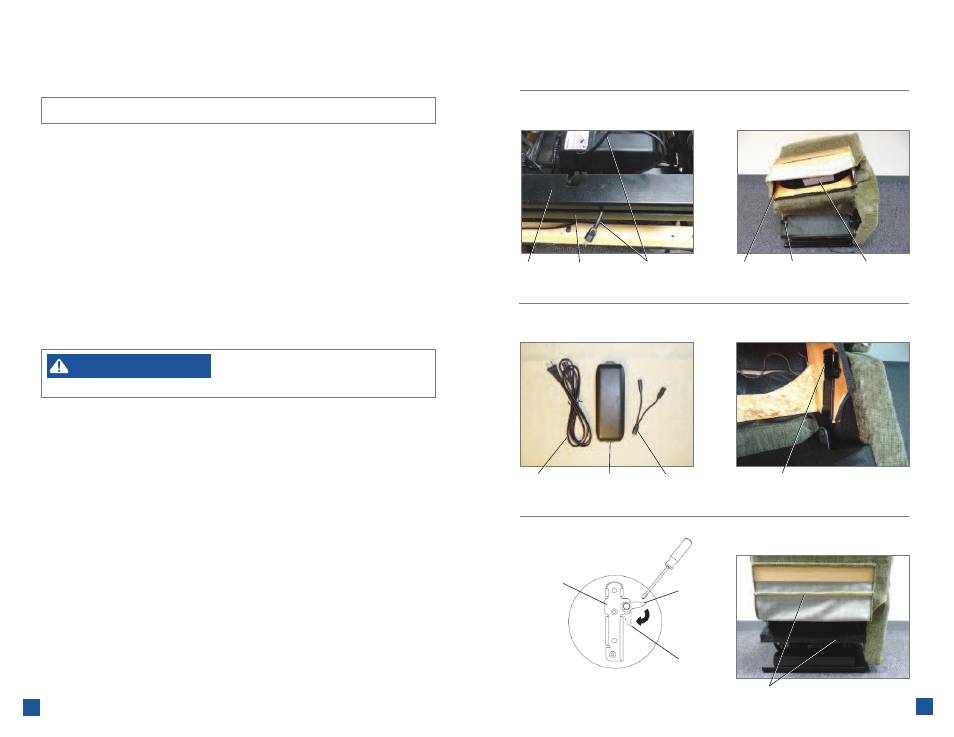

F IGURE 1 F IGURE 2
F IGURE 3 F IGURE 4
F IGURE 5 F IGURE 6
Couvercle
du moteur Cordon connecteur
du moteur
Fixations du dossier et
de la charpente engagées
Rubans de fixation
Fixation
du dossier
Levier
de blocage
Position
bloquée
Fixation
du dossier Fixation de
la charpente Boîtier du transformateur
électrique et sac de
composants électriques
(Instructions de montage des modulaires inclinables PowerRecline - suite)
Instructions de montage des modulaires
inclinables La-Z-Time MD PowerRecline
Instructions de montage des modulaires
inclinables La-Z-Time MD PowerRecline
Cordon électrique
de 120 volts Transformateur
électrique Petit câble
en Y*
* Pour les unités avec porte-gobelets éclairés.
