– Pour réduire le risque de blessures graves :
• Prévoir un parcours sans obstructions pour faire fonctionner le fauteuil, le dossier et
le repose-jambes. Placer les tables et les carpettes assez loin pour que le repose-jambes
puisse s’ouvrir complètement sans frottement ni obstruction.
AVERTISSEMENT
7. Les glissements réglables sont un élément standard des rails avant des canapés mobiles avec rails
de base en métal. Ajuster les patins avant à une hauteur permettant le fonctionnement dégagé du
repose-jambes (reportez-vous au Comment disposer vos meubles).
• Chaque glissement réglage est fixé au rail de base au moyen d'un écrou et d'une rondelle sur
le dessus du rail de base, et d'un écrou sur la partie inférieure du rail de base (F
IGURE 7).
Desserrer le contre-écrou situé sur la partie supérieure du rail de base.
• En tenant le contre-écrou du haut, tourner le patin dans le sens horaire pour abaisser le meuble
et dans le sens antihoraire pour le relever.
• Resserrer le contre-écrou du bas à la traverse de base, puis resserrer le contre-écrou
du haut à la traverse de base.
• Répéter cette étape au besoin pour chaque patin réglable.
8. Repérer les composants électriques à utiliser lors des étapes de montage suivantes (F IGURE 8).
9. Chaque bout du canapé inclinable ÉlectroPlus a son propre moteur. Repérer les connecteurs
des moteurs à l’arrière des modules de bout (F IGURE 9).
10. Le câble de jonction du moteur double comporte deux longues extrémités afin d'atteindre les deux
connecteurs du moteur. Brancher les longues extrémités au câble de jonction du moteur double
aux connecteurs du moteur (F
IGURE 10).
11. Connecter le transformateur électrique au câble de double jonction (F IGURE 11).
12. Connecter le cordon d’alimentation de 120 volts au transformateur électrique (F IGURE 12).
Ne pas brancher dans la prise avant que ce soit demandé dans les instructions.
13. Passer à la section Instructions de montage de la batterie de secours.
14. Pour retirer le dos, débrancher le cordon d'alimentation de 120 volts de la prise électrique et
débrancher le câble de jonction du moteur double des connecteurs du moteur situés derrière
chaque extrémité du canapé à mouvement électrique. Exécuter les Instructions de montage
à l'inverse.

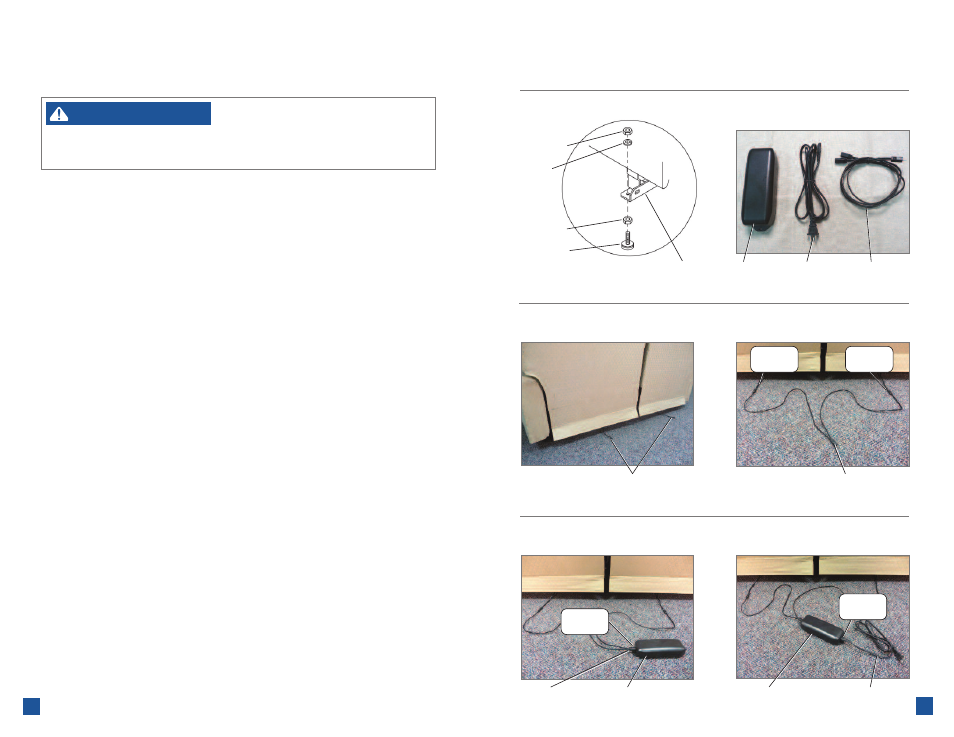

F IGURE 7 F IGURE 8
