41 40
AVISO:
No enchufe antes de lo indicado.

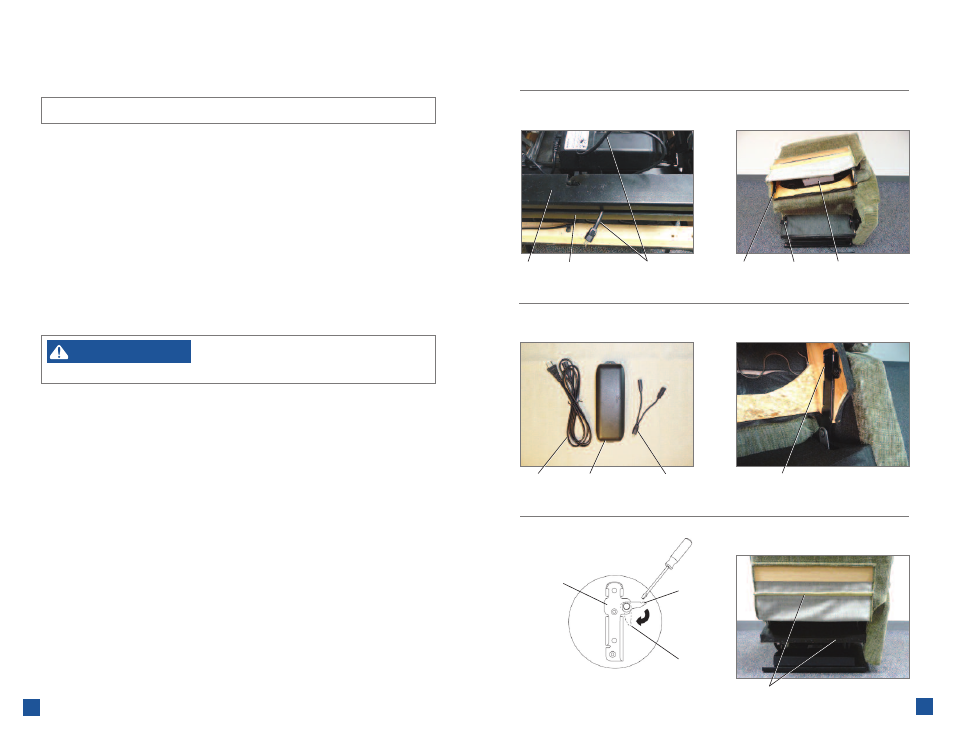

1. Haga rodar gentilmente el sofá eléctrico hacia delante para que descanse sobre
el asiento y los descansabrazos. Corte los amarres de plástico y remueva el empaque
de protección que se encuentra debajo del motor.
2. Remueva el amarre del cordón de conexión del motor. Dirija el cordón de conexión del motor
entre la cubierta del motor y el riel de la base (F IGURA 1). Regrese suavemente la unidad
a la posición vertical.
3. La caja del transformador eléctrico y la bolsa con los componentes eléctricos están fijados
a los resortes traseros en el respaldo de la unidad reclinable. Ponga el respaldo de la unidad
modular con el frente hacia abajo en el asiento y levante la funda de tapizado trasero para
ver las piezas (F
IGURA 2). Corte el amarre de plástico y retire la caja del transformador
de corriente y la bolsa de componentes eléctricos que se encuentran en los resortes traseros.
• Retire el transformador eléctrico de la caja y póngalo a un lado (F IGURA 3).
• Quite el(los) cable(s) de la bolsa y póngalo(s) a un lado. La bolsa de componentes eléctricos
contiene el cordón de alimentación de 120 voltios, y para unidades con un portavasos iluminado,
un pequeño cable en Y (F
IGURA 3).
– Para reducir el riesgo de lesiones:
• No opere la unidad antes de haber instalado y asegurado el respaldo.
ADVERTENCIA
4. Instale los respaldos.
• Ponga el respaldo sobre el asiento y encuentre los soportes del respaldo y del armazón (F IGURA 2).
Levante el respaldo a un leve ángulo y alinee los soportes del respaldo con los soportes
en el armazón.
• Baje el respaldo sobre el asiento asegurándose que los soportes del respaldo y del armazón
estén seguramente acoplados.
- Levante la funda del tapizado trasero para confirmar visualmente que los dos conjuntos
de soportes están acoplados (F IGURA 4). Si uno o ambos soportes no están acoplados, retire
el respaldo y repita los pasos anteriores.
- Si no puede instalar el respaldo correctamente, comuníquese con su distribuidor La-Z-Boy ®
para solicitar ayuda.
• Asegure los soportes empujando las palancas de seguro con un destornillador (F IGURA 5).
5. Localice la cinta de sujeción en la funda trasera de tapizado y la cinta de sujeción en la parte
inferior del riel trasero (F IGURA 6).
• Tire de la funda del tapizado del respaldo hacia abajo y presione firmemente la cinta de sujeción
en la funda exterior del respaldo a la cinta de sujeción en la parte inferior del riel trasero.
6. Elija una ubicación para la unidad modular reclinable eléctrica que esté cerca de un tomacorriente.
(Continuación de las instrucciones de armado de los Modulares
Reclinables eléctricos PowerRecline)
Riel
de base
F IGURA 1 F IGURA 2
F IGURA 4
F IGURA 5 F IGURA 6
Cubierta
del motor Cordón de conexión
del motor Soporte del
respaldo Soporte
de la
estructura Caja del transformador y
bolsa de componentes
eléctricos
Soportes del respaldo y
de la estructura acoplados
Cinta de sujeción
Soporte del
respaldo
Palanca
del seguro
Posición de
asegurado
Instrucciones de armado del los Modulares Reclinables
eléctricos PowerRecline de La-Z-Time ®
Instrucciones de armado del los Modulares Reclinables
eléctricos PowerRecline de La-Z-Time ®
F IGURA 3
Cordón de
120 voltios Transformador
de corriente Cable en Y
pequeño*
* Para unidades con portavasos iluminado
