Tomei Powered PISTON KIT User Manual

Page 7

(3)　ピンクリップ取り付け

① EJ以外の機種

注

意

■ 作業にラジオペンチ類を使わないでください。ラジオペンチ類でつかむと、ピンクリップが過度に変形し

張力を失い、ピストンピンが固定できません。

■ ピンクリップの外径が小さくなったものは、張力を失っているため使用できません。

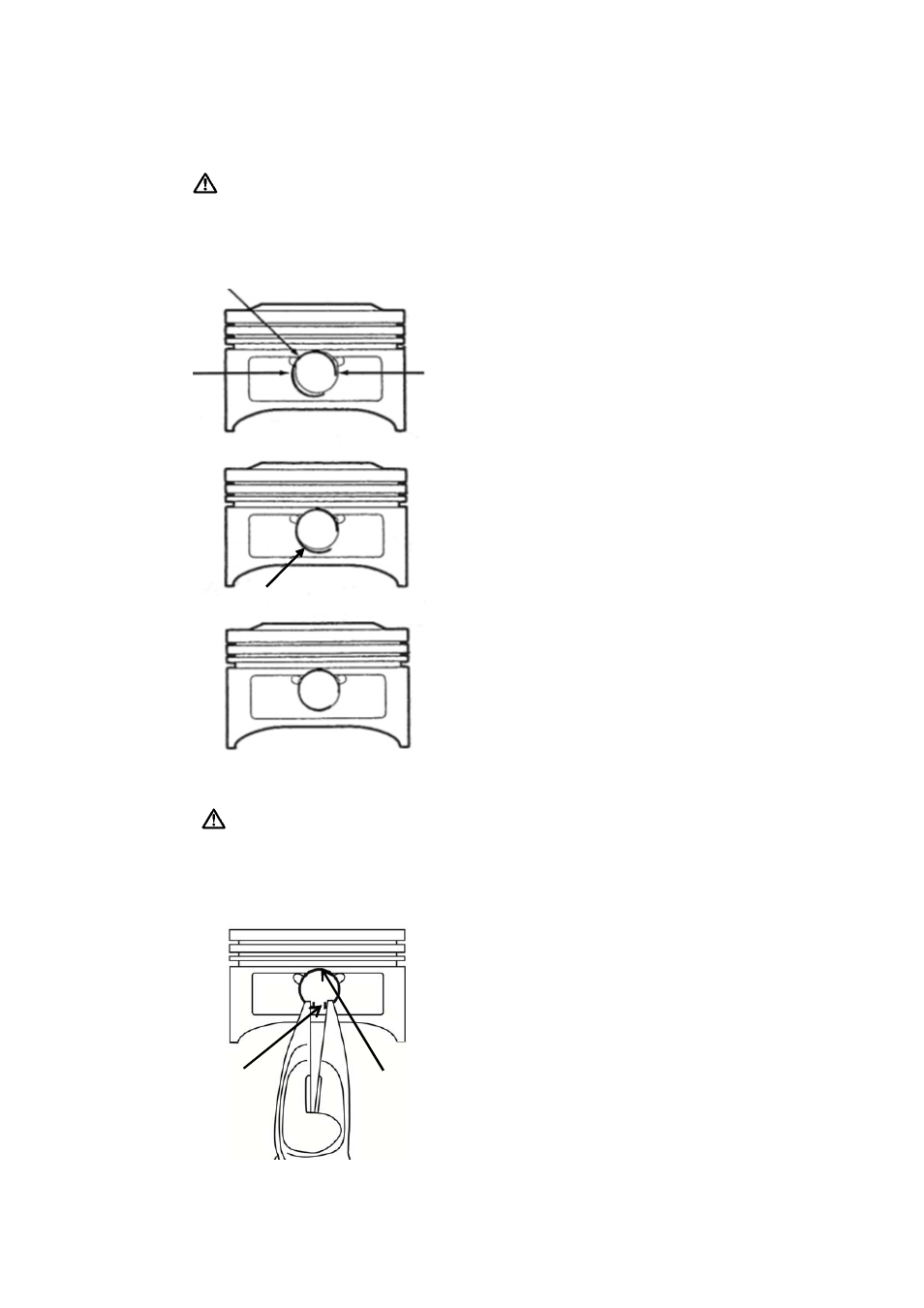

① ピンクリップの先端をAの位置で溝に入れてください。

② Cの位置を指で押さえながら、Bの部分までを溝に

入れてください。

③ 順次Ｃ、Ｄを抑えながら溝に入れてください。

② EJ全機種

注

意

■ 作業にはラジオペンチを使用します。
■ エンジン内部にピンクリップを落とさないよう、作業を行ってください。

万一、落とした場合は必ずエンジンを分解してピンクリップを回収してください。
そのまま作業を行うとエンジン損傷の原因となります。

① ピンクリップをラジオペンチでAの部分を中心軸方向へ

縮める。

② Bの部分を指でガイドしてピストンに取り付ける。

入れてください。

③ ピストンの溝部に確実に取り付けられたかを確認する。
