部品構成
キットの中にはピストン１個あたり下記のものが含まれています。
それぞれがピストンの数量分あることをご確認ください。
ピストン本体 トップリング
ピストンピン セカンドリング
ピンクリップ オイルリング

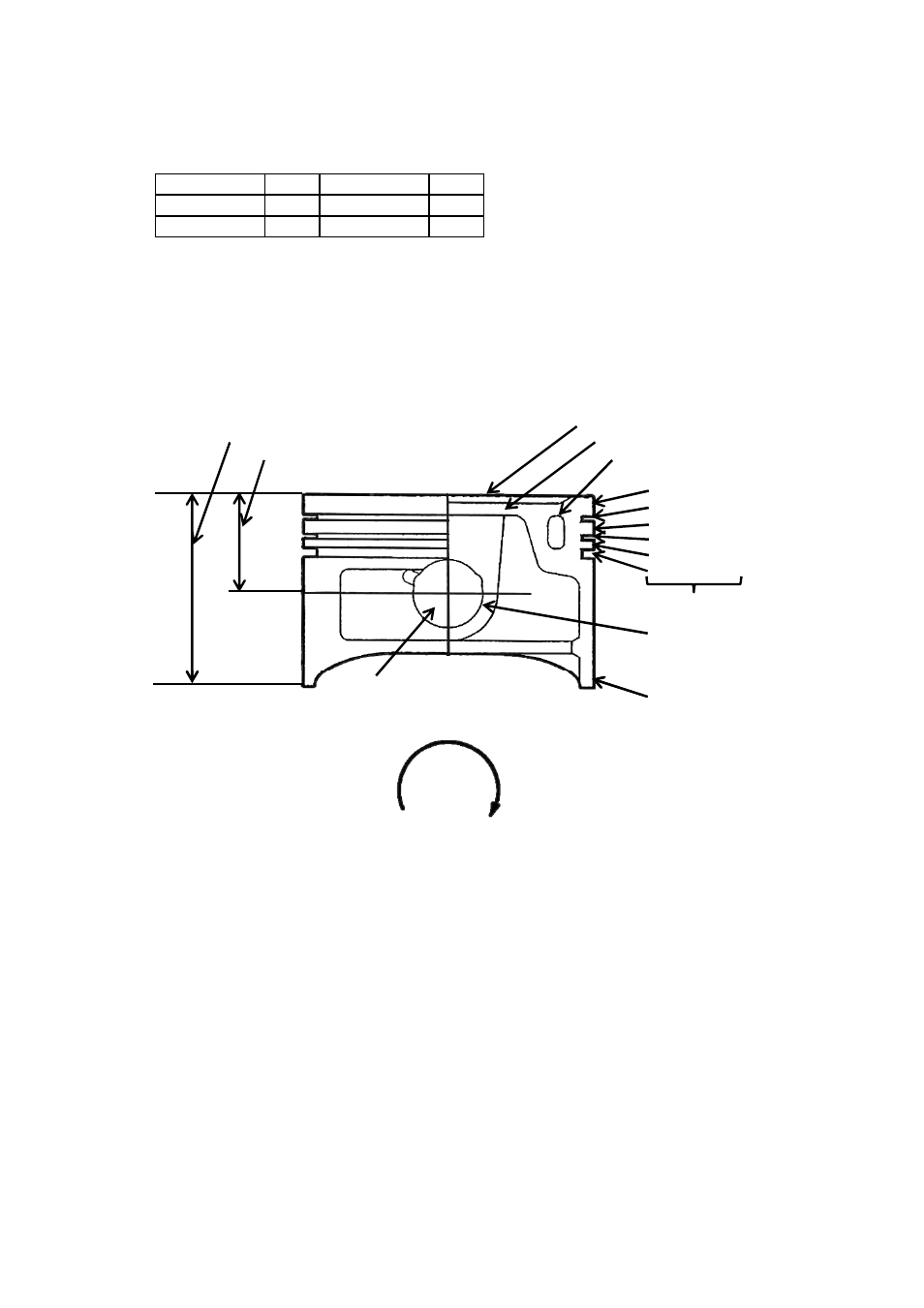

各部の名称
※ 本図は解説用のもので、実際のピストン仕様とは異なります。
クラウン部
ピストン全高 ピストンヘッド
コンプレッションハイト クーリングチャンネル
トップランド
トップリング溝
セカンドランド
セカンドリング溝
サードランド
オイルリング溝
ピストンリング装着部分
ピストンピンボス
スラスト側 反スラスト側
スカート
1
1セット
1 1
1
2
ピストンピン穴
スカ ト
3
ピストンピン穴
クランク回転方向
