Tomei Powered PISTON KIT User Manual

Page 18

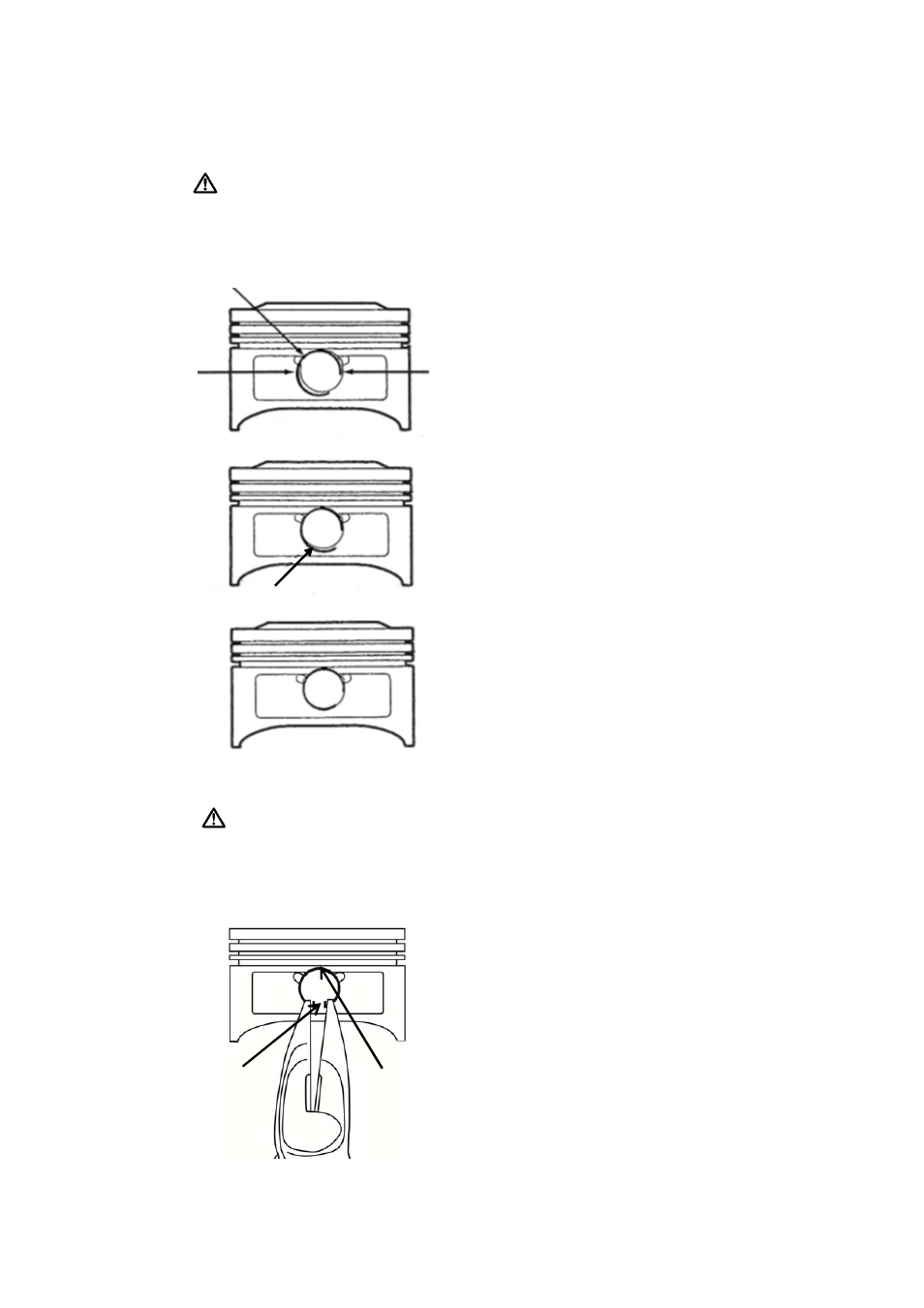

(3)　CIRCLIP INSTALLATION

① EJ以外の機種

CAUTION

■ Do not use the long-nose pliers when working. The Circlip will deform when a long-nose pliers is

used. Tension is lost and the piston pin will not be secured.

■ Because of tension loss, the clip on the outer diameter will become smaller and cannot be used.

① Position the Circlips point in the ditch at the position

marked "A".

② Next place the Circlip in ditch at part "B", whilst

pressing the point "C" with your finger.

③ Finally, insert the final part into position "C"

and "D", in order.

② EJ全機種

注

意

■ 作業にはラジオペンチを使用します。
■ エンジン内部にピンクリップを落とさないよう、作業を行ってください。

万一、落とした場合は必ずエンジンを分解してピンクリップを回収してください。
そのまま作業を行うとエンジン損傷の原因となります。

① ピンクリップをラジオペンチでAの部分を中心軸方向へ

縮める。

② Bの部分を指でガイドしてピストンに取り付ける。

入れてください。

③ ピストンの溝部に確実に取り付けられたかを確認する。
