Tomei Powered PISTON KIT - Manual (Page 4)

装着
基本的な組立および調整は自動車メーカーの発行する整備要領書を参照してください。

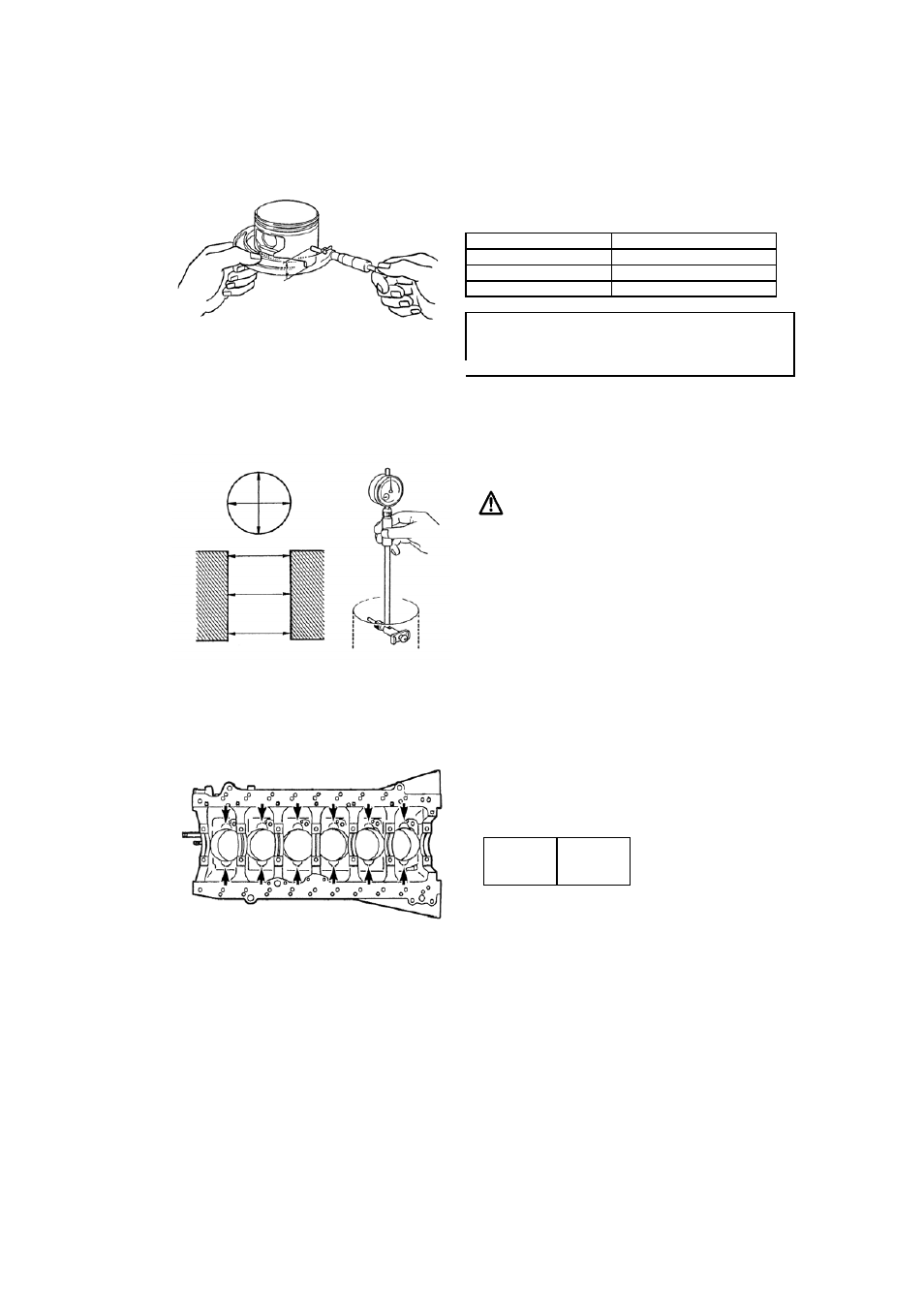

1. シリンダーボーリング
① ピストンスカート部外径と、ピストンクリアランス規定値から
各シリンダボア内径を求めてください。
スチールブロックの場合
アルミブロックの場合
EJの場合
シリンダボア内径＝
【ピストンスカート部外径測定】 ピストンスカート部外径＋ピストンクリアランス規定値
ピストンスラスト方向ピストンスカート部最下部より
10ミリ部分で測定
② ボーリングを実施してください。
シリンダーのボーリング及び、測定時にはダミーヘッド
を使用してください。
③ シリンダーボーリング終了後、シリンダーゲージを使用
してクリアランスが規定値内にあることを確認して
ください。
0.035～0.045
クリアランス規定値(mm)
0.045～0.055
0.050～0.055
10mm
スラスト方向
縦軸方向
上面より
約10mm下
センター
下面より
約10mm上
④ ボーリングを行うと、ボア下端にバリが生じます。
ボア下端の全周にわたり、ヤスリかオイルストーンで
R0.3程度の面取りを実施してください。
規定値 R 0.3
4
シリンダーブロックを下面から見た図
