2. バリ取り・R仕上げ
ピストン角部、スカート下端については＃400程度のサンドペーパーで面取り、Ｒ仕上げ、バリ取り
を実施してください。
規定値 R 0.3
3. ピストンリング合口調整・測定

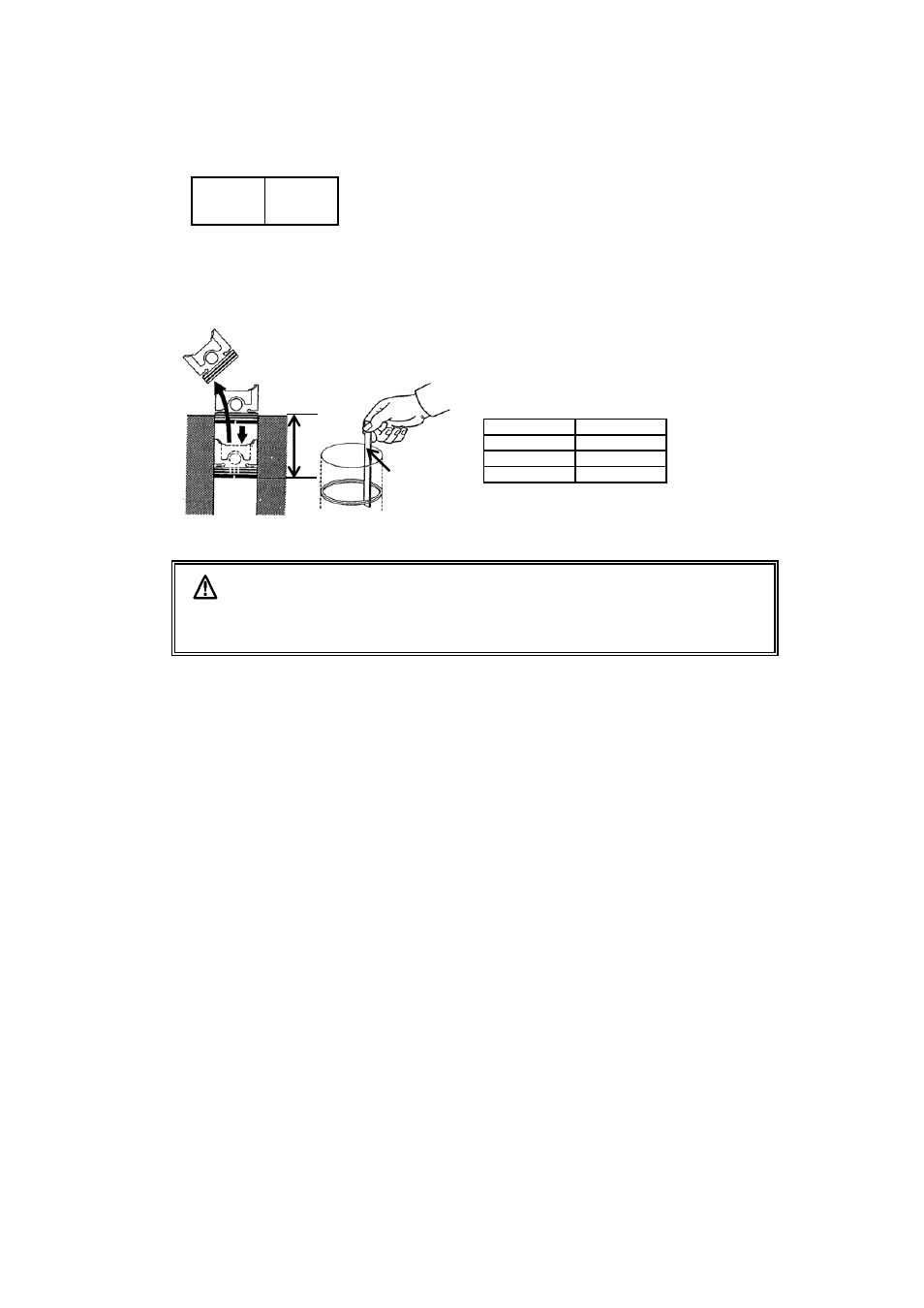

① ピストンを利用して、リングをシリンダーの中間位置まで
挿入しシックネスゲージで合口の測定を実施します。
② 合口寸法を規定値と比較し、規定値より狭い場合は、
ダイヤモンドヤスリを用いて規定値まで合口を広げます。
トップリング
セカンドリング
オイルリング
注 意
ピストンリングの合口は、必ず規定値に調整してください。合口が狭いとエンジン運転時に
ピストンリングの合口が当たり、シリンダーを削ってしまう為エンジンを破損します。
0.15～0.70
0.18～0.35
0.18～0.35
規定値(mm)
約110mm
シックネスゲージ
