10
muchos años de servicio y confort con sólo un mínimo de cuidado. Para
asegurar un funcionamiento eficiente, observe las instrucciones simples
que se indican a continuación.
Instrucciones de limpieza para el usuario:
1. Después de que el calefactor se haya enfriado, puede utilizarse una
aspiradora con accesorio de cepillo para eliminar el polvo y la
pelusa de las superficies exteriores del calefactor, incluidas las aber-
turas de la rejilla.
2. Con un paño húmedo, elimine el polvo y la pelusa de la rejilla y las
superficies exteriores.
3. Vuelva a conectar la alimentación eléctrica al calefactor y asegúrese
de que funcione correctamente.
INSTRUCCIONES DE
MANTENIMIENTO
Es importante mantener limpio este calefactor. Su calefactor le brindará
muchos años de servicio y confort con sólo un mínimo de cuidado. Para
asegurar un funcionamiento eficiente, observe las instrucciones simples
que se indican a continuación.
Instrucciones de limpieza para el usuario:
1. Después de que el calefactor se haya enfriado, puede utilizarse una
aspiradora con accesorio de cepillo para eliminar el polvo y la
pelusa de las superficies exteriores del calefactor, incluidas las aber-
turas de la rejilla.
2. Con un paño húmedo, elimine el polvo y la pelusa de la rejilla y las
superficies exteriores.
3. Vuelva a conectar la alimentación eléctrica al calefactor y asegúrese
de que funcione correctamente.
TODO SERVICIO, MÁS ALLÁ DE UNA SIMPLE LIMPIEZA, QUE
REQUIERA UN DESMONTAJE DEBE SER REALIZADO POR PER-
SONAL DE SERVICIO CALIFICADO.
PARA REDUCIR EL RIESGO DE INCENDIO Y DE CHOQUE ELÉC-
TRICO O LESIONES, DESCONECTE TODA LA ALIMENTACIÓN
ELÉCTRICA QUE LLEGA AL CALEFACTOR EN EL TABLERO PRIN-
CIPAL DE SERVICIO Y VERIFIQUE QUE EL ELEMENTO CALEFAC-
TOR ESTÉ FRÍO ANTES DE PRESTAR SERVICIO O DE REALIZAR
EL MANTENIMIENTO.
TODO SERVICIO, MÁS ALLÁ DE UNA SIMPLE LIMPIEZA, QUE
REQUIERA UN DESMONTAJE DEBE SER REALIZADO POR PER-
SONAL DE SERVICIO CALIFICADO.
PARA REDUCIR EL RIESGO DE INCENDIO Y DE CHOQUE ELÉC-
TRICO O LESIONES, DESCONECTE TODA LA ALIMENTACIÓN
ELÉCTRICA QUE LLEGA AL CALEFACTOR EN EL TABLERO PRIN-
CIPAL DE SERVICIO Y VERIFIQUE QUE EL ELEMENTO CALEFAC-
TOR ESTÉ FRÍO ANTES DE PRESTAR SERVICIO O DE REALIZAR
EL MANTENIMIENTO.

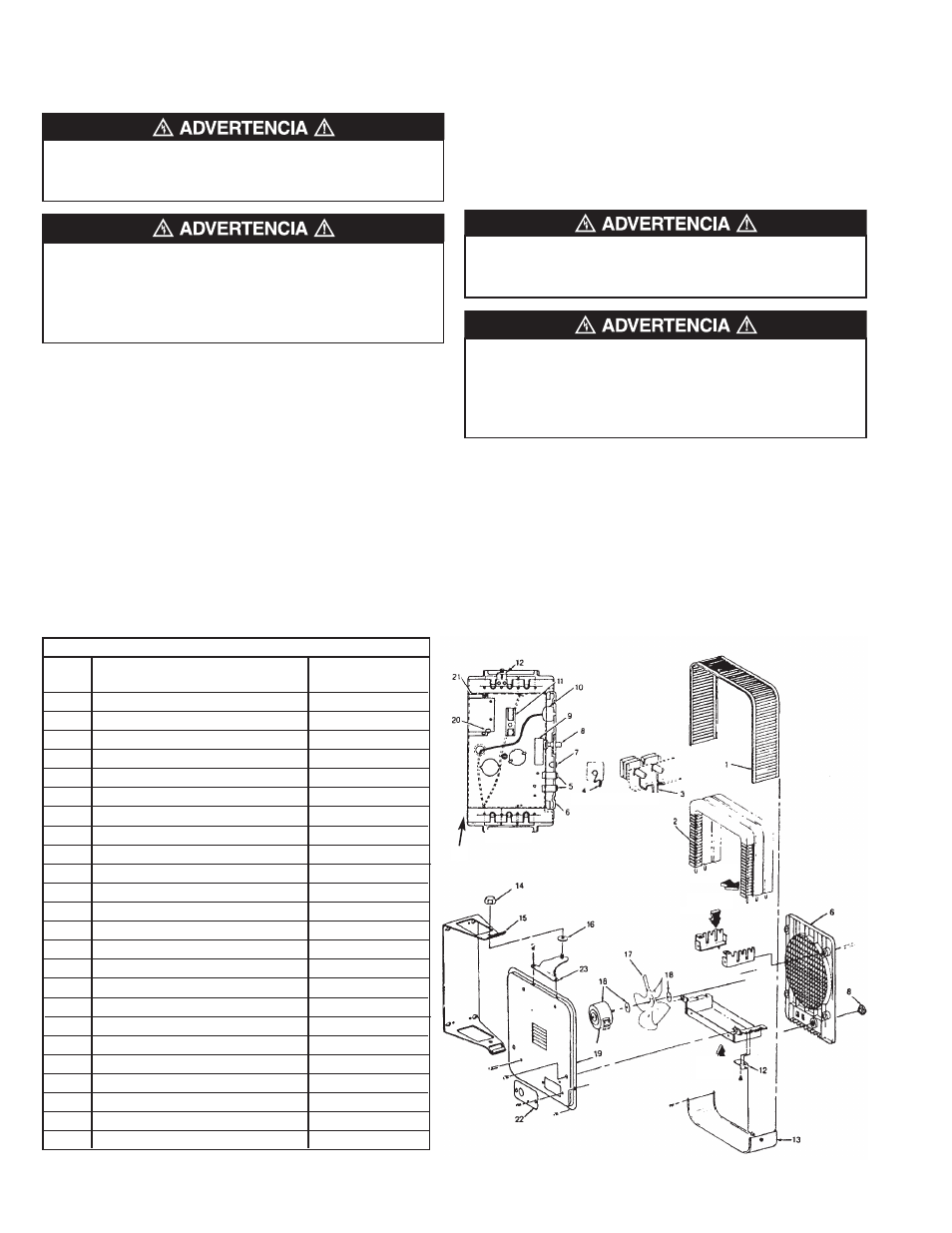

Piezas de repuesto
Nº DE
REF.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
DESCRIPCIÓN
Protección de elemento calefactor
Conjunto de elemento calefactor
Resorte del elemento calefactor
Capilar del elemento calefactor
Interruptor basculante
Rejilla
Luz indicadora
Perilla del termostato
Termostato
Límite térmico con reposición manual
Bornera
Tornillo de soporte de cubierta
Cubierta del compartimiento de control
Perilla de la base
Base portátil
Arandela de caucho
Paleta del ventilador
Motor
Gabinete posterior
Manguito de alivio de tensiones
Divisor del compartimiento de cables
Placa de cubierta de cables
Soporte de montaje
Retardo de ventilador
NÚMERO DE
PARTE
2504-0011-001
1802-0087-032
5208-0073-000
5208-0072-000
S99814893A000
1402-2154-001
3510-2007-000
3301-2012-001
5813-2018-000
4520-11004-000
5823-0003-001
1215-0291-000
1402-0336-000
3301-2018-000
5210-2000-004
W10814895A000
1210-2000-000
3900-2002-006
1425-2005-002
25221-70011
1614-2000-000
4503-2010-002
1215-2001-002
4520-0010-000
24
VISTA A-A
VISTA B-B
VISTA B-B
VISTA D-D
VISTA D-D
VISTA A-A
