G u i d e d ' i n s t a l l a t i o n d u r a c k 2-11
3 A l'arrière de l'armoire, tirez sur la bride de fixation jusqu'à ce que les trous de montage
correspondent exactement à leurs trous respectifs sur le rail vertical arrière.
4 Insérez trois vis Phillips à tête plate 1-32 x 0,5 pouce dans les trous de la bride de
fixation arrière afin de fixer le rail coulissant au rail vertical arrière.

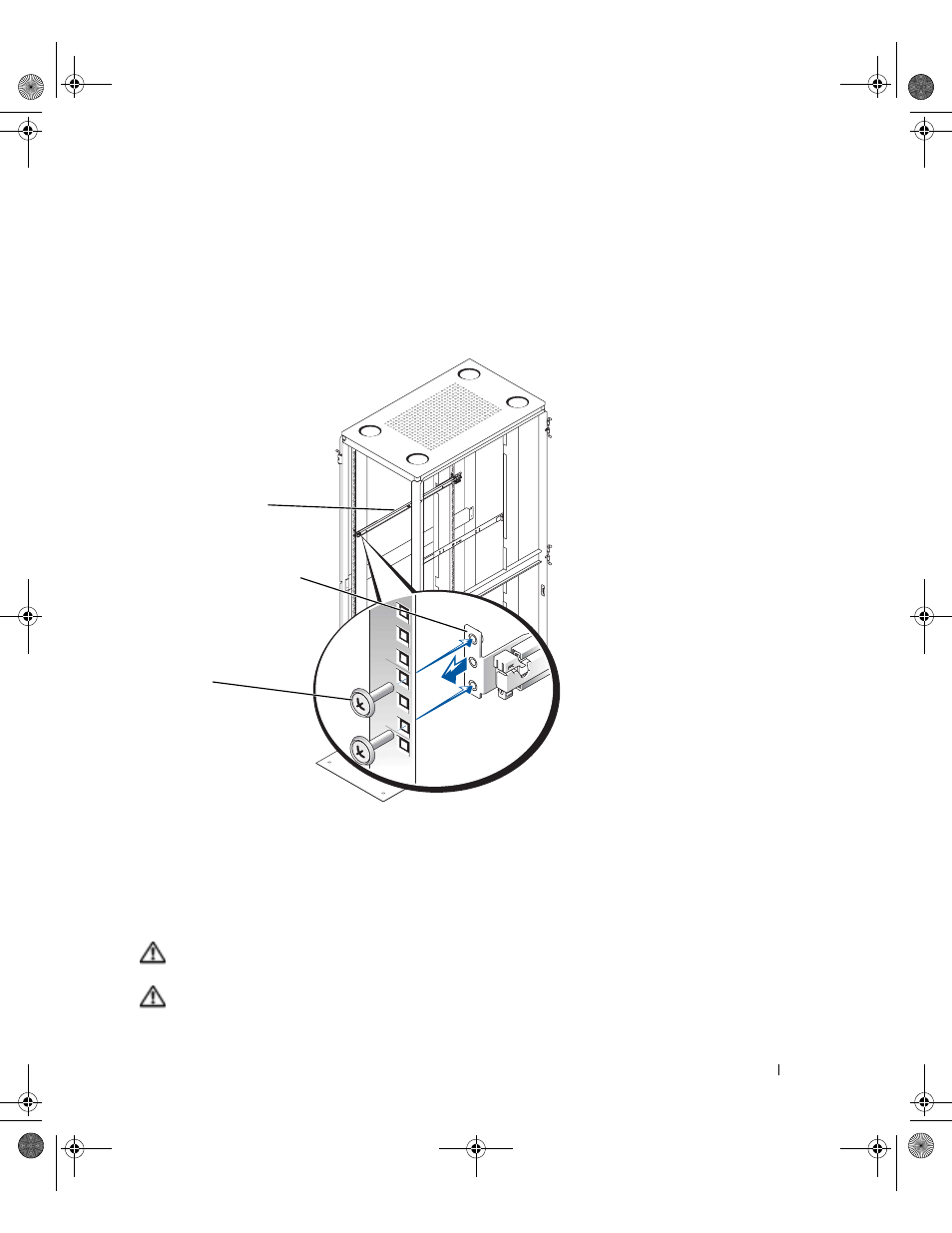

F i g u r e 2 - 6 . I n s t a l l a t i o n d e s r a i l s c o u l i s s a n t s V e r s a R a i l s
5 Effectuez de nouveau les opérations de l’étape 1 à l’étape 4 pour le rail coulissant situé
sur l'autre côté du rack.
6 Vérifiez que les rails coulissants sont montés à la même position sur les rails verticaux
de chaque côté du rack.
Installation du système dans le rack
ATTENTION : Si vous installez plus d'un système, installez le premier système le
plus bas possible dans le rack.
ATTENTION : Ne retirez jamais plus d'un composant du rack en même temps.
avant du rack
rails coulissants (2)
vis à tête plate
Phillips 10-32 x 0,5
pouce (5 par rail
coulissant)
bride de fixation
