5-28 G u í a d e m o n t a j e d e l e s t a n t e
www
.dell.com | support.dell.com

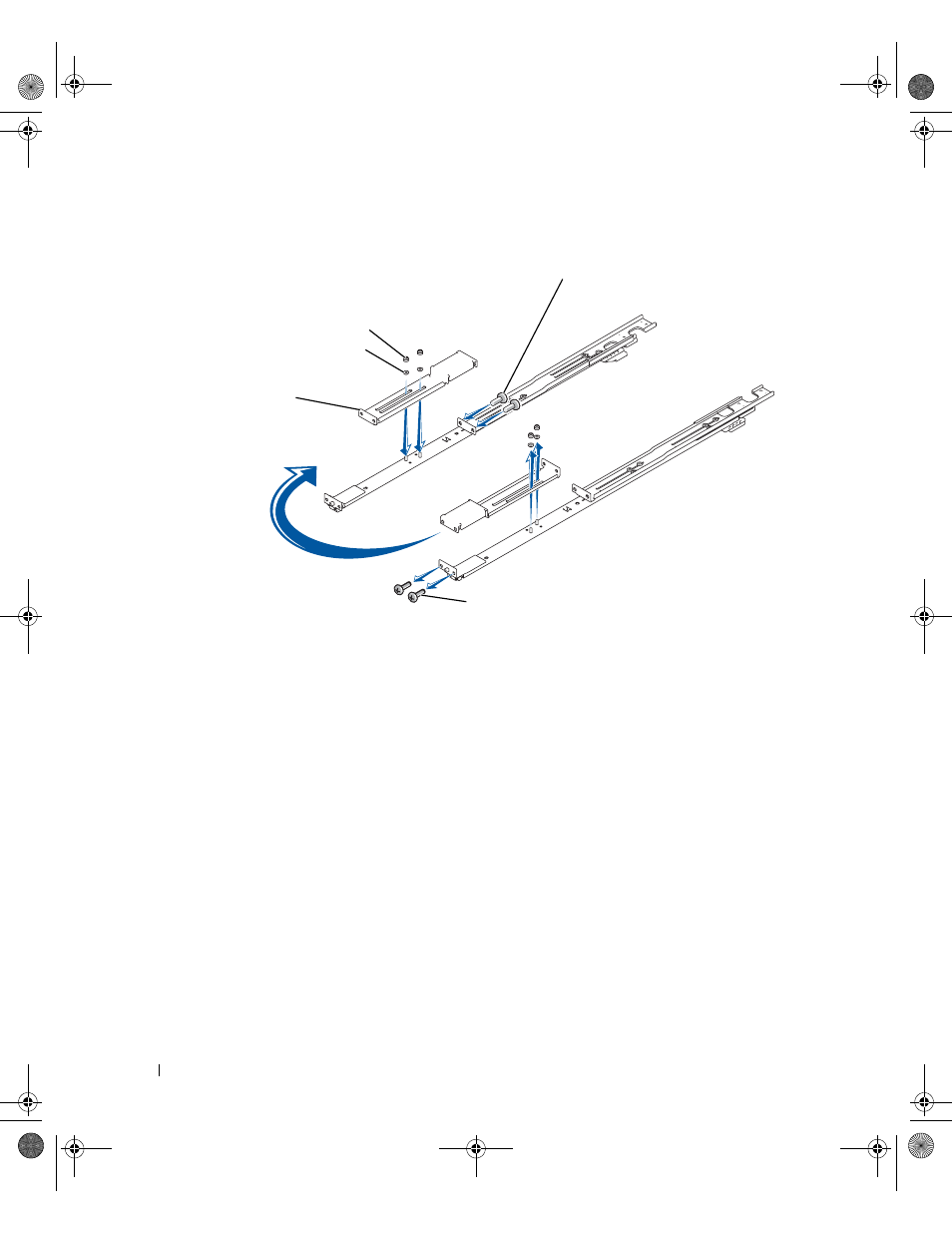

F i g u r a 5 - 1 7 . R o t a c i ó n d e l s o p o r t e d e m o n t a j e f r o n t a l p a r a e l m o n t a j e
a l r a s
8 Sujetando el conjunto deslizante izquierdo en su sitio en el punto marcado del
estante, ajuste el soporte posterior extendido contra la parte posterior del estante
vertical de dos postes y fíjelo al riel con dos tornillos Phillips de cabeza cónica de 12-24
x 0,5pulgadas (consulte la Figura 5-18).
tuercas (2 por soporte)
arandelas de pivote (2
por soporte)
tornillos Phillips de cabeza cónica de 12-24 x
0,5 pulg. (quitar 2 por soporte)
NOTA: Estos tornillos se muestran montados de
nuevo en otro conjunto deslizante.
tornillos Phillips de cabeza cónica
de 12-24 x 0,5 pulg. (instalar 2 por
soporte)
saliente de
montaje
