Page 84

3 - 10
Ra c k - I n s t a l l a t i o n s a n l e i t u n g
www
.dell.com | support.dell.com

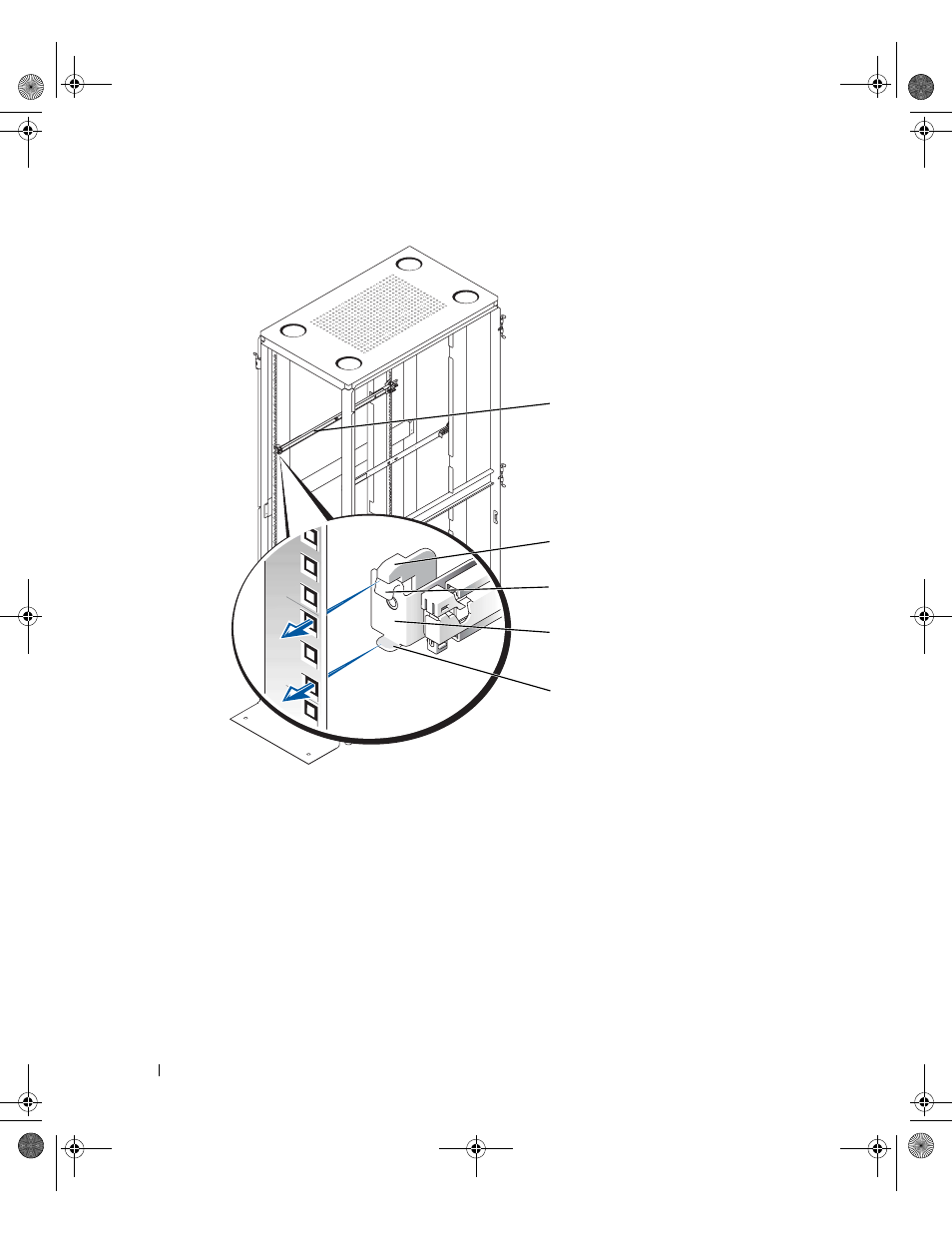

A b b i l d u n g 3 - 5 .
E i n b a u d e r R a p i d R a i l s - G l e i t s c h i e n e n
Einbau der VersaRails-Gleitschienen
1
Setzen Sie eine der VersaRails-Gleitschienen so an der Vorderseite des Gestellschranks
an, dass der zugehörige Montagehalterungsflansch zwischen die
Markierungen/Kreppbänder (oder an die Markierung mit der richtigen Zahl) am Rack
zu liegen kommt (siehe Abbildung 3-6).
Die drei Löcher an der Vorderseite der Montagehalterung sollten mit drei Löchern
zwischen Ihren Markierungen an der vorderen vertikalen Schiene übereinstimmen.
Rack-Vorderseite
Gleitschienen (2)
Montagehaken
Druckknopf
Flansch der
Montagehalterung
Stützlasche
5X860gb0.fm Page 10 Wednesday, October 23, 2002 1:53 PM
