4-24 ラック取り付けガイド
www
.dell.com | support.dell.com
2 #2 プラスドライバと 11/32 インチレンチまたはナットドライバを使って、左右
の前部センターブラケットから 2 本 の 12-24 x 0.5 インチプラスなべネジ、2 個
のナット、および 2 個の肩付きワッシャを取り外します（図 4-17 参照）。
3 前部ブラケットを両方のスライドアセンブリから取り外します。
4 片方のスライドアセンブリから取り外したブラケットを、180 度回転させて取
り付けフランジが前方を向くようにしてから、反対側のスライドアセンブリの
ネジ山が付いたスタッドの上に置きます（図 4-17 参照）。
5 前部センターマウントブラケットを、手順 2 で取り外した 2 個の肩付きワッ
シャと 2 個のナットを使って、反対側のスライドアセンブリに指で仮留めしま
す。（図 4-17 参照）。
6 前の手順で取り付けた前部ブラケットを、手順 2 で取り外した 12-24 x 0.5 イン
チプラスなべネジ 2 本を使用して、スライドアセンブリ上のブラケットに接合
します（図 4-17 参照）。
接合されたブラケットが新しい延長された後部ブラケットになります。
7 手順 4 ～ 6 を繰り返して、反対側のスライドアセンブリを構成します。

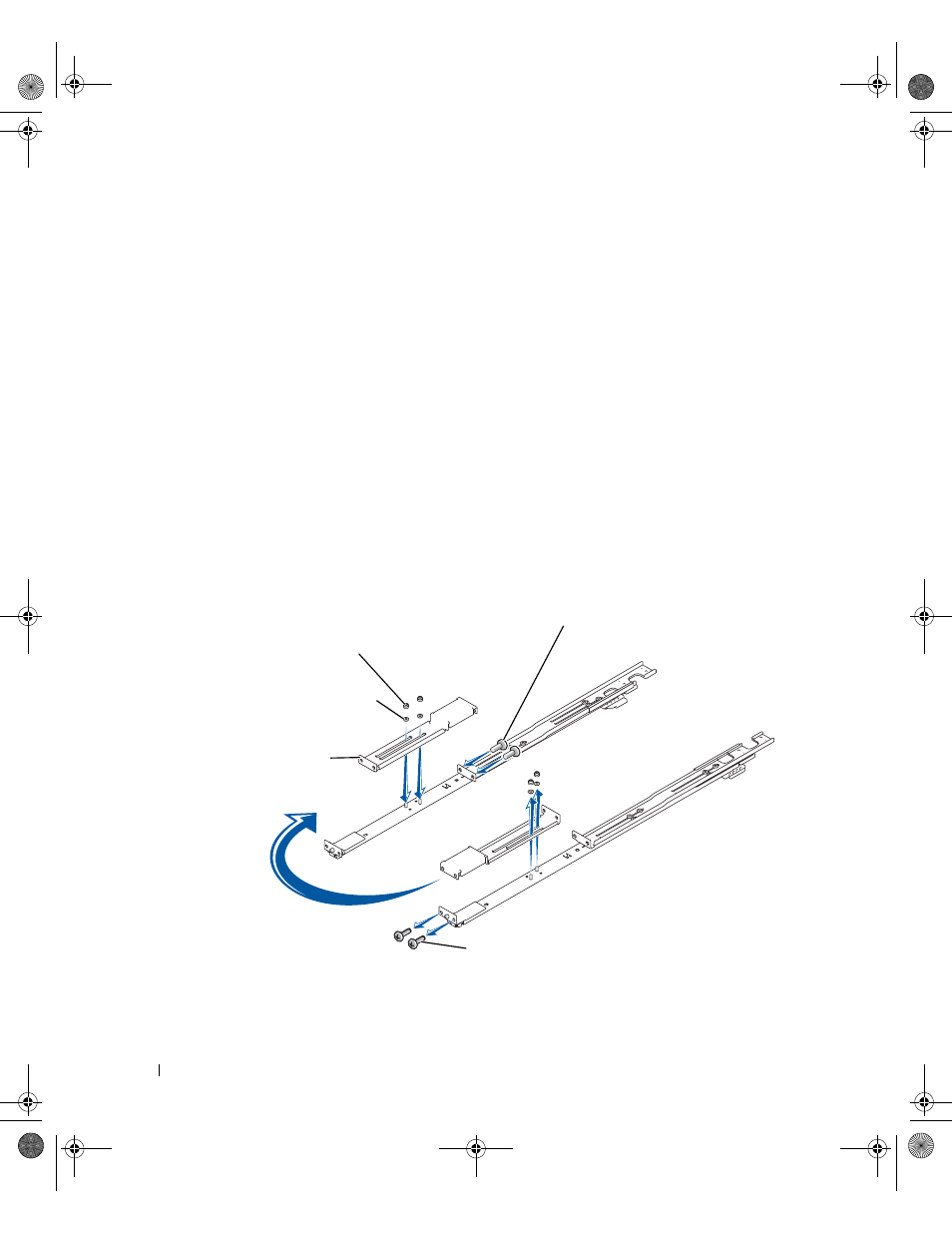

図 4 - 1 7 . フ ラ ッ シ ュ マ ウ ン ト で の 前 部 取 り 付 け ブ ラ ケ ッ ト の 回 転
ナット（ブラケット
1
個につき 2 個）
肩付きワッシャー（ブ
ラケット 1 個につき
2
個）
12-24 x 0.5 インチプラスなべネジ（ブラ
ケットごとに 2 本取り外す）
メモ : これらのネジは反対側のスライドアセ
ンブリに取り付けます。
12-24 x 0.5 インチプラスなべネジ
（ブラケットごとに 2 本取り付ける）
取り付け用フラ
ンジ
