G u í a d e m o n t a j e d e l e s t a n t e
5-21
F i g u r a 5 - 1 2 .

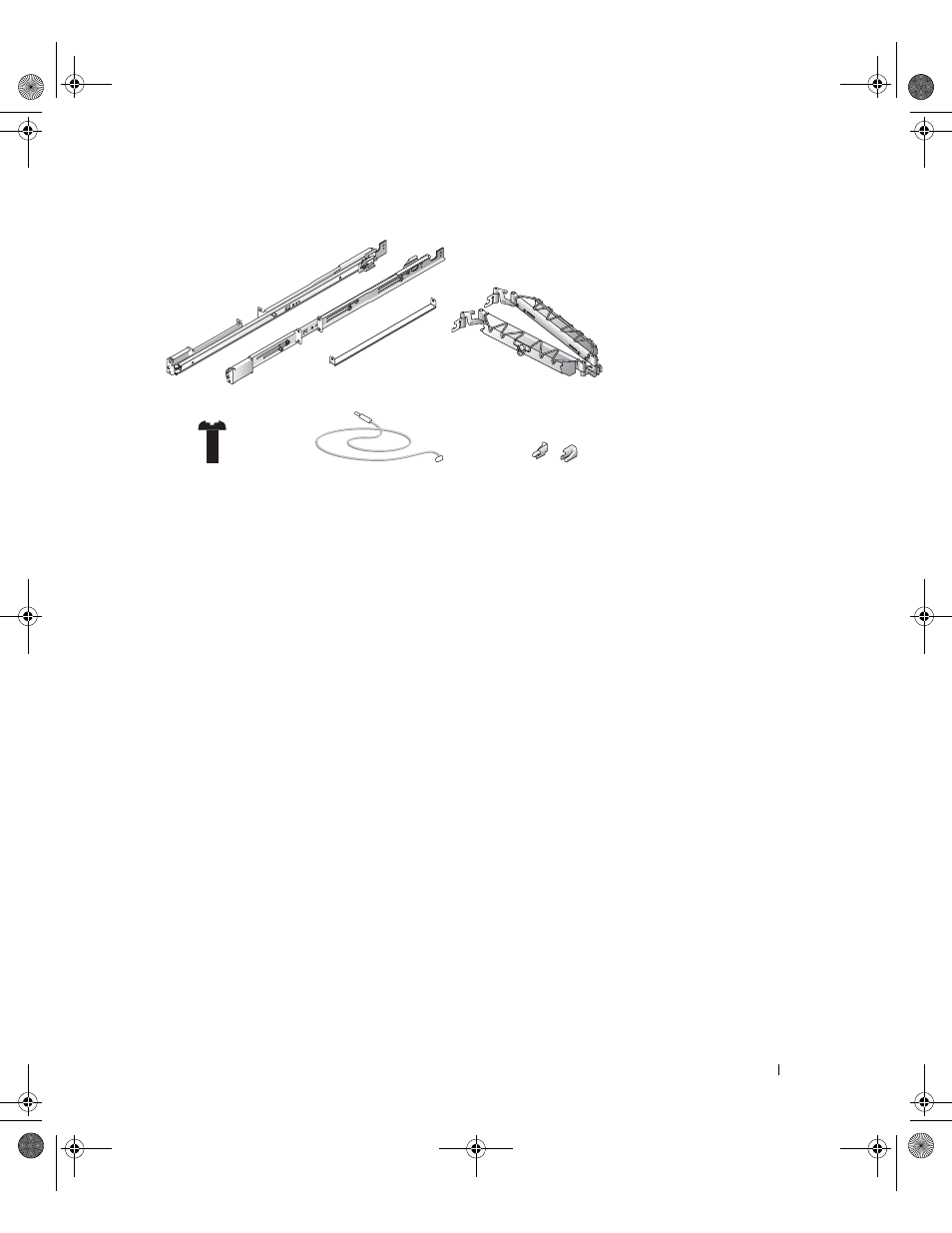

C o m p o n e n t e s d e l k i t d e e s t a n t e d e d o s p o s t e s
Tareas de instalación del estante de dos postes
La instalación de un kit de estantes de dos postes incluye las siguientes tareas en el orden
indicado:
1
Marcado del estante
2
Montaje de los conjuntos deslizantes en el estante
•
Montaje centrado
•
Montaje al ras
3
Instalación del sistema en el estante
4
Instalación de la extensión para la administración de cables
5
Canalización de cables
Marcado del estante
Debe dejar 1 U (44 mm o 1,75 pulgadas) de espacio vertical para cada sistema que monte
en el estante de dos postes.
tornillos Phillips de cabeza
cónica de 12-24 x
0,5 pulgadas (10)
tope de seguridad (2)
cable de indicador de
estado
conjuntos deslizantes (2)
extensión para la
administración de cables
soporte de refuerzo
