Dell PowerEdge 1750 User Manual
Page 14

1-8
Ra c k I n s t a l l a t i o n G u i d e
www
.dell.com | support.dell.com
3
At the back of the cabinet, pull back on the mounting-bracket flange until the
mounting hooks are located in their respective square holes, and then push down on
the mounting-bracket flange until the mounting hooks seat in the square holes and
the push button pops out and clicks.
4
Repeat steps 1 through 3 for the slide assembly on the other side of the rack.
5
Ensure that the rails are mounted at the same position on the vertical rails on each
side of the rack.

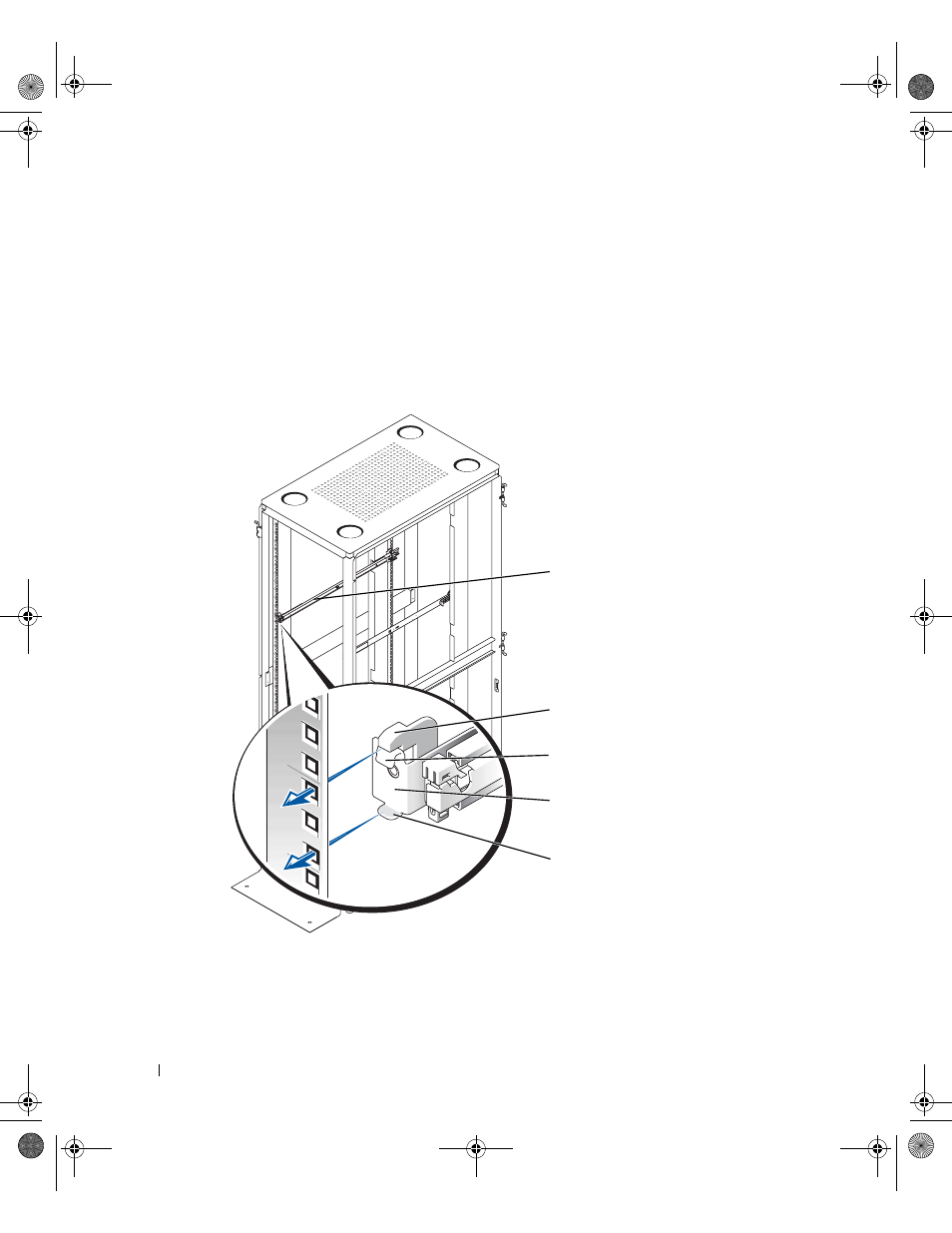

F i g u r e 1 - 5 .
I n s t a l l i n g t h e R a p i d R a i l s S l i d e A s s e m b l i e s
front of rack
slide assemblies (2)
mounting hook
push button
mounting-bracket
flange
support tab
5X860eb0.fm Page 8 Monday, October 21, 2002 11:49 AM
