3 - 28 Ra c k - I n s t a l l a t i o n s a n l e i t u n g
www
.dell.com | support.dell.com

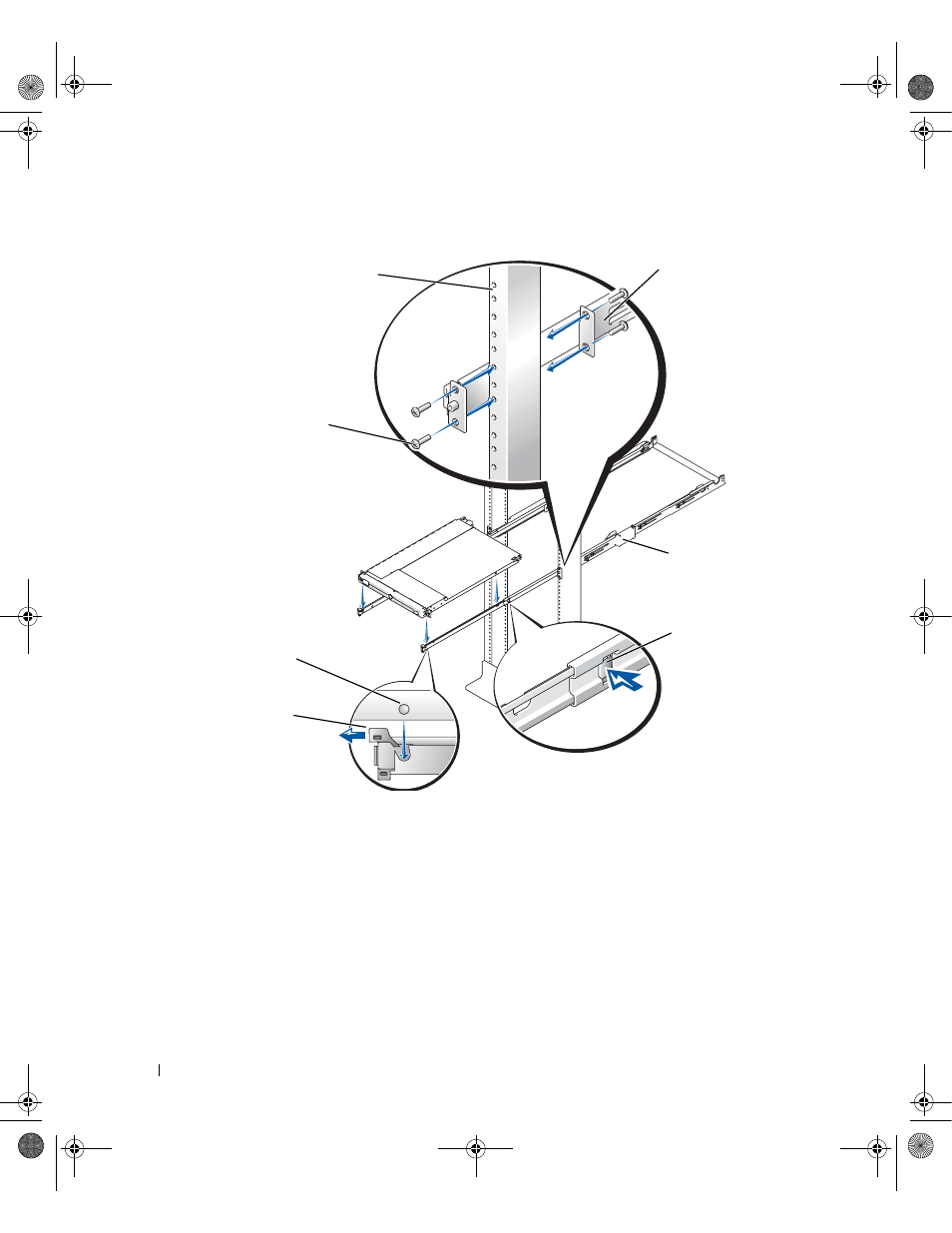

A b b i l d u n g 3 - 1 8 . E i n b a u d e r G l e i t s c h i e n e n f ü r d i e b ü n d i g e M o n t a g e
9 Befestigen Sie die vordere Halterung der Gleitschiene mit zwei 12-24 x 0,5-Zoll
Flachkopf-Kreuzschlitzschrauben an der Schiene mit zwei Stützen (siehe
Abbildung 3-18).
10 Wiederholen Sie Schritt 8 und Schritt 9 für den Einbau der rechten Gleitschiene im
Rack.
11 Ziehen Sie jetzt die zuvor nur mit der Hand angezogenen Muttern an den Montage-
halterungen beider Gleitschienen mit einem 11/32-Zoll Schraubenschlüssel bzw.
Steckschlüssel fest.
12-24 x 0,5-Zoll
Flachkopf-
Kreuzschlitzschrauben
(4 pro Gleitschiene)
Offenes Rack mit zwei
Stützen
Gleitschiene
Sperrklinke der
Gleitschiene
Zusammengefügte
Halterung
Ansatzschraube
am System
System-
Sperrklinke
