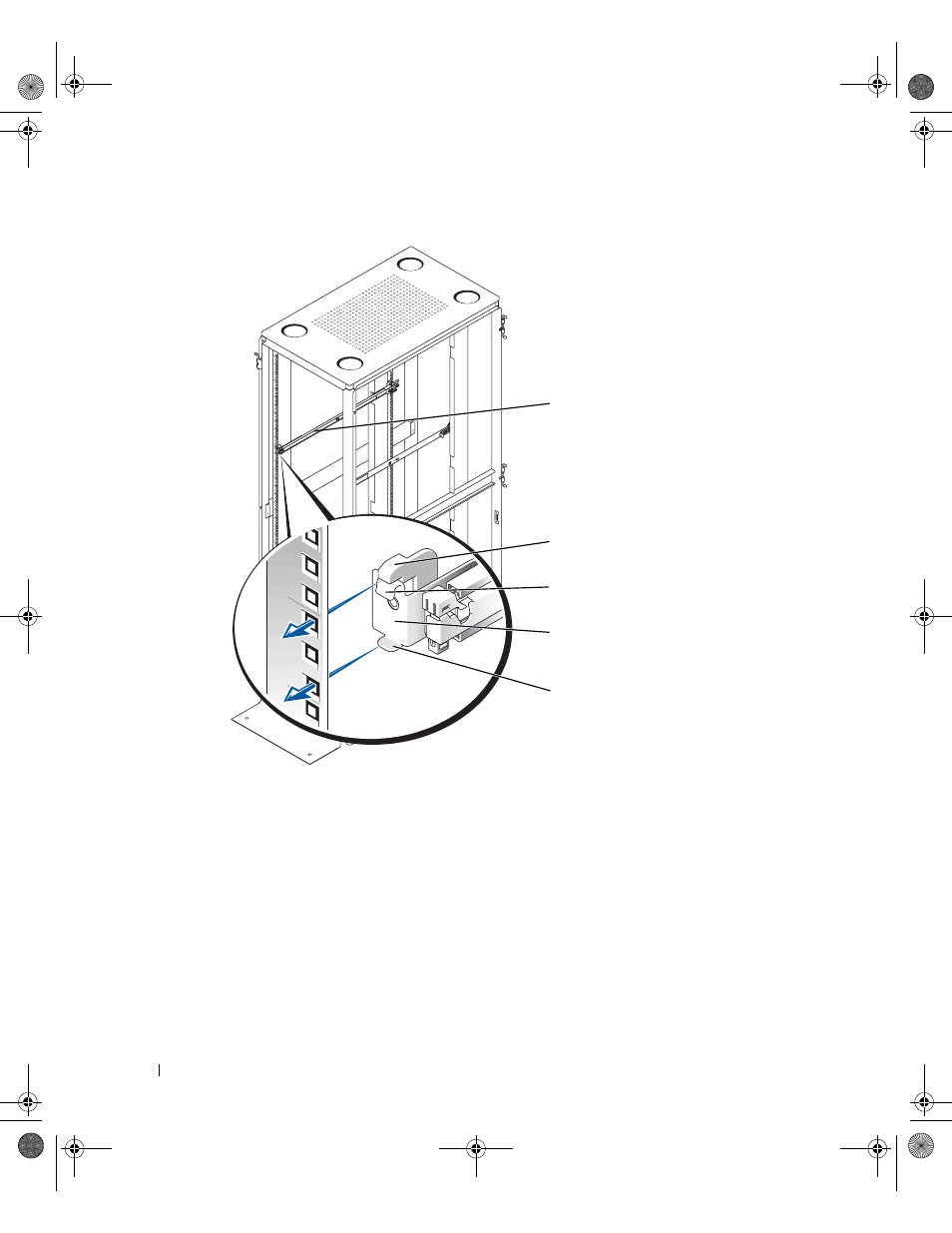

F i g u r a 5 - 5 . I n s t a l a c i ó n d e l o s c o n j u n t o s d e s l i z a n t e s R a p i d R a i l s
Instalación de los conjuntos deslizantes VersaRails
1 En la parte frontal del armario de estantes, coloque uno de los conjuntos deslizantes
VersaRails de forma que el saliente del soporte de montaje se ajuste perfectamente
entre las marcas o la cinta colocada (o la ubicación numerada) en el estante (consulte
la Figura 5-6).
Los tres orificios de la parte frontal del soporte de montaje deben alinearse con los tres
orificios situados entre las marcas realizadas en el riel vertical frontal.
parte frontal del estante
conjuntos
deslizantes (2)
gancho de
montaje
botón de presión
saliente del
soporte de montaje
lengüeta de
soporte
