8. Vuelva a colocar la cubierta del ordenador (consulte el apartado Cómo volver a colocar la cubierta del ordenador ).
Extracción de un adaptador de puerto serie PS/2
1. Siga los procedimientos que se indican en el apartado Antes de empezar .
2. Levante ligeramente la lengüeta de liberación situada en el seguro de retención de la tarjeta desde el interior para girar el seguro y abrirlo. Gire el
seguro hasta que quede en la posición abierta.
3. Desconecte el cable del puerto serie PS/2 de la placa base (consulte el apartado Componentes de placa base ).
4. Sujete el soporte del adaptador del puerto serie PS/2 por las esquinas superiores y sáquelo del conector.
5. Si va a extraer el adaptador de forma permanente, instale un cubrerranuras en la abertura vacía de la ranura para tarjetas.
6. Antes de cerrar el mecanismo de retención de la tarjeta, asegúrese de que:
l La parte superior de todas las tarjetas y soportes de relleno están niveladas con la barra de alineación.
l La muesca de la parte superior de la tarjeta o del soporte de relleno encaja en la guía de alineación.
7. Fije las tarjetas restantes cerrando el seguro de retención de la tarjeta y colocándolo en su sitio.
8. Vuelva a colocar la cubierta del ordenador (consulte el apartado Cómo volver a colocar la cubierta del ordenador ).
Cómo instalar un adaptador del puerto serie en la unidad de alojamiento para tarjetas Riser
1. Siga los procedimientos que se indican en el apartado Antes de empezar .
2. Retire el alojamiento para tarjetas Riser:
a. Compruebe los cables conectados a las tarjetas a través de las aberturas del panel posterior. Desconecte los cables que no deban conectarse al
alojamiento para tarjetas Riser una vez que se hayan extraído del ordenador.
b. Gire hacia arriba la manija del alojamiento para tarjetas Riser y tire suavemente de la manija para levantar el alojamiento para tarjetas Riser y
sacarlo del ordenador.
3. Levante ligeramente la lengüeta de liberación situada en el seguro de retención de la tarjeta desde el interior para girar el seguro y abrirlo. Gire el
seguro hasta que quede en la posición abierta.
4. Si va a instalar un adaptador del puerto serie nuevo, retire el cubrerranuras para crear una abertura para tarjetas vacía.
NOTA: Es necesario instalar soportes de relleno sobre las aberturas de ranuras para tarjeta vacía para mantener la certificación FCC del ordenador.
Además, los cubrerranuras permiten mantener el ordenador limpio de polvo y suciedad.

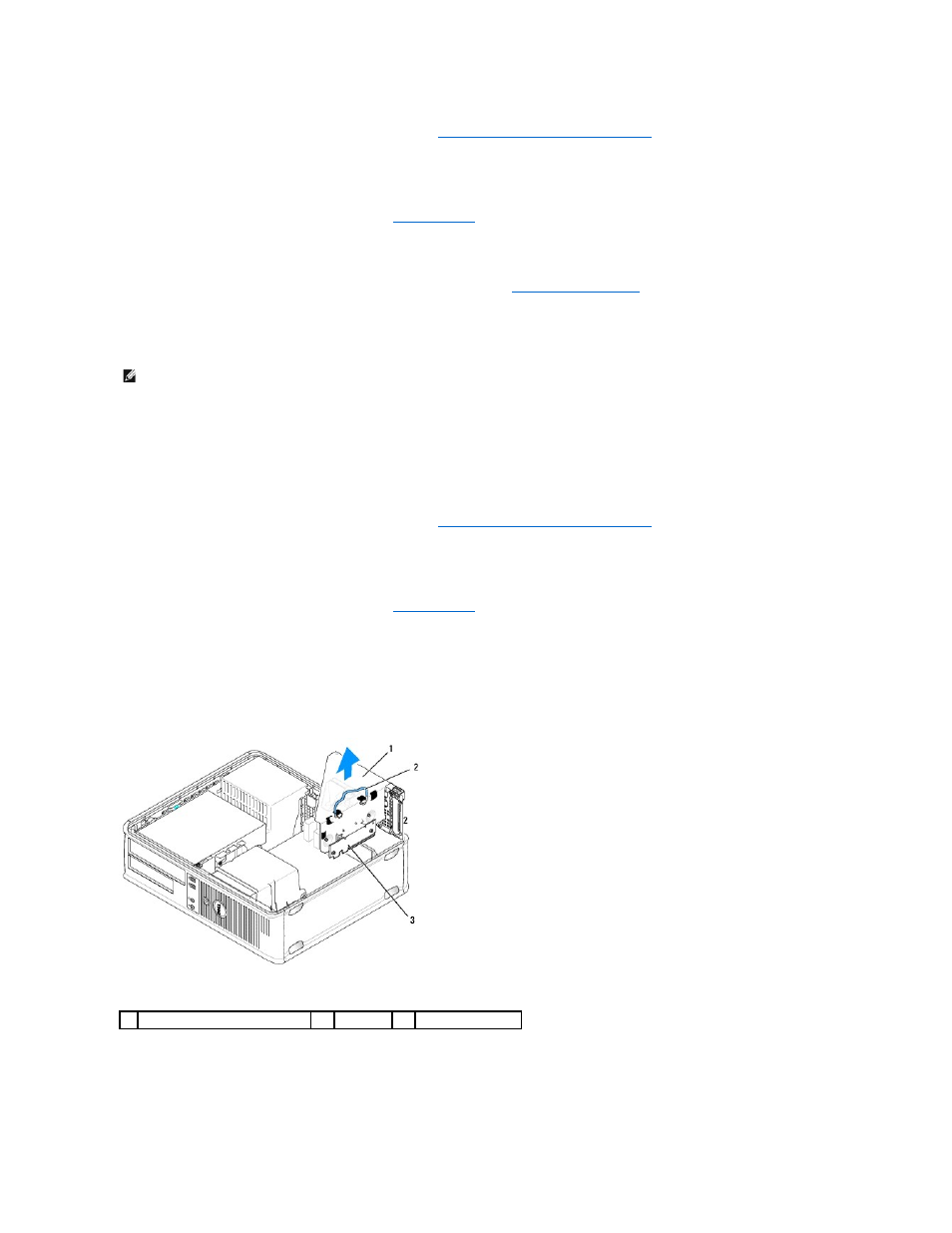

1 Alojamiento para tarjetas Riser 2 Manija 3 Tarjetas Riser (2)
