7. Conecte los cables necesarios a la tarjeta.
8. Antes de cerrar el mecanismo de retención de la tarjeta, asegúrese de que:
l La parte superior de todas las tarjetas y soportes de relleno están niveladas con la barra de alineación.
l La muesca de la parte superior de la tarjeta o del soporte de relleno encaja en la guía de alineación.
9. Asegure la(s) tarjeta(s) cerrando el seguro de retención de las tarjetas y colocándolo en su lugar.
10. Vuelva a colocar la cubierta del ordenador (consulte el apartado Cómo volver a colocar la cubierta del ordenador ).
11. Si ha instalado una tarjeta de sonido:
a. Entre en Configuración del sistema, seleccione Integrated Audio (Audio integrado) en el grupo Onboard Devices (Dispositivos de tarjeta) y
cambie el valor a Off (Desactivado) (consulte el apartado Configuración del sistema ).
b. Conecte los dispositivos de audio externos a los conectores de la tarjeta de sonido. No conecte dispositivos de audio externos al conector de
línea de entrada situado en el panel posterior del ordenador (consulte el apartado Conectores del panel posterior ).

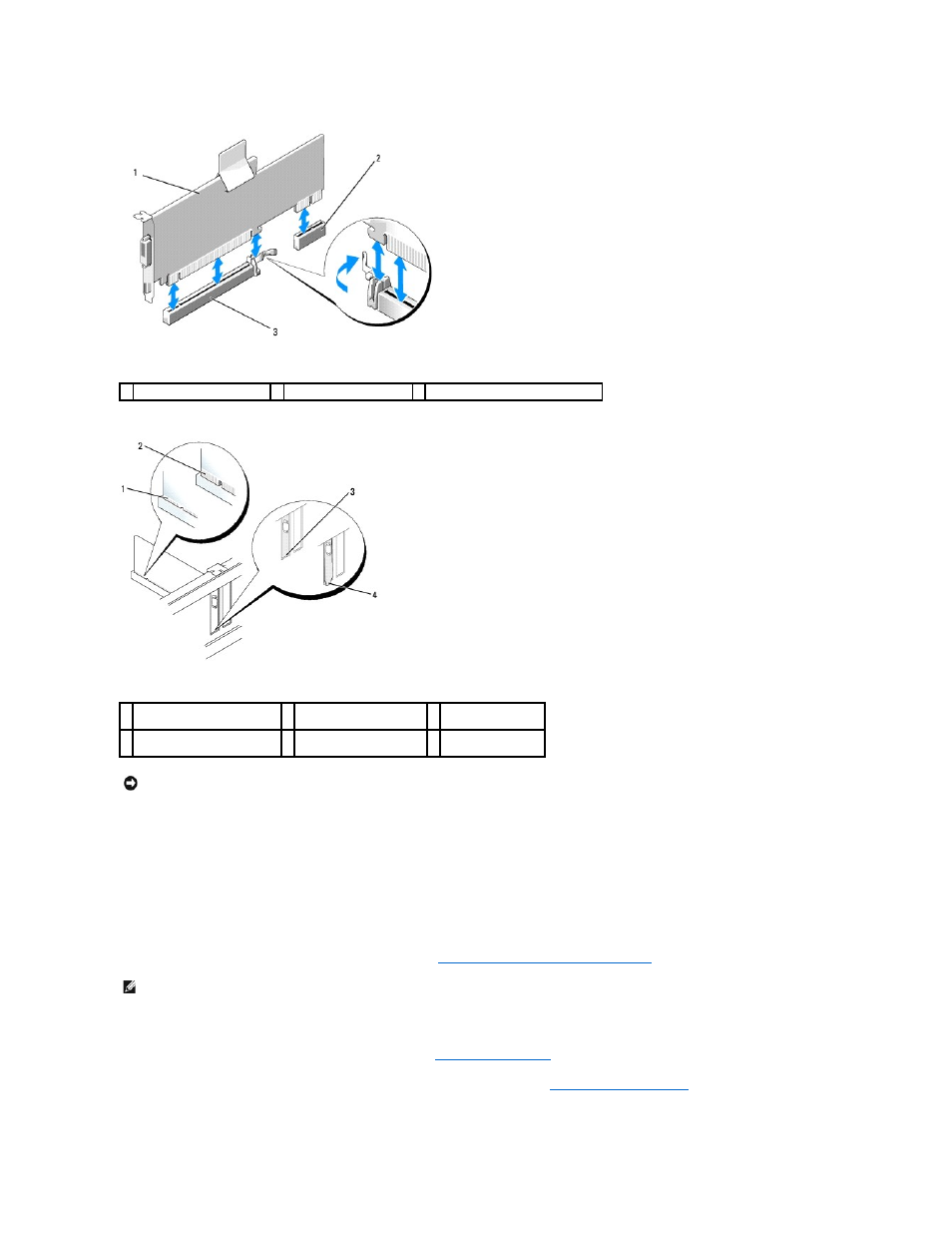

1 Tarjeta DVI PCI Express x16 2 Conector de la tarjeta DVI 3 Conector de tarjeta PCI Express x16
1 Tarjeta encajada
correctamente
2 Tarjeta encajada
incorrectamente
3 Soporte dentro de la
ranura
4 Soporte enganchado fuera de
la ranura
AVISO: No pase los cables de las tarjetas por encima de las tarjetas. Los cables que pasan por encima de las tarjetas pueden impedir que se cierre
correctamente la cubierta del ordenador o pueden dañar el equipo.
NOTA: Consulte la documentación incluida con la tarjeta para obtener información sobre las conexiones de sus cables.
