Regresar a la página de contenido
Sustitución de la placa base
Dell™ Optiplex™ 740 Guía del usuario
Extracción de la placa base: Ordenadores minitorre, de sobremesa y de formato reducido
1. Siga los procedimientos que se indican en el apartado Antes de empezar .
2. Extraiga todos los componentes que restringen el acceso a la placa base como: las unidades ópticas, la unidad de disquete, la unidad de disco duro y el
panel de E/S (según corresponda).
3. Extraiga el ensamblaje del disipador de calor y el procesador.
l Ordenador de minitorre: consulte el apartado Procesador
l Ordenador de sobremesa: consulte el apartado Procesador
l Ordenador de formato reducido: consulte el apartado Procesador
4. Desconecte todos los cables de la placa base.
5. Retire los tornillos de la placa base.
l Tornillos de la placa base del ordenador de minitorre
l Tornillos de placa base del ordenador de sobremesa
l Tornillos de placa base del ordenador de formato reducido
6. Deslice el ensamblaje de la placa base hacia la parte delantera del ordenador y, a continuación, levante la placa y sáquela.

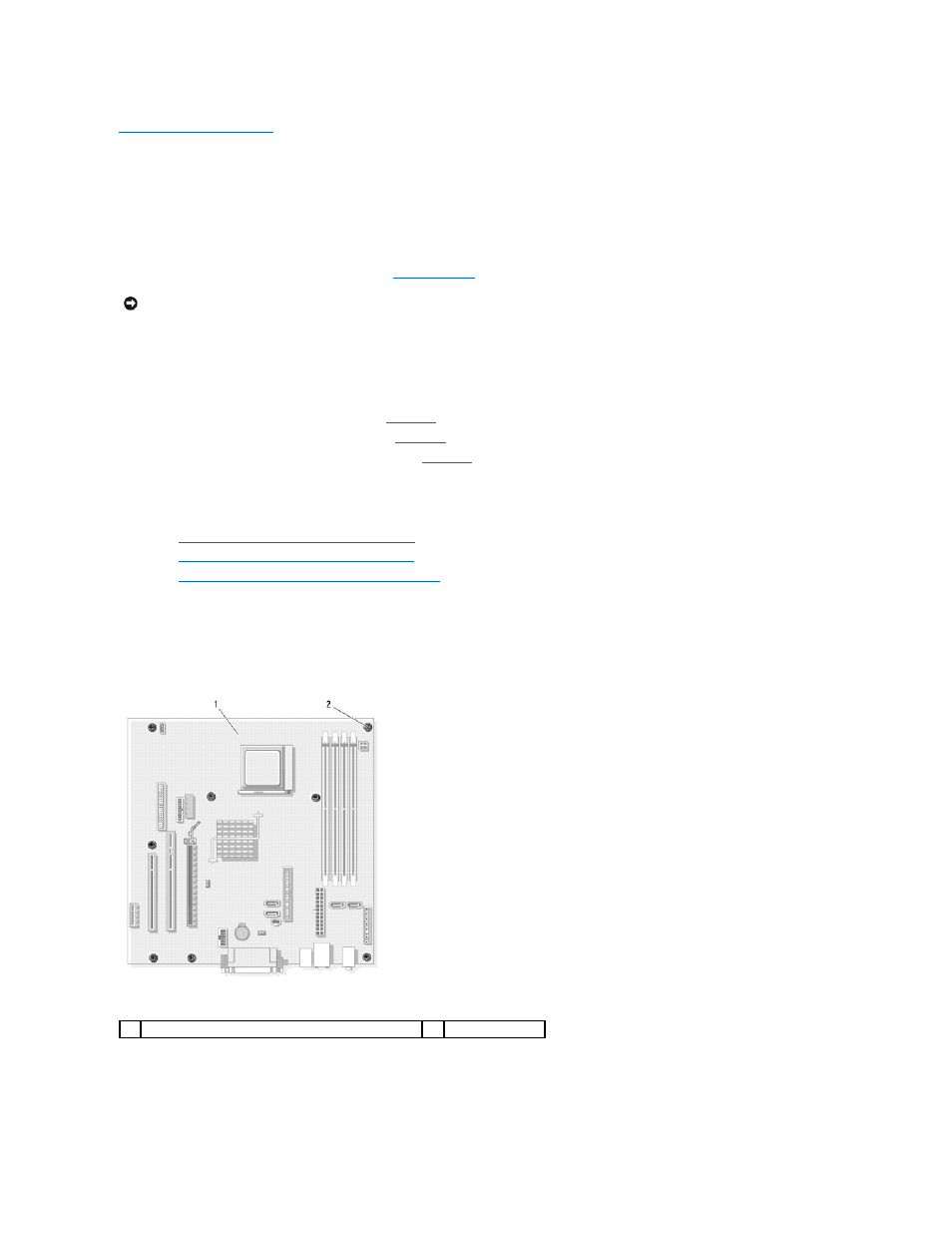

Tornillos de la placa base del ordenador de minitorre
Tornillos de placa base del ordenador de sobremesa
AVISO: Antes de tocar algo en el interior del ordenador, conéctese a tierra tocando una superficie metálica sin pintura como, por ejemplo, la parte
posterior del ordenador. Mientras trabaja, toque periódicamente una superficie metálica sin pintar para disipar la electricidad estática y evitar que los
componentes internos resulten dañados.
1 Placa base del sistema de minitorre 2 Tornillos (8)
