6. Conecte el cable del adaptador al conector del adaptador del puerto serie (PS2/SER2) de la placa base (consulte el apartado Componentes de la placa
base para conocer las ubicaciones de los conectores).
7. Vuelva a colocar la cubierta del ordenador (consulte el apartado Cómo volver a colocar la cubierta del ordenador ).
Extracción de un adaptador de puerto serie PS/2
1. Siga los procedimientos que se indican en el apartado Antes de empezar .
2. Empuje ligeramente la lengüeta de liberación del seguro de retención de la tarjeta desde el interior para girar el seguro y abrirlo. El seguro
permanecerá en la posición de abierto.
3. Desconecte el cable del adaptador serie PS/2 de la placa base (consulte el apartado Componentes de la placa base ).
4. Si es necesario, desconecte todos los cables externos conectados al adaptador.
5. Sujete el soporte del adaptador del puerto serie PS/2 por las esquinas superiores y sáquelo de la ranura de retención.
6. Si va a extraer el adaptador de forma permanente, instale un cubrerranuras en la abertura vacía de la ranura para tarjetas.
7. Antes de cerrar el mecanismo de retención de la tarjeta, asegúrese de que:
l La parte superior de todas las tarjetas y soportes de relleno están niveladas con la barra de alineación.
l La muesca de la parte superior de la tarjeta o del soporte de relleno encaja en la guía de alineación.
8. Asegure la tarjeta(s) cerrando el seguro de retención de las tarjetas y colocándolo en su lugar.
9. Vuelva a colocar la cubierta del ordenador (consulte el apartado Cómo volver a colocar la cubierta del ordenador ).
Regresar a la página de contenido
NOTA: Para obtener información sobre las conexiones de cable, consulte la documentación incluida con el adaptador del puerto serie PS/2.

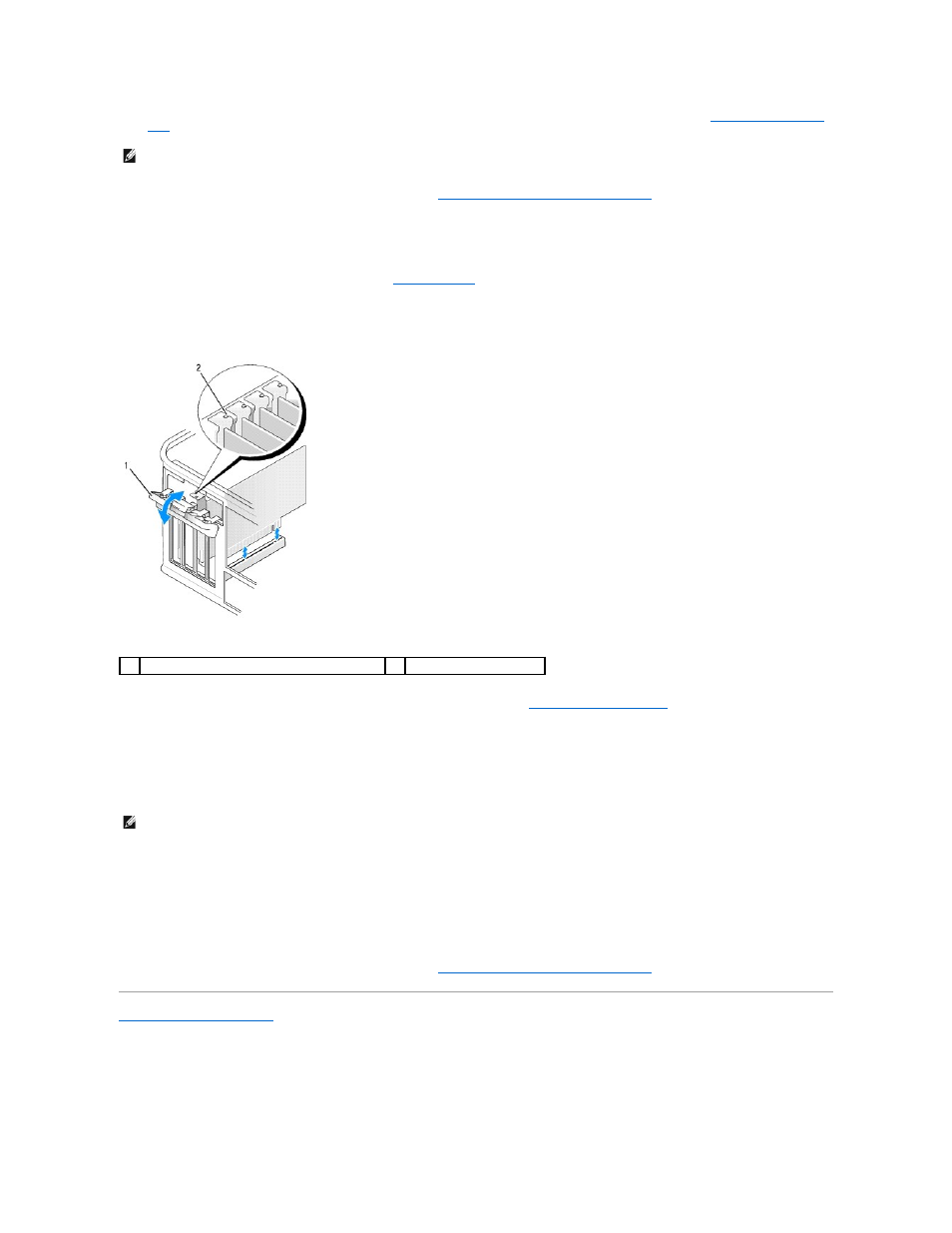

1 Seguro de retención de la tarjeta 2 Guía de alineación
NOTA: Es necesario instalar soportes de relleno sobre las aberturas de ranuras para tarjeta vacía para mantener la certificación FCC del ordenador.
Además, los cubrerranuras permiten mantener el ordenador limpio de polvo y suciedad.
