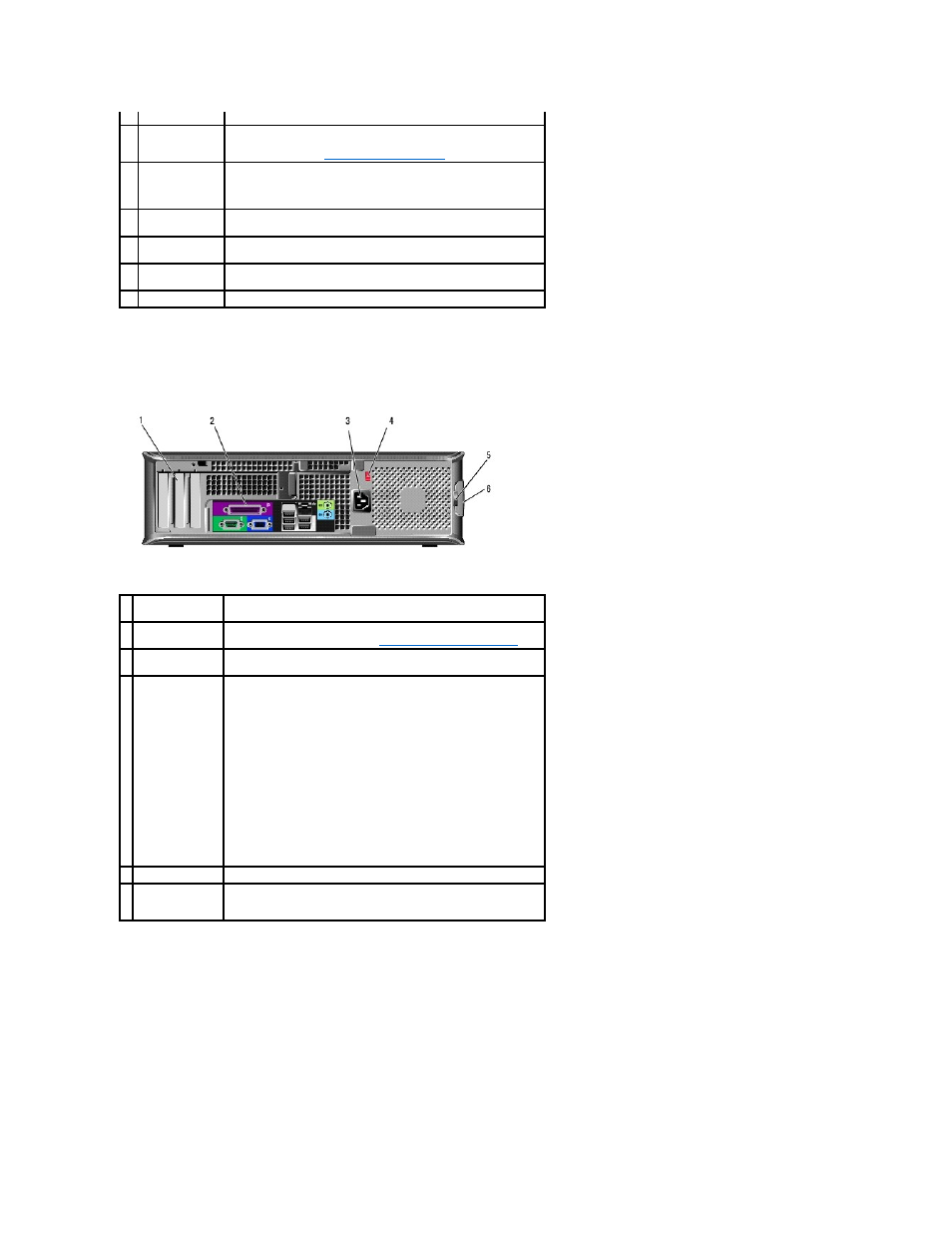

Vista posterior
Conectores del panel posterior
solucionar problemas del ordenador.
6
Indicadores de
diagnóstico
Utilice los indicadores para solucionar problemas del ordenador
basados en el código de diagnóstico. Para obtener más información,
consulte el apartado
Indicadores de diagnóstico
.
7
Indicador de
actividad de la
unidad de disco
duro
Este indicador parpadea cuando se accede a la unidad de disco duro.
8
Conector para
auriculares
Utilice el conector de los auriculares para conectar los auriculares y la
mayoría de los altavoces.
9
Conector de
micrófono
Utilice el conector del micrófono para colocar el micrófono.
10 Unidad de disco
flexible
Inserte un disquete en esta unidad.
11 Unidad óptica
Inserte los soportes (si son compatibles) en esta unidad.
1 Ranuras para
tarjetas
Acceda a los conectores de las tarjetas PCI y PCI Express instaladas.
2 Conectores del
panel posterior
Enchufe los dispositivos serie, USB y de otro tipo en los conectores
apropiados (consulte el apartado
Conectores del panel posterior
).
3 Conector de
alimentación
Inserte el cable de alimentación.
4 Interruptor de
selección de
voltaje
El ordenador está equipado con un interruptor de selección de
voltaje.
Con el fin de evitar dañar un ordenador que tenga un interruptor de
selección de voltaje manual, coloque dicho interruptor en la posición
que más se parezca a la de la potencia de corriente alterna
disponible en su área:
AVISO:
En Japón, el conmutador de selección de voltaje debe marcar
la posición 115V incluso si el suministro de corriente alterna
disponible en Japón es de 100 V.
Asimismo, asegúrese de que la clasificación eléctrica del monitor y los
dispositivos conectados es la correcta según la potencia de corriente
alterna disponible en su localidad.
5 Anillo del candado Inserte un candado para bloquear la cubierta del ordenador.
6 Pestillo de
liberación de la
cubierta
Le permite abrir la cubierta del ordenador.
