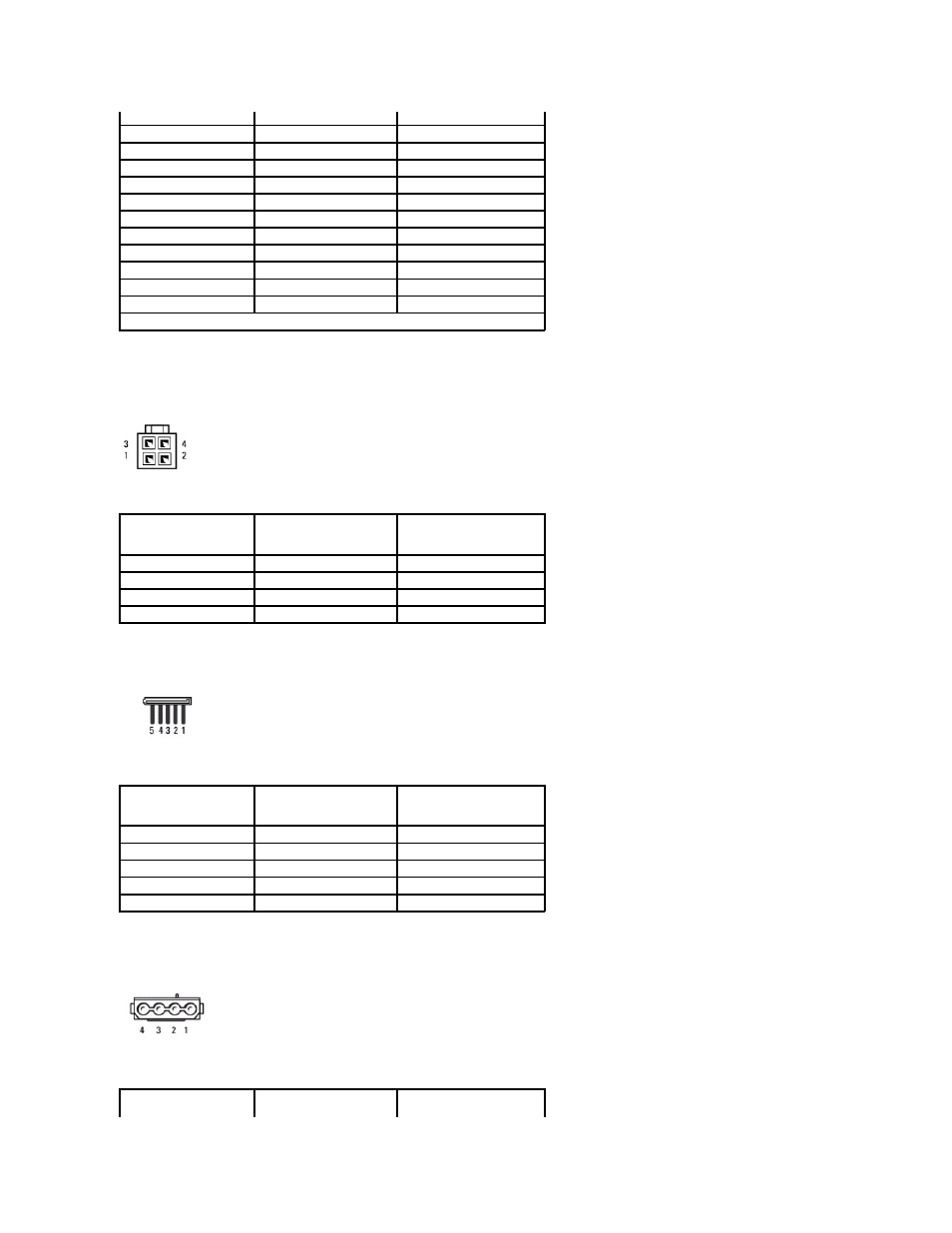

Conector de alimentación de CC P2
Conectores de alimentación CC P3, P5, P8 y P9
Conector de alimentación de CC P7
13 +3,3 VCC/SE* Anaranjado
14 -12 VCC Azul
15 GND Negro
16 PWR_PS_ON Verde
17 GND Negro
18 GND Negro
19 GND Negro
20 NC NC
21 +5 VCC Rojo
22 +5 VCC Rojo
23 +5 VCC Rojo
24 GND Negro
Número de pata Nombre de señal Cable de 18 AWG
1 GND Negro
2 GND Negro
3 +12 VADC Amarillo
4 +12 VADC Amarillo
Número de pata Nombre de señal Cable de 18 AWG
1 +3,3 VCC Anaranjado
2 GND Negro
3 +5 VCC Rojo
4 GND Negro
5 +12 VBDC Blanco
