Installation & Wiring Chapter 2

Delta Connection

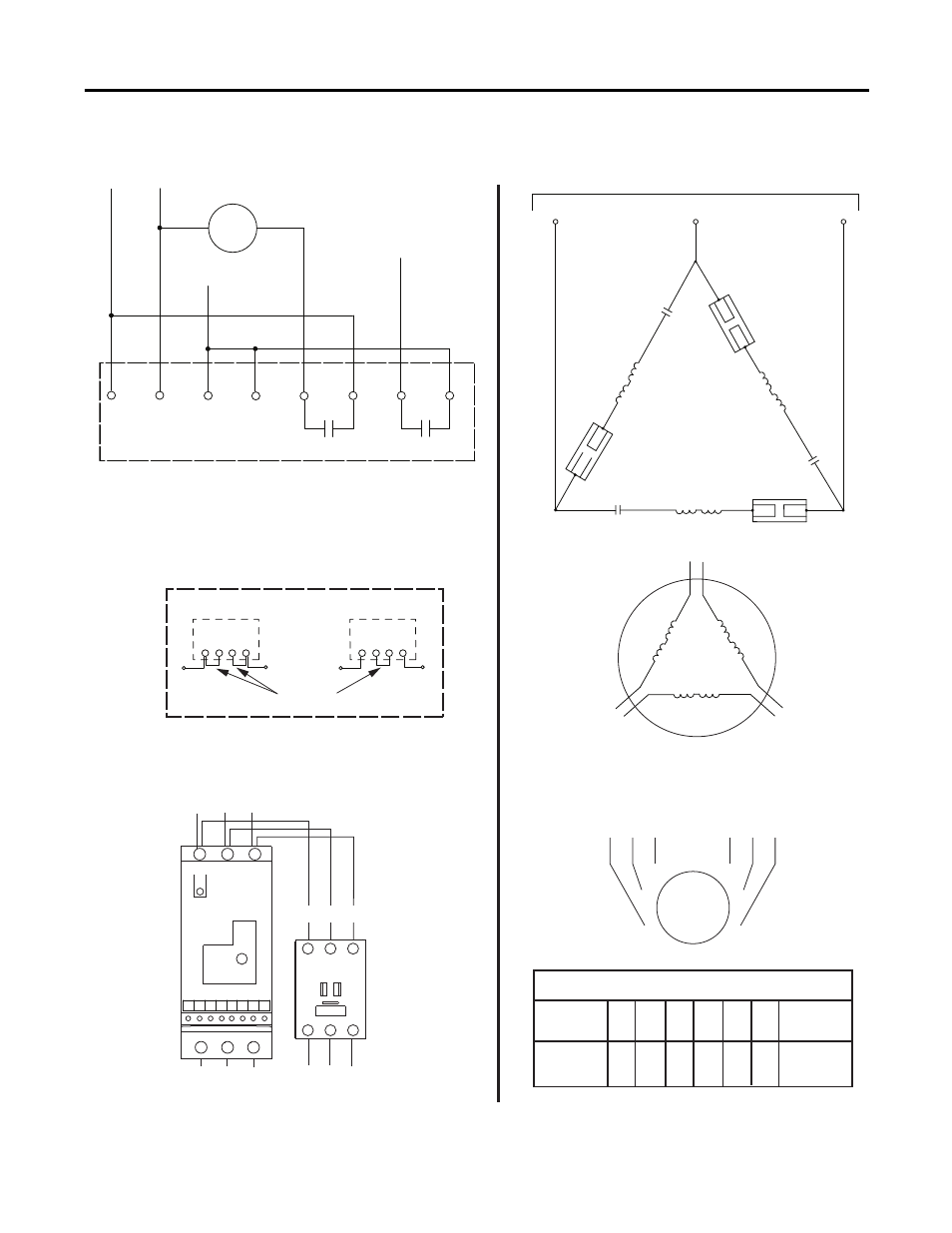

Figure 5 - Diagram, Power, & Motor Wiring

1 — Contol Power (L1)
2 — Contol Common (L2)
4 — Start Enable
13 — Up-To-Speed Indication

Incoming Line Connections

T1 T2 T3

T6 T4 T5

L1 L2 L3

L1 L2 L3

[1] [4]

[2] [5]

[6] [3]

T3/6

L3/5

L2/3

T2/4

L1/1

T1/2

Incoming Lines

L1

L2

L3

[6] MOTOR [3]

SMC

FC

SMC

[1] MOTOR [4]

FC

[2] MOTOR [5] FC

SMC

(T6) (T3)

(1)

(L1)

(2)

(T1)

(T2) (T5)

(6)

(T3)

(5)

(L3)

(T1) (T4)

(4)

(T2)

(3)

(L2)

6 LEAD MOTOR CONNECTIONS

STARTER
TERMINALS

MOTOR
TERMINALS

T1 T2 T3 T6 T4 T5 JUMPER

1 2 3 6 4 5 N/A

MOTOR

T1 T2 T3

T6 T4 T5

3 6

2 4

1 5

234A ONLY

JUMPER

110/120V

220/240V

FAN

FAN

1 2 3 4

1 2 3 4

SMC CONTROL WIRES

FC

A1 A2 IN1 IN2 97 98 13 14

1 2

13

4

(A2) (A1)

1

2

1

2

SMC

1/L1 3/L2 5/L3

2/T1 4/T2 6/T3

A1 A2 IN1 IN2 97 98 13 14

FC

1/L1 3/L2 5/L3

T6 T4 T5
