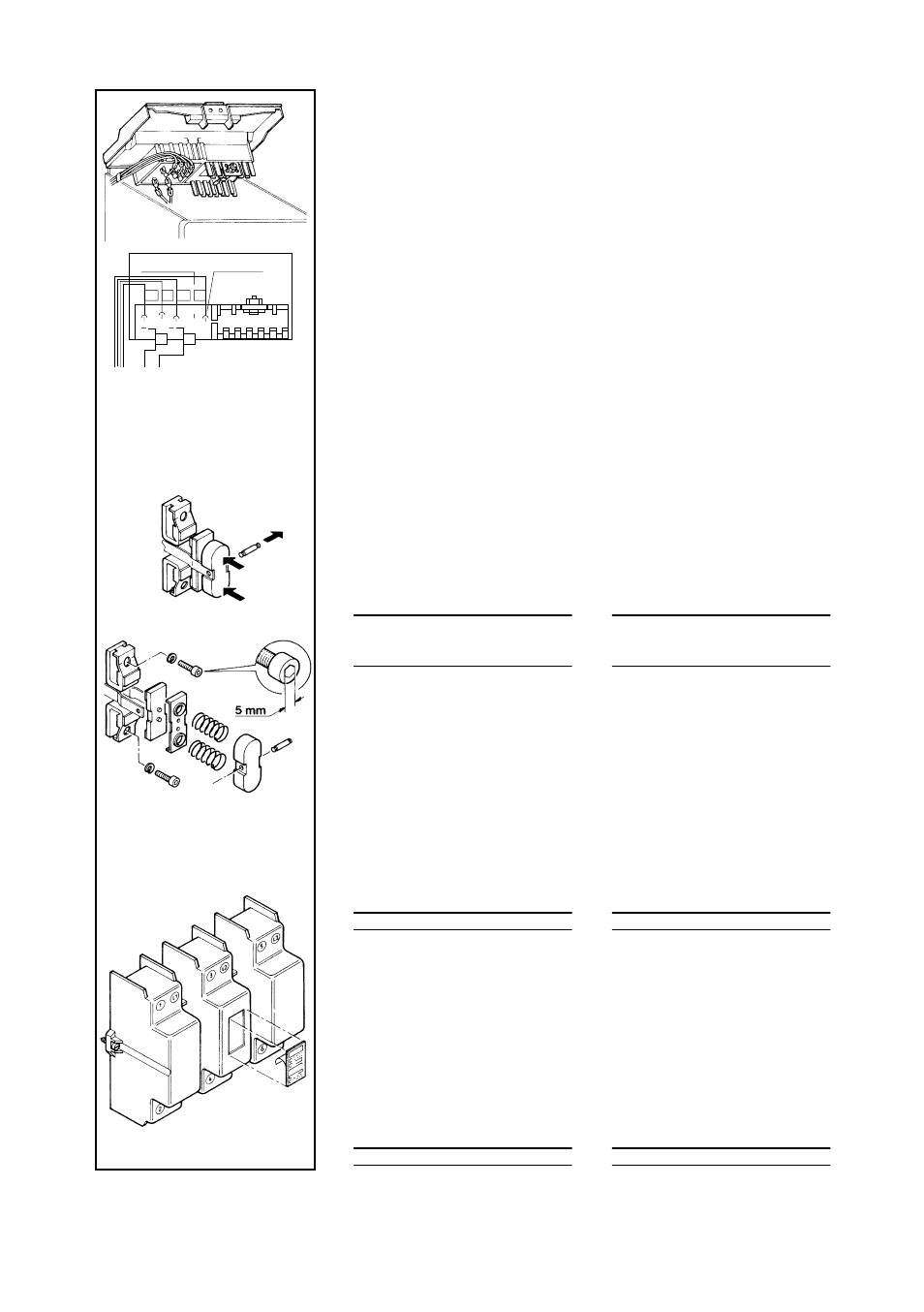

Feeder group
• The feeder group is suitable for A.C. 50 or 60
Hz or D.C. supply and has to be selected
according to the supply voltage in force.
Note: In case of a change in the control
voltage supply which would require
a coil changing, the feeder group
has to be changed too.
• The feeder group is designed so that the user
can select the contactor opening times as
follows:
— «delayed drop» 0,5 to 1 sec. See
marking
— -«normal drop» 150 to 200 ms. on the
feeder group
Contactors are delivered in the standard ver-
sion with «normal drop». Conversion into
«delayed drop» can be achieved by the user
(disconnect wire (+) from «normal drop» and
reconnect if onto «delayed drop» terminal mar-
ked (+).
• The feeder group is located at the upper part of
the contactor and can be removed once the
wire 1, 2, 3, 4, +, -, are disconnected as well as
the main and control circuits.
Ordering details for standard voltage
Voltages Type/ Pack
Ordering no. Qty
V A.C. V D.C.
110...120 100...110 TXS 734 1
220...240 200...220 TXS 747 1
380...415 345...380 TXS 779 1
440...480 400...440 TXS 780 1
Spare parts - main poles
One contactor requires 3 sets of main contacts.
Each contact set comprises the fixed and moving
contacts and fixing parts as shown on the opposite
sketch.
Ordering details for one contact set
Contactor Type Pack
rating Ordering no. Qty
Type
100-G550
100-CP550 1 set
Spare parts - arc chute
The arc chute c/w blow out grids and:
— 2 captive fixing screws
Ordering details
Contactor Type/ Pack
rating Ordering no. Qty
Type
100-G550
100-AC550 1
I
Modulo di alimentazione
• Il modulo di alimentazione permette di
comandare le bobine del contattore,
indifferentemente, in corrente alternata 50-60
Hz o in corrente continua. A ciascuna tensione
della bobina corrisponde un modulo di
alimentazione.
Nota: In caso di modifica della tensione di
comando è necessario cambiare il
modulo di alimentazione e le
bobine.
• Il modulo di alimentazione permette
all'utilizzatore di scegliere tra 2 tempi
d'apertura del contattore:
— apertura ritardata identificata come
«delayed drop» sul modulo
d'alimentazione:
da 0,5 sec a 1 sec.
— apertura rapida identificata come «normal
drop» sul modulo d'alimentazione:
da 150 a 200 msec.
Gli apparecchi sono forniti con apertura nor-
male (150...200 ms); la modifica del tempo di
apertura può essere fatta a cura
dell'utilizzatore (collegare il cavo (+) di «normal
drop » su morsetto (+) di «delayed drop» ).
• La sostituzione del modulo d'alimentazione
può essere fatta cambiando il coperchio situa-
to sulla parte superiore del contattore, dopo
aver scollegato i cavi 1, 2, 3, 4, + e-; durante
questa operazione i circuiti di comando e di
potenza non devono essere sotto tensione.
Riferimenti di ordinazione per tensioni
standard
Tensioni Tipo/ Q.ta
N. di min. in-
V AC V DC ordine divis.
110...120 100...110 TXS 734 1
220...240 200...220 TXS 747 1
380...415 345...380 TXS 779 1
440...480 400...440 TXS 780 1
Poli di ricambio
Per equipaggiare un contattore tripolare completo
è necessario ordinare 3 set di contatti principali,
ciascun set comprende 2 contatti fissi, 1 contatto
mobile e gli accessori di montaggio come mostra-
to nella figura a lato.
Riferimenti di ordinazione di un corredo polo
completo
Contattore Tipo/ Q.ta
N. di ordine min. in-
Tipo divis.
100-G550 100-CP550 1 cor. p.
Parafiamme
Il parafiamme è equipaggiato di lamelle per
frazionamento dell'arco elettrico. Viene fornito
completo di:
— 2 viti di fissaggio imperdibili
Riferimenti di ordinazione
Contattore Tipo/ Q.ta
N. di ordine min. in-
Tipo divis.
100-G550 100-AC550 1
100-CP550
100-AC550
TXS...
delayed drop normal drop
delayed drop normal drop
1AC - 2AC +
3 4
delayed drop normal drop
100-G550
