Elektrische Installation
Bremschopper 9352
Anschluss an Antriebsregler 8200 vector (15 − 90 kW)
7
l
47 EDBMB935X DE/EN/FR 13.0
7.5 Bremschopper 9352
7.5.1 Anschluss an Antriebsregler 8200 vector (15 − 90 kW)
U V W
Z2 9352
Z1
PE
+UG +UG RB1 -UG -UG RB2
K1
RFR
L1 L2 L3
28 A1
"
"
OFF
K1
K1
Z4 ON
F4 F5
PE PE
"
"
L3
N
PE
L1
L2
" "
"
"
JRB
M
3~
PE
"
"
K1
F1...F3
Z3
9350br_007

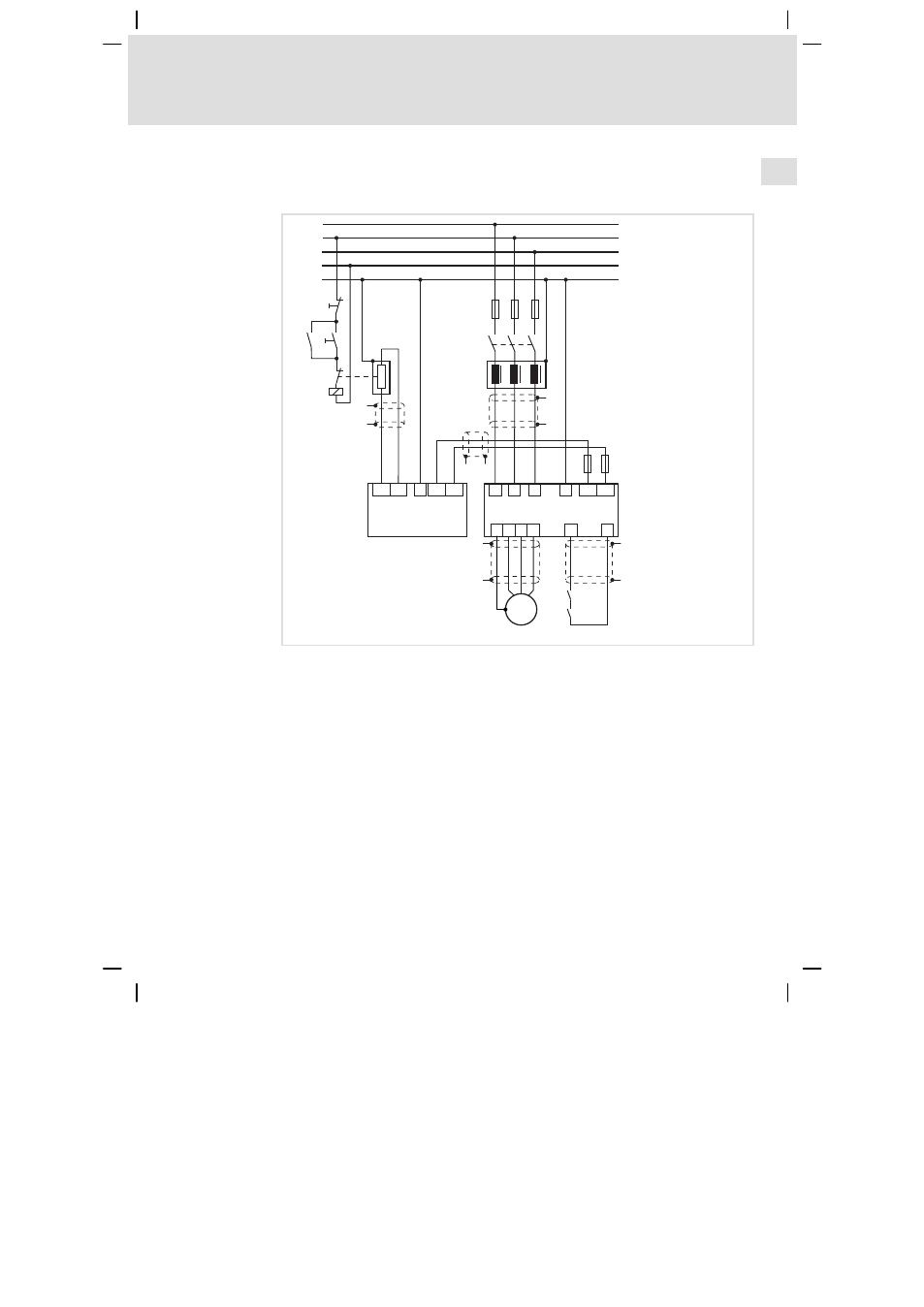

Abb. 13 Anschluss Bremschopper 9352 an Antriebsregler 8200 vector (15 − 90 kW)
Z1 Bremschopper
Z2 Antriebsregler
Z3 Netzdrossel
Z4 Bremswiderstand
K1 Netzschütz
F1 ... F3 Netzsicherungen
F4, F5 Zwischenkreissicherungen (Empfehlung)
