Mechanische Installation
Montage in Cold−Plate−Technik
Montage
6
l
38 EDBMB935X DE/EN/FR 13.0
6.4.4 Montage
Vor dem Verschrauben von Kühler und Kühlplatte der Bremseinheit die mitge-
lieferte Wärmeleitpaste auftragen, um den Wärmeübergangswiderstand mög-
lichst gering zu halten.
ƒ Kontaktfläche mit Spiritus säubern.
ƒ Wärmeleitpaste mit Spachtel oder Pinsel dünn auftragen.
– Die im Beipack mitgelieferte Wärmeleitpaste reicht aus für eine Fläche
von ca. 1000 cm
2 .
ƒ Antriebsregler mit 4 Befestigungsschrauben M5 auf den Kühlkörper
montieren.
– Schraubenanzugsmoment: 3,4 Nm (30 Ib−in).
a
g
c
b d b1
e
l
9350br_004

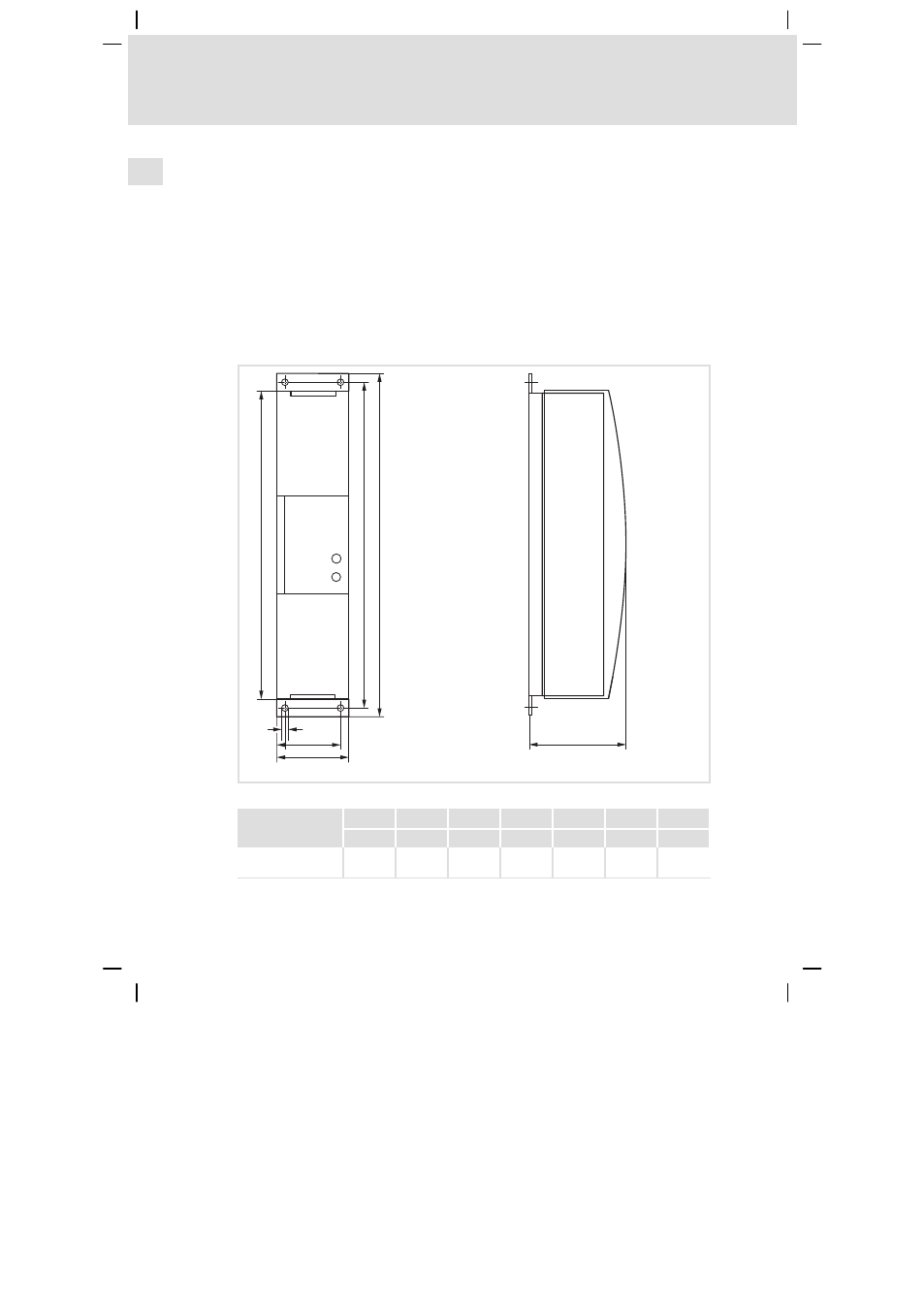

Abb. 9 Abmessungen
Typ a b b1 c d e g
[mm] [mm] [mm] [mm] [mm] [mm] [mm]
9351−V003
9352−V003
52 381 350 34 367 104 6.5
