5.4 Auslegungsbeispiele
5.4.1 Translatorische Bewegung
Eine translatorische Bewegung soll gebremst werden.
Gegebene Daten:
ƒ U
DC
= 725 V
ƒ Generatorischer Leistungsverlauf:
1 2 3 4 5 t [s]
5
10
15
20
25
30
35
40
45
50
55
P gen [kW]
0
1
9350br_16b

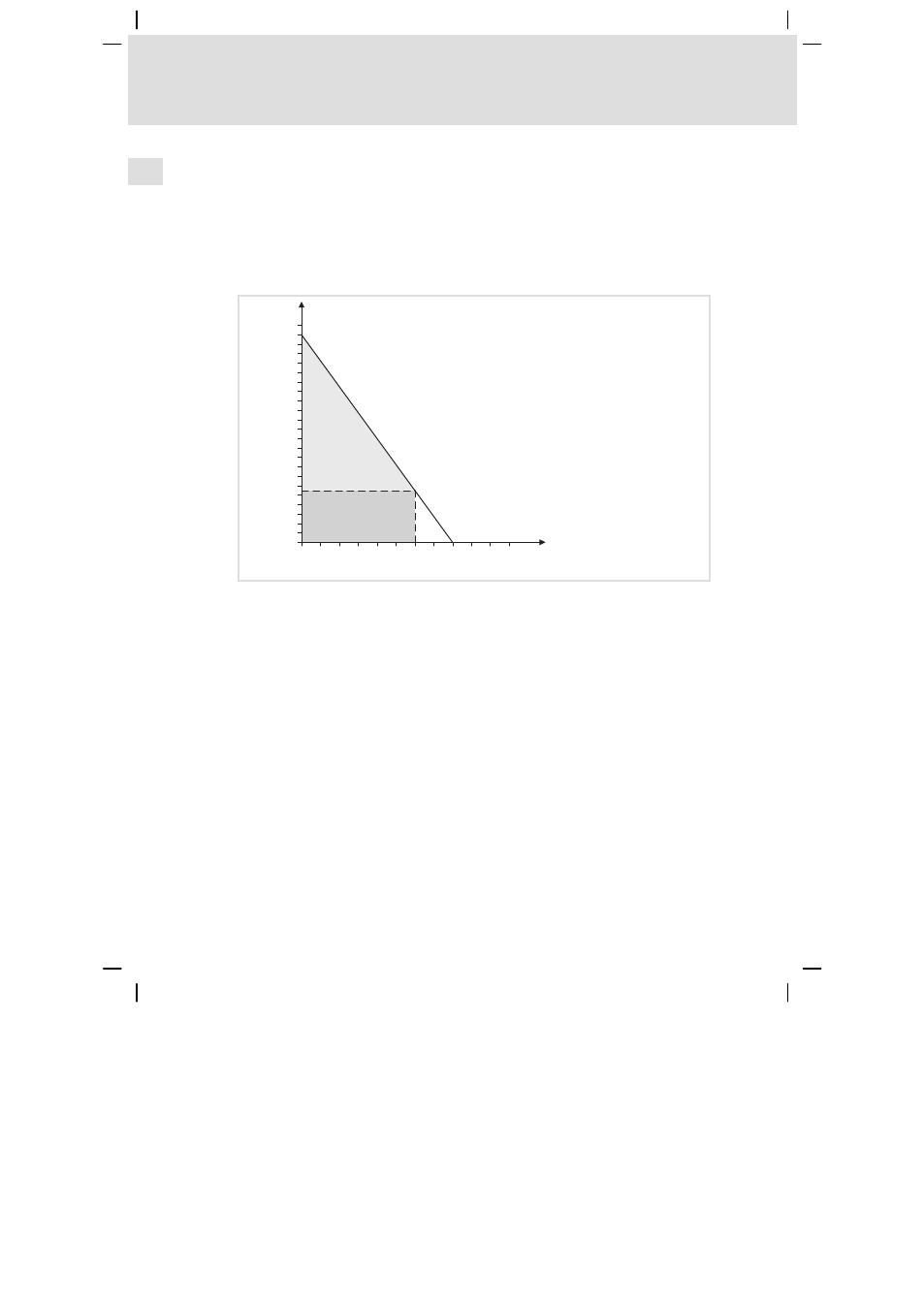

Abb. 4 Generatorischer Leistungsverlauf
Aus dem Diagramm ermittelte Daten:
ƒ Max. generatorische Leistung: P
gen,max
= 55 kW
ƒ Mittlere generatorische Leistung für 3 s: P
gen,ave
(3 s) = 34.375 kW
– Im Zeitbereich von 3 s liegt die größte Leistung zwischen t = 0 3 s. Für
diesen Bereich wird der Mittelwert berechnet. Die umschriebene Fläche
der Kurve repräsentiert die mittlere Leistung.
– Mittelwert 0 für 3 s: P
gen,ave
= 13.75 kW
– Mittelwert 1 für 3 s: P
gen,ave
= (55 kW ˘ 13.75 kW) × 0.5 = 20.625 kW
