Auslegung
Auslegungsbeispiele
Vertikale Bewegung
5
l
28 EDBMB935X DE/EN/FR 13.0
5.4.2 Vertikale Bewegung
Eine vertikale Bewegung soll gebremst werden (z. B. Hubwerk senken).
Gegebene Daten:
ƒ U
DC
= 725 V
ƒ Generatorischer Leistungsverlauf:
1 2 3 4 5 6 t [s]
2
4
6
8
10
12
P gen [kW]
0
1
9350br_16c

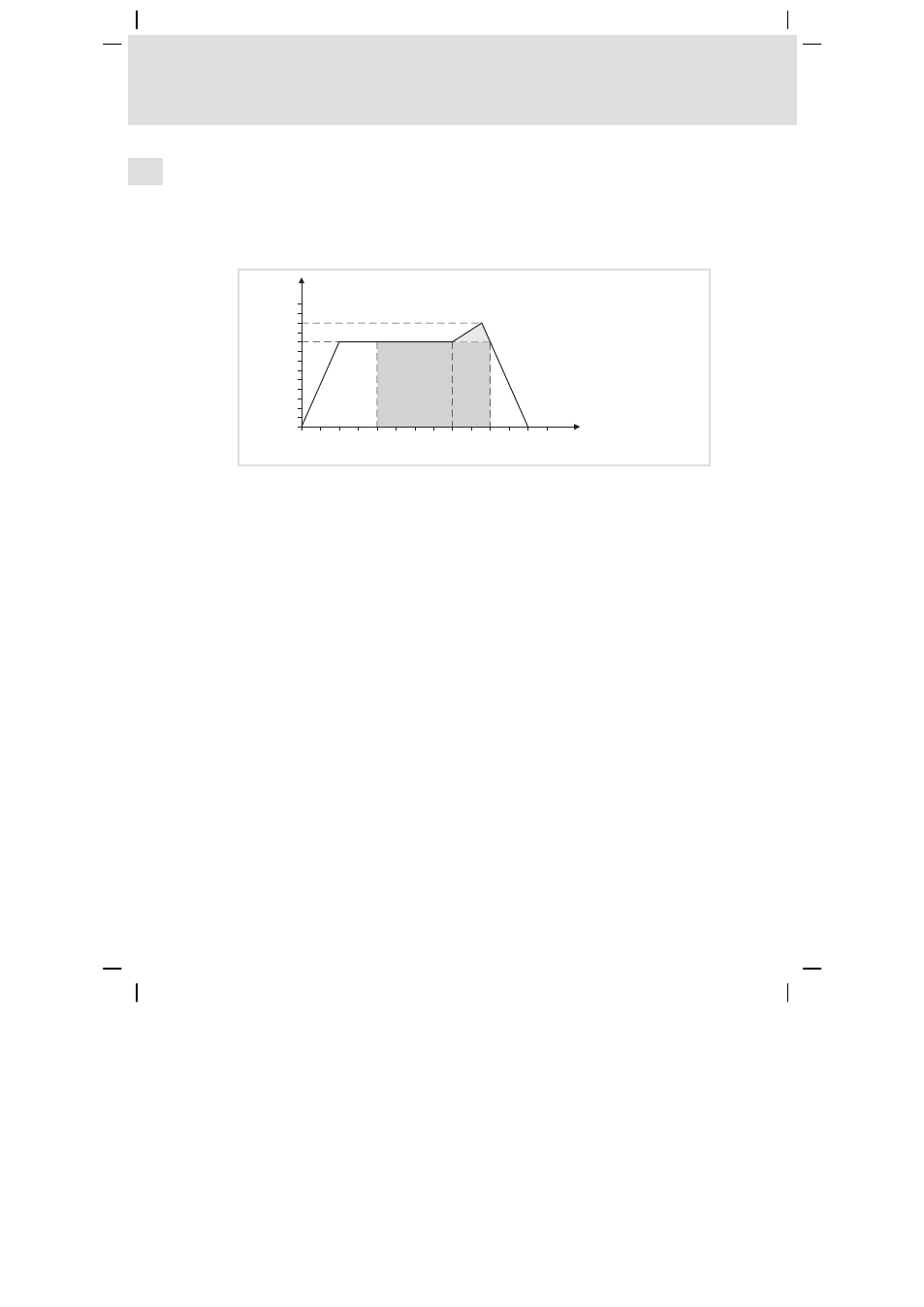

Abb. 5 Generatorischer Leistungsverlauf
Aus dem Diagramm ermittelte Daten:
ƒ Max. generatorische Leistung: P
gen,max
= 11 kW
ƒ Mittlere generatorische Leistung für 3 s: P
gen,ave
(3 s) = 9.33 kW
– Im Zeitbereich von 3 s liegt die größte Leistung zwischen t = 2 5 s. Für
diesen Bereich wird der Mittelwert berechnet. Die umschriebene Fläche
der Kurve repräsentiert die mittlere Leistung.
– Mittelwert 0 für 3 s: P
gen,ave
= 9 kW
– Mittelwert 1 für 1 s: P
gen,ave
= (11 kW ˘ 9 kW) × 0.5 / 3 s = 0.33 kW
