Auslegung
Auslegungsbeispiele
Komplexe Bewegung
5
l
30 EDBMB935X DE/EN/FR 13.0
5.4.3 Komplexe Bewegung
Eine komplexe Bewegung soll gebremst werden (z. B. mehrere Antriebsachsen).
Gegebene Daten:
ƒ U
DC
= 725 V

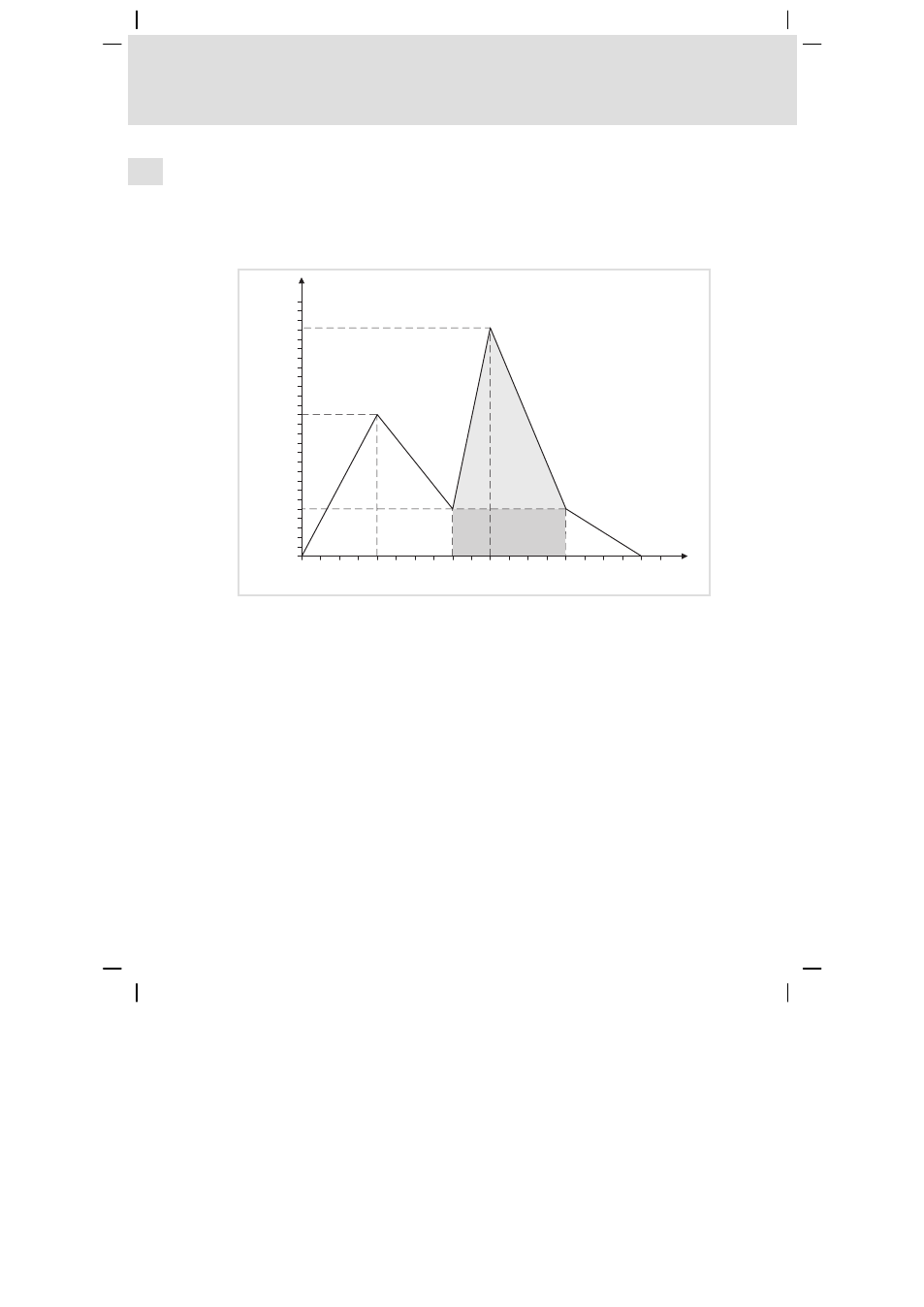

ƒ Generatorischer Leistungsverlauf:
1 2 3 4 5 6 7 8 9 t [s]
5
10
15
20
25
30
35
40
45
50
55
60
65
P gen [kW]
1
0
9350br_16d
Abb. 6 Generatorischer Leistungsverlauf
Aus dem Diagramm ermittelte Daten:
ƒ Max. generatorische Leistung: P
gen,max
= 61.25 kW
ƒ Mittlere generatorische Leistung für 3 s: P
gen,ave
(3 s) = 36.875 kW
– Im Zeitbereich von 3 s liegt die größte Leistung zwischen t = 4 7 s. Für
diesen Bereich wird der Mittelwert berechnet. Die umschriebene Fläche
der Kurve repräsentiert die mittlere Leistung.
– Mittelwert
0 für 3 s: P
gen,ave
= 12.5 kW
– Mittelwert 1 für 3 s: P
gen,ave
= (61.25 kW ˘ 12.5 kW) × 0.5 = 24.375 kW
