Installation électrique
Hacheur de freinage 9352
Raccordement au variateur 93XX
l
160
EDBMB935X DE/EN/FR 13.0
7.5.2
Raccordement au variateur 93XX
U V W
9321 - 9333
9352
Z1
Z2
PE
+UG
+UG
RB1
-UG
-UG
RB2
K1
RFR
L1 L2
L3
28
A1
"
"
OFF
K1
K1
Z3
K1
Z4
ON
F4 F5
PE
PE
"
"
" "
"
"
L3
N
PE
L1
L2
JRB
M
3~
PE
"
"
F1...F3
9350br_009

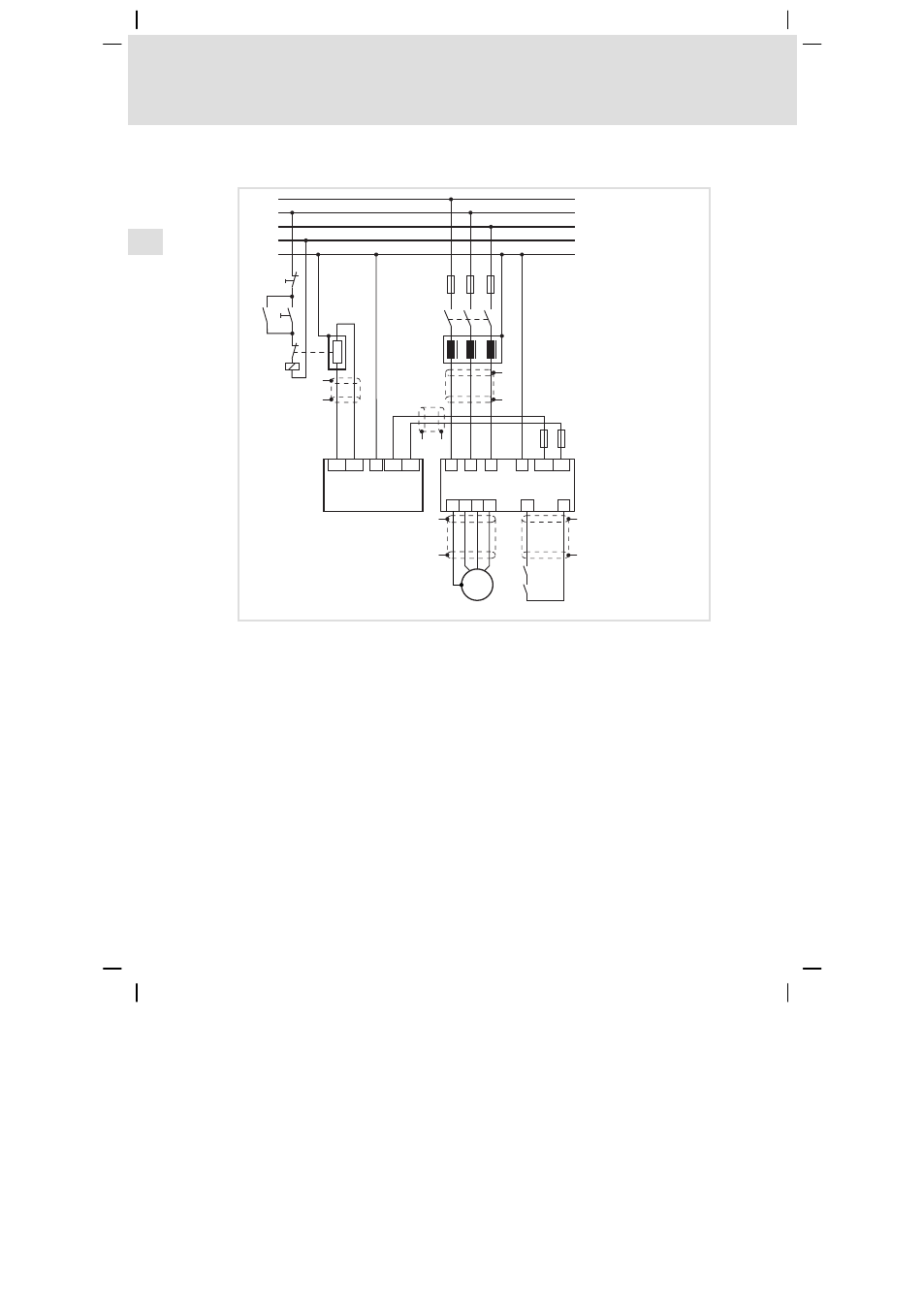

Fig. 14
Raccordement du hacheur de freinage 9352 au variateur de vitesse 93XX
Z1
Hacheur de freinage
Z2
Variateur de vitesse
Z3
Self réseau
Z4
Résistance de freinage
K1
Contacteur réseau
F1 ... F3
Fusibles réseau
F4, F5
Fusibles pour bus CC (recommandation)
