Installation électrique
Module de freinage 9351
Raccordement au variateur 93XX
l
158
EDBMB935X DE/EN/FR 13.0
7.4.2
Raccordement au variateur 93XX
K1
K1
U V W
9321 - 9333
+UG -UG
9351
Z1
Z2
K1
OFF
ON
RFR
RB
T1 T2
L1
L2
L3
F4
F5
28 E1
A1
"
-UG +UG
PE
"
"
"
PE
PE
"
"
A2
L3
N
PE
L1
L2
...
M
3~
PE
"
"
K1
F1...F3
Z3
9350br_008

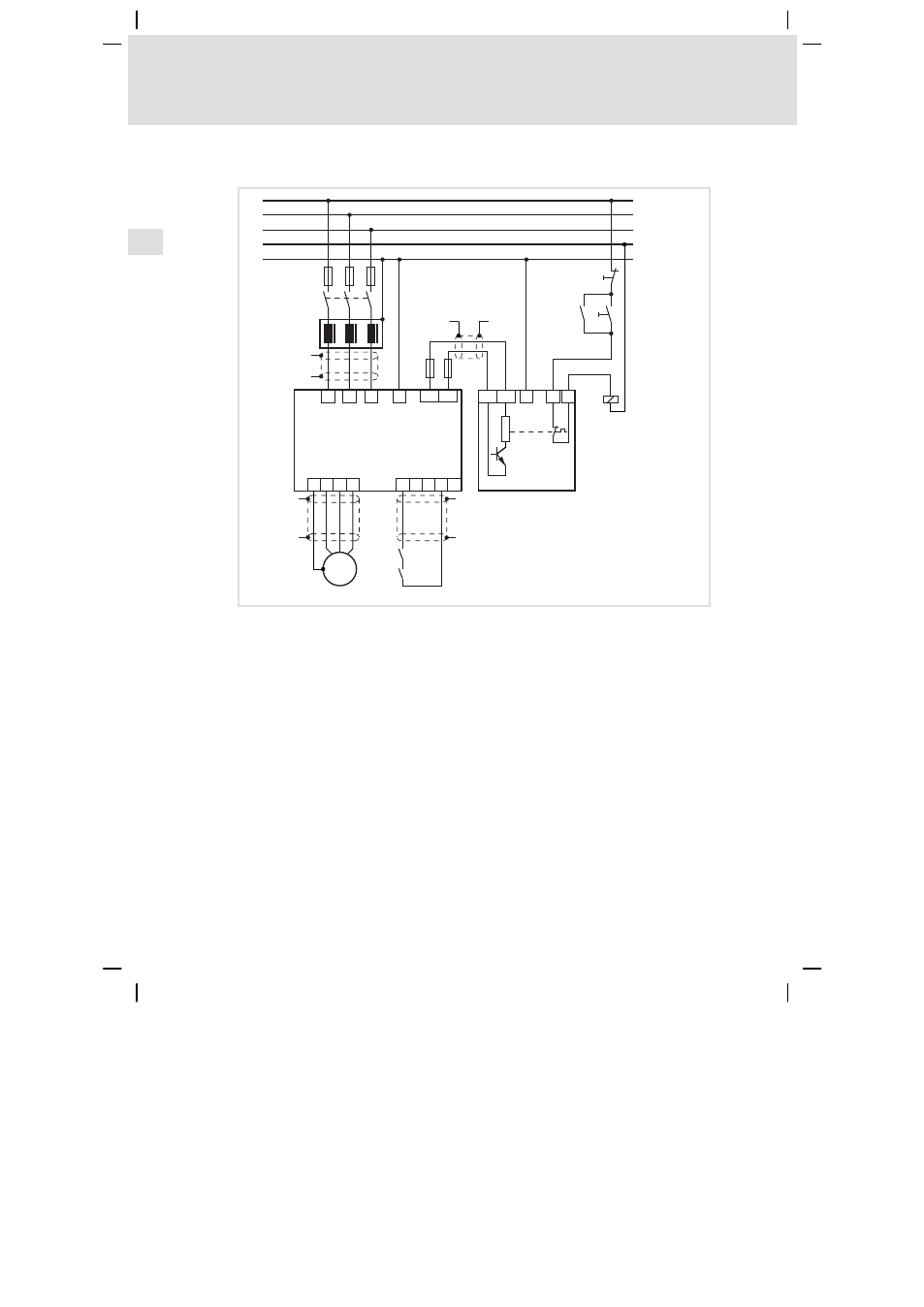

Fig. 12
Raccordement du module de freinage 9351 au variateur de vitesse 93XX
Z1
Module de freinage
Z2
Variateur de vitesse
Z3
Self réseau
K1
Contacteur réseau
F1 ... F3
Fusibles réseau
F4, F5
Fusibles pour bus CC (recommandation)
