Installation électrique
Module de freinage 9351
Raccordement au variateur 8200 vector (15 − 90 kW)
7
l
157 EDBMB935X DE/EN/FR 13.0
7.4 Module de freinage 9351
7.4.1 Raccordement au variateur 8200 vector (15 − 90 kW)
K1
K1
U V W
M
3~
PE
K1
F1...F3
Z2
+UG -UG
9351
Z1
K1
OFF
ON
RFR
RB
T1 T2 L1 L2 L3
Z3
F4 F5
28 E1 ... 20
"
-UG +UG
PE
"
"
"
PE PE
"
"
"
"
L3
N
PE
L1
L2
9350br_006

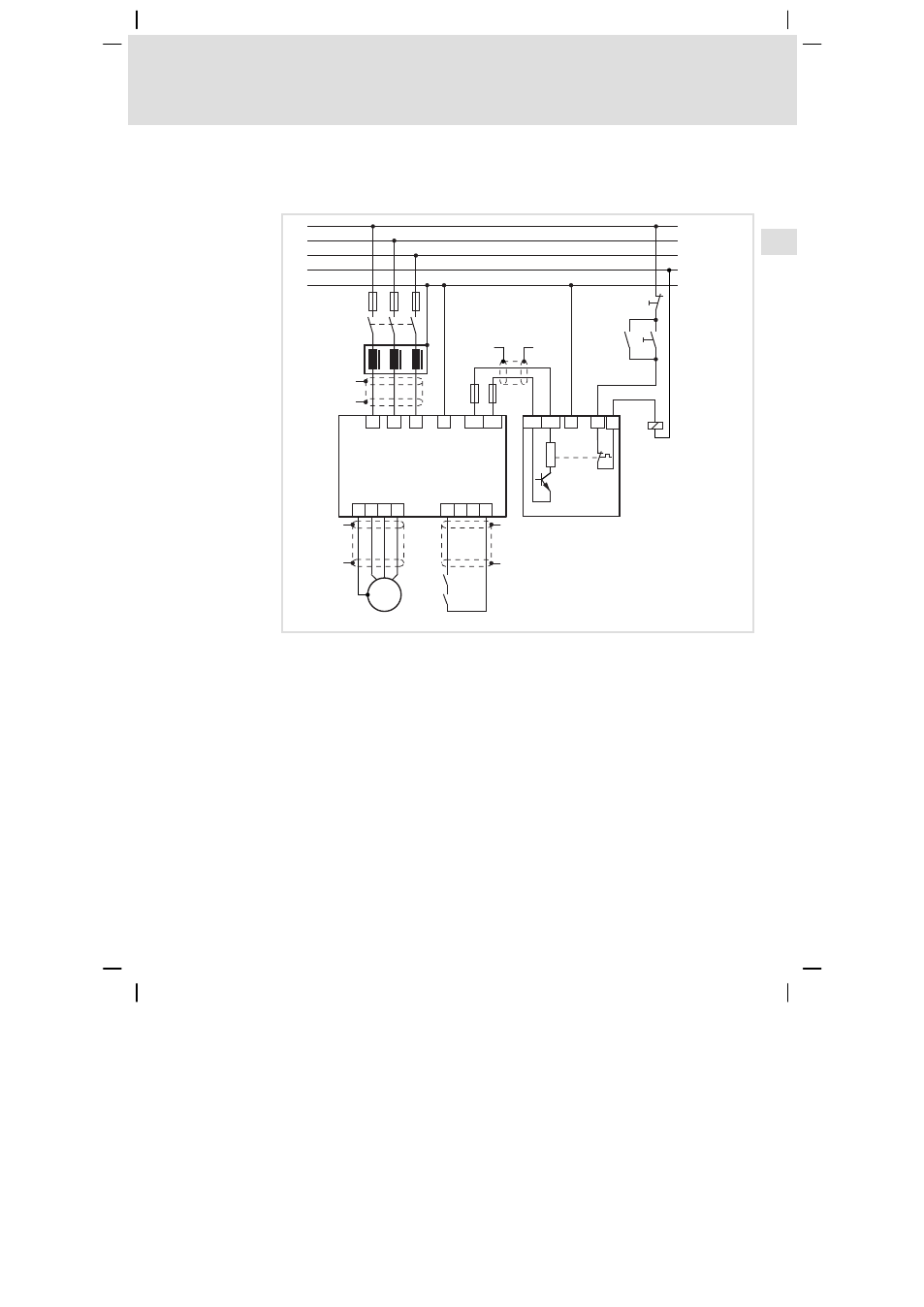

Fig. 11 Raccordement du module de freinage 9351 au variateur de
vitesse 8200 vector (15 − 90 kW)
Z1 Module de freinage
Z2 Variateur de vitesse
Z3 Self réseau
K1 Contacteur réseau
F1 ... F3 Fusibles réseau
F4, F5 Fusibles pour bus CC (recommandation)
