Installation mécanique
Montage sur semelle de refroidissement
Montage
6
l
150 EDBMB935X DE/EN/FR 13.0
6.4.4 Montage
Avant de visser le radiateur sur la semelle de refroidissement de l’unité de
freinage, appliquer la pâte thermoconductrice comprise dans la livraison, afin
de réduire au minimum la résistance de transmission thermique.
ƒ Nettoyer la surface de contact avec de l’alcool.
ƒ Appliquer une fine couche de pâte thermoconductrice à l’aide d’une
spatule ou d’un pinceau.
– La pâte thermoconductrice comprise dans le kit de montage livré suffit
à couvrir une surface d’environ 1000 cm
2 .
ƒ Monter le variateur à l’aide des 4 vis de fixation M5 sur le radiateur.
– Couple de serrage : 3,4 Nm (30 Ib−in).
a
g
c
b d b1
e
l
9350br_004

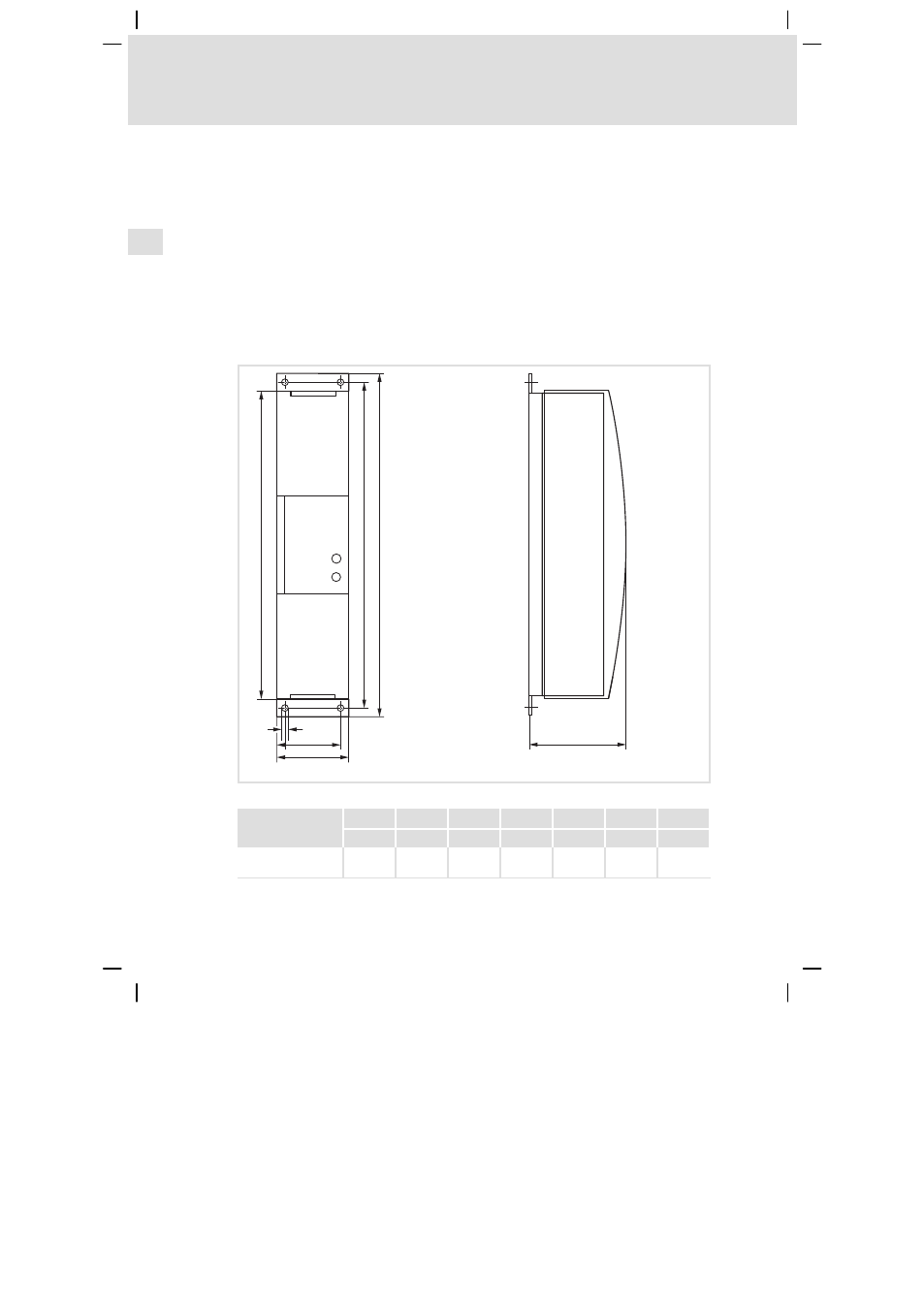

Fig. 9 Encombrements
Type a b b1 c d e g
[mm] [mm] [mm] [mm] [mm] [mm] [mm]
9351−V003
9352−V003
52 381 350 34 367 104 6,5
