Dimensionnement
Exemples de dimensionnement
Mouvement complexe
5
l
142 EDBMB935X DE/EN/FR 13.0
5.4.3 Mouvement complexe
Il s’agit de freiner une masse en mouvement complexe (exemple : plusieurs
axes d’entraînement).
Données de base :
ƒ U
DC
= 725 V

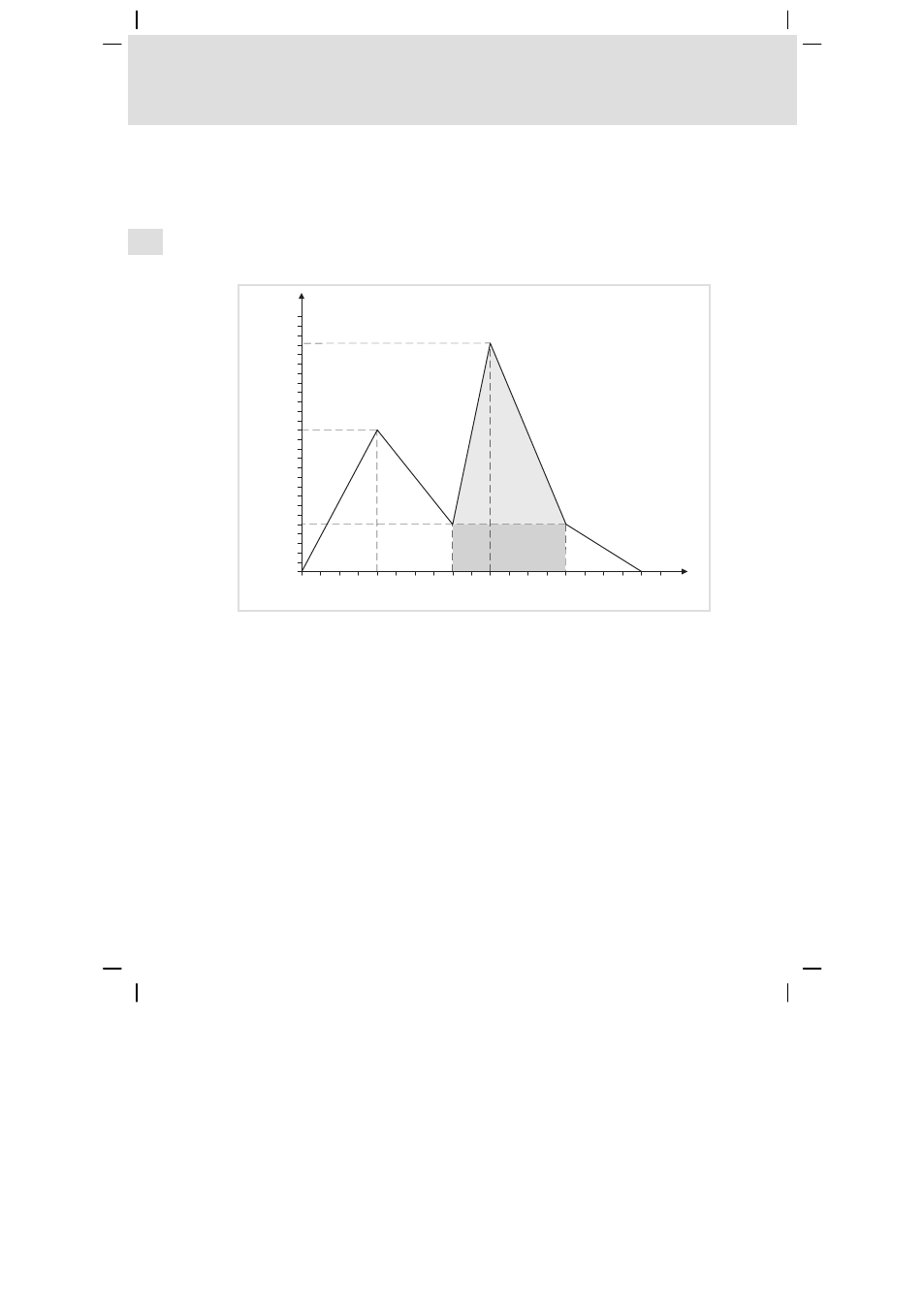

ƒ Courbe de puissance génératrice :
1 2 3 4 5 6 7 8 9 t [s]
5
10
15
20
25
30
35
40
45
50
55
60
65
P gen [kW]
1
0
9350br_16d
Fig. 6 Courbe de puissance génératrice
Données déterminées à l’aide du graphique :
ƒ Puissance génératrice max. : P
gen,max
= 61.25 kW
ƒ Puissance génératrice moyenne pendant 3 s : P
gen,ave
(3 s) = 36.875 kW
– Pour une période de 3 s, la puissance maximale se situe entre t = 4 7 s.
La valeur moyenne est calculée pour cette période. Les surfaces grisées
en dessous de la courbe indiquent la puissance moyenne.
– Valeur moyenne
0 pendant 3 s : P
gen,ave
= 12.5 kW
– Valeur moyenne 1 pendant 3 s : P
gen,ave
= (61.25 kW ˘ 12.5 kW) × 0.5 =
24.375 kW
