5.4 Exemples de dimensionnement
5.4.1 Mouvement horizontal
Il s’agit de freiner une masse en mouvement horizontal.
Données de base :
ƒ U
DC
= 725 V
ƒ Courbe de puissance génératrice :
1 2 3 4 5 t [s]
5
10
15
20
25
30
35
40
45
50
55
P gen [kW]
0
1
9350br_16b

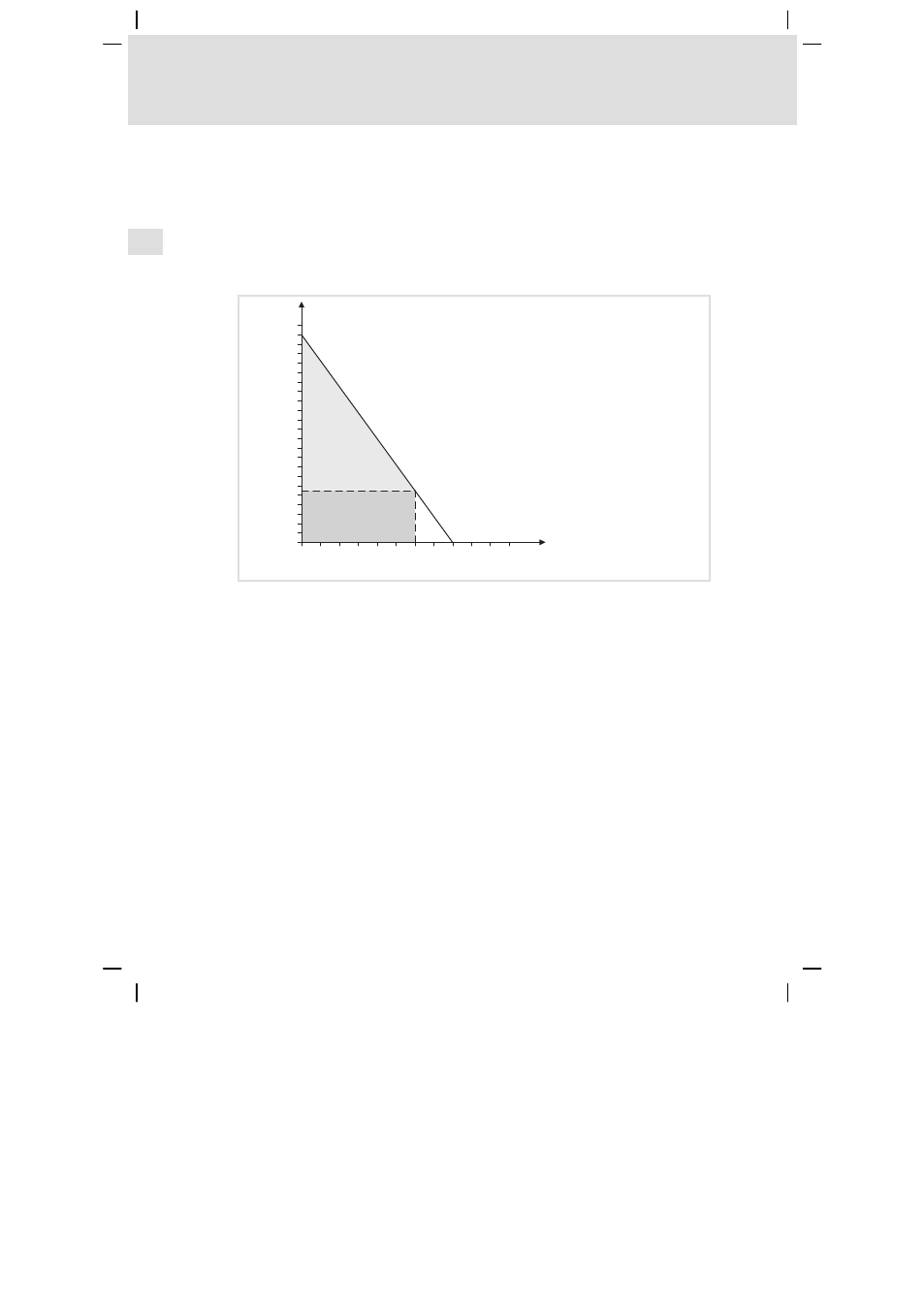

Fig. 4 Courbe de puissance génératrice
Données déterminées à l’aide du graphique :
ƒ Puissance génératrice max. : P
gen,max
= 55 kW
ƒ Puissance génératrice moyenne pendant 3 s : P
gen,ave
(3 s) = 34.375 kW
– Pour une période de 3 s, la puissance maximale se situe entre t = 0 3 s.
La valeur moyenne est calculée pour cette période. Les surfaces grisées
en dessous de la courbe indiquent la puissance moyenne.
– Valeur moyenne 0 pendant 3 s : P
gen,ave
= 13.75 kW
– Valeur moyenne 1 pendant 3 s : P
gen,ave
= (55 kW ˘ 13.75 kW) × 0.5 =
20.625 kW
