9

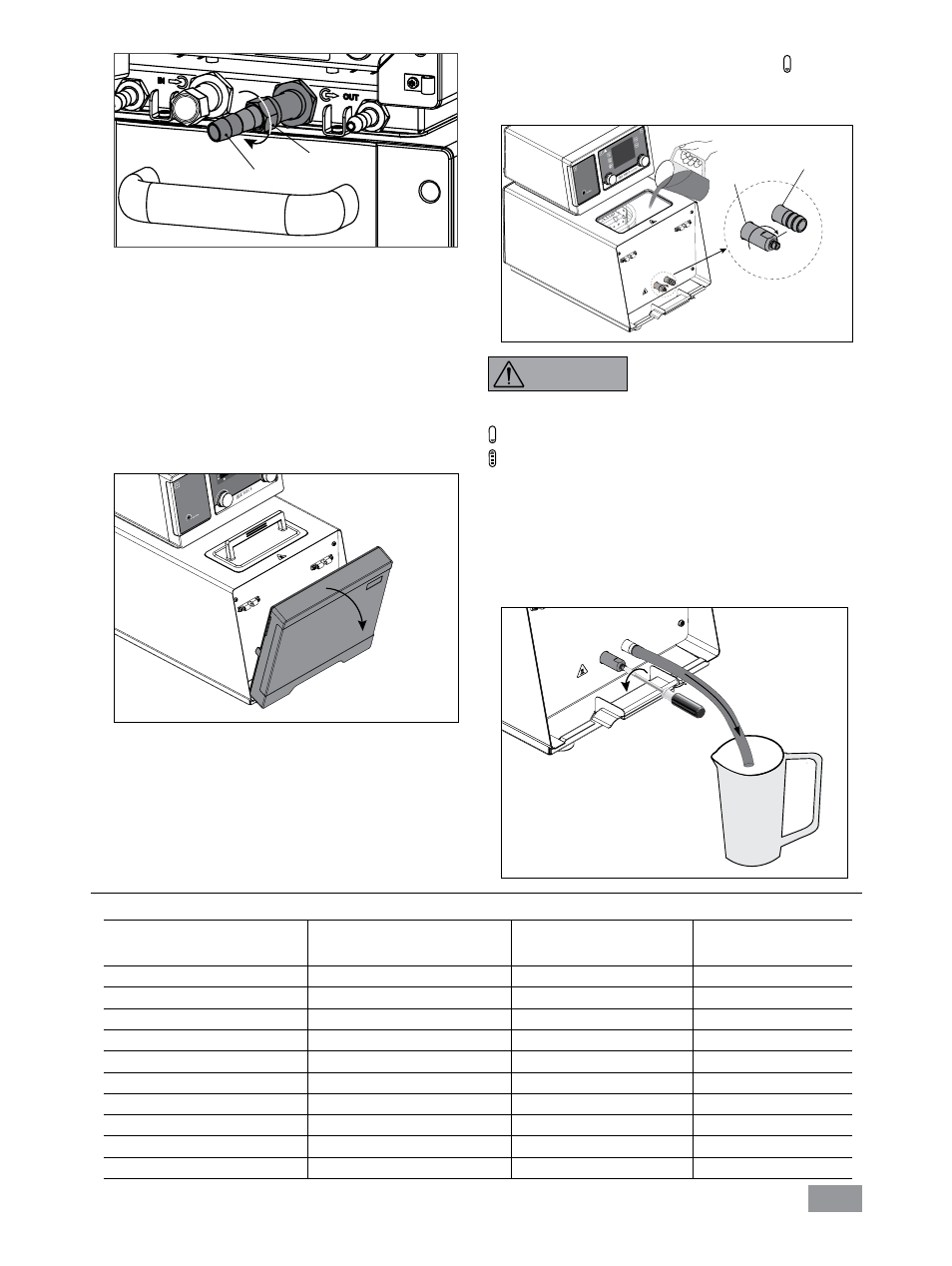

Fig. 10
control
Hinweis: Bitte den zulässigen Temperaturbereich der
Schläuche beachten. Für heiße Flüssigkeiten empfehlen
wir die IKA
® LT 5.20 Schläuche. Wenn kein externes
System erforderlich ist, die Pumpenanschlüsse IN und
OUT mit den vorhandenen Überwurfmuttern und Ver-
schlussstopfen schließen.
- Sicherstellen, dass das Ablassventil geschlossen ist (End-
lage im Uhrzeigersinn, siehe Fig. 11).
Hinweise: Bitte Hinweise im Kapitel "Inbetriebnahme"
beachten.
- Den Netzstecker einstecken und das Gerät am Netzschalter
(2) einschalten.
• Füllen und Entleeren
- Bevor Flüssigkeit ins Bad gefüllt wird, die vordere Ab-
deckung wie auf der folgenden Abbildung dargestellt
öffnen.
Schlaucholive
Überwurfmuttern
Fig. 9
WARNUNG
Fig. 11
Ablassventil
Ablassanschluss
Endlage
Hinweis: Die Informationen über
den Füllstand auf der Anzeige be-
achten:
— Niedriger Füllstand
— Hoher Füllstand
(Siehe “Flüssigkeitsstand“ im Abschnitt “Arbeiten mit
dem Wireless Controller (WiCo)“).
- Um die Flüssigkeit aus dem Bad abzulassen, einen
Schlauch an den Ablassanschluss anschließen und das
Ablassventil mit einem Schlitzschraubendreher im Ge-
genuhrzeigersinn drehen.
• Flüssigkeiten
IKA ® Bezeichnung Betriebstemperaturbereich
(°C)
Sicherheitstemperatur
(°C)
Flammpunkt
(°C)
EG19_N10.100 (H
2
0 + Glycole) - 10 ... 100 100 125
EG34_N20.100(H
2
0 + Glycole) - 20 ... 100 100 125
EG40_N25.100(H
2
0 + Glycole) - 25 ... 100 100 125
EG45_N30.100 (H
2
0 + Glycole) - 30 ... 100 100 125
SI_P20.275 (Silcone Oil) 20 ... 275 275 300
SI_N30.145 (Silicone Oil) - 30 ... 145 145 170
SY_N10.100 (Synthetic Oil) - 10 ... 100 100 125
H
2
O (Water*) 5 ... 95 95 —
Customized 1
Customized 2
- Das Symbol für einen niedrigen Füllstand ( ) erscheint
auf der Anzeige des Wireless Controllers (WiCo).
- Den Deckel (16) öffnen und Flüssigkeit in das Bad füllen.
Fig. 12
