112

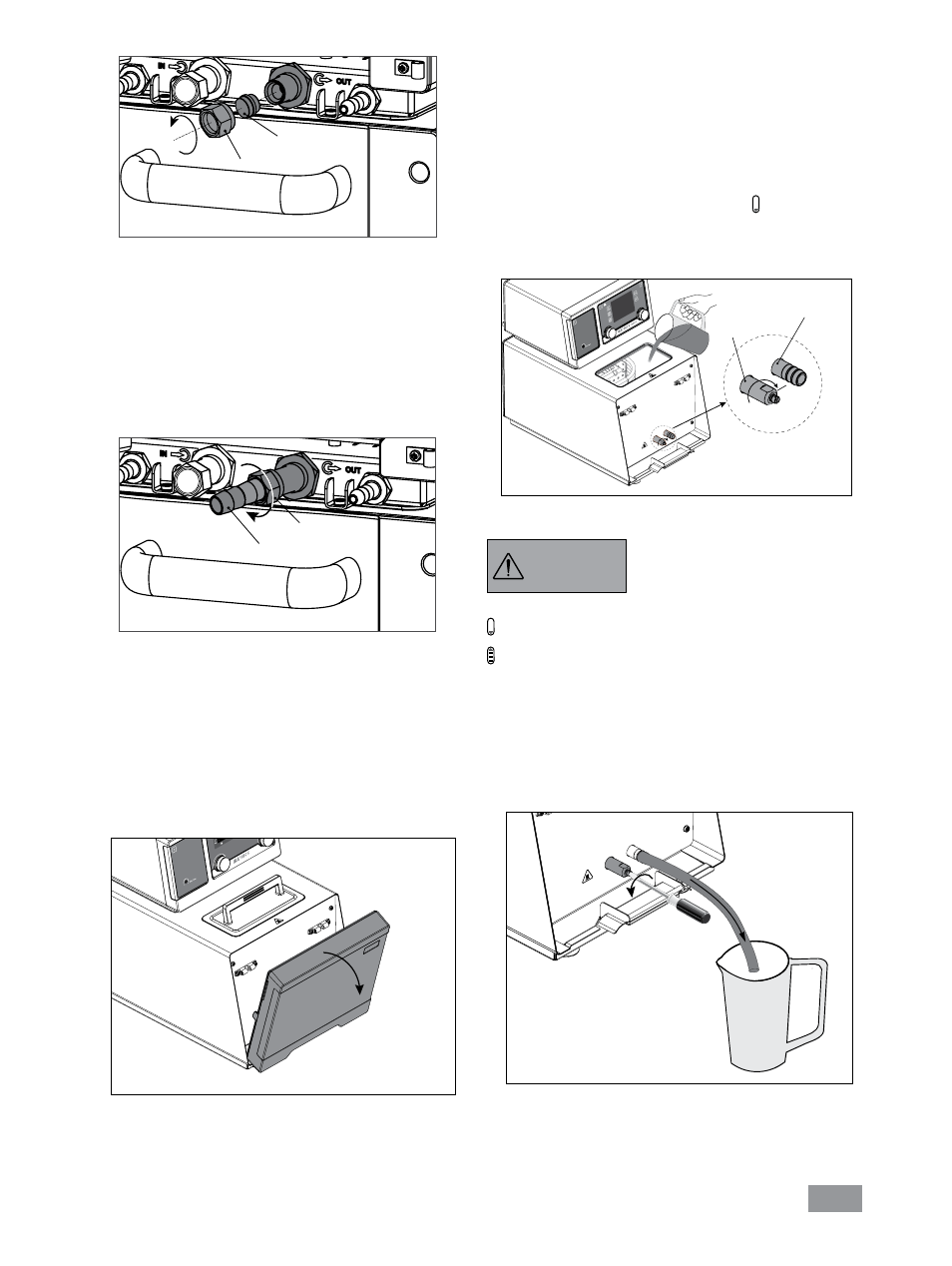

- Conecte las mangueras para la circulación del sistema
externo en las conexiones de la bomba M 16 x 1 para
IN y OUT, ya sea directamente o con los conectores
de manguera.
- Atornille los conectores de manguera con tuercas de
racor a las conexiones de bomba IN y OUT. Introduzca
las mangueras (diám. nominal 12) en los conectores
de manguera. Las mangueras deben estar sujetas con
abrazaderas de manguera adecuadas.
Nota: Tenga en cuenta el intervalo de temperatura permi-
tido de las mangueras. Para líquidos calientes recomenda-
mos las mangueras IKA
® LT 5.20.
Si no se necesita un sistema externo, cierre las conexiones
de la bomba IN y OUT con las tuercas de racor y los tapo-
nes de cierre existentes.
Conector de manguera
Fig. 9
Fig. 10
• Llenado y vaciado
- Antes de llenar de líquido el baño, abra la cubierta de-
lantera tal como se muestra en la siguiente figura.
control
Fig. 11
- Asegúrese de que la válvula de descarga esté cerrada
(posición final en el sentido de las agujas del reloj, véa-
se Fig. 11).
Nota: Observe las instrucciones incluidas en el capítulo
“Puesta en servicio”.
- Inserte el enchufe en la toma correspondiente y encien-
da el aparato con el interruptor de alimentación (2).
- El símbolo de nivel de llenado bajo ( ) aparece en la
pantalla del Wireless Controllers (WiCo).
- Abra la tapa (16) y llene el baño de líquido.
Válvula de descarga
Conexión de descarga
Posición final
Fig. 12
— Nivel de llenado bajo
— Nivel de llenado alto
(Véase “Nivel de líquido” en el apartado “Cómo traba-
jar con el Wireless Controller (WiCo)“).
Nota: Tenga en cuenta la informa-
ción sobre el nivel de llenado que
aparece en la pantalla:
- Para descargar líquido del baño, conecte una manguera
a la conexión de descarga y, a continuación, gire la vál-
vula de descarga en el sentido contrario a las agujas del
reloj utilizando un destornillador plano.
Tuercas de racor
ADVER-
TENCIA
Tapones de cierre
Tuercas de racor
Fig. 8
