22
USB Mikro B USB Mikro A

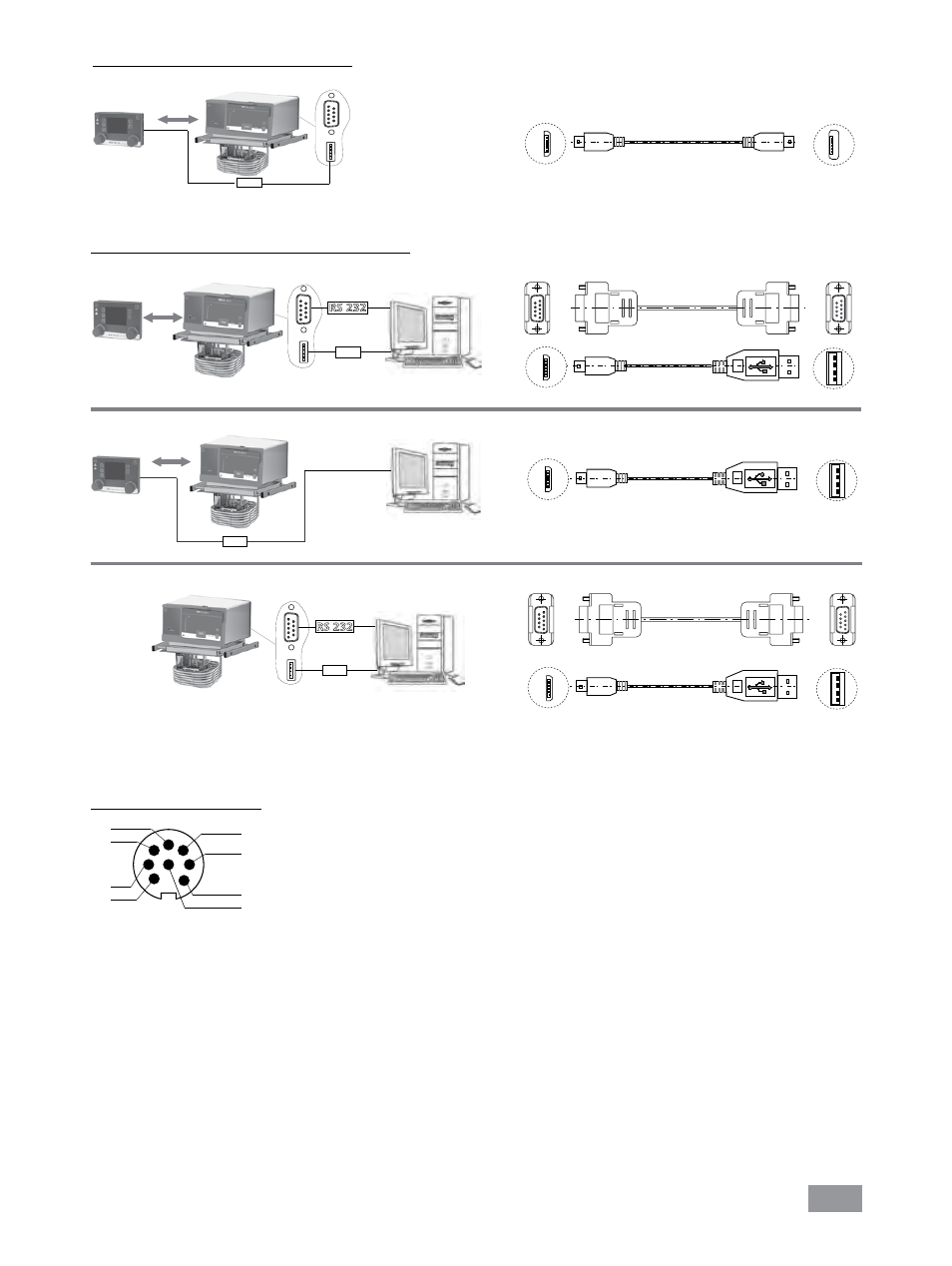

Anschlussmöglichkeit WiCo an Station:
Anschlussmöglichkeit Station an den Computer:
A
USB Mikro B USB A
9-poligen RS 232 9-poligen RS 232
A
USB Mikro B USB A
A
9-poligen RS 232 9-poligen RS 232
USB Mikro B USB A
Fig. 28
USB
Mikro B
Micro A
RS 232
USB
USB A
oder
Mikro B
USB
USB A
Mikro B
RS 232
USB
USB A
oder
Mikro B
Multifunktions-Anschluss:
1 M1 Ausgang Ventil + (+24Vdc/max. 0.8A)
2 M1 Ausgang Ventil - (max. 24Vdc/max. 0.8A)
3 M2 Ausgang Alarm/Schalter Kontakt 1 (max. 30Vdc/ac/max. 1A)
4 M2 Ausgang Alarm/Schalter Kontakt 2 (max. 30Vdc/ac/max. 1A)
5 M3 Eingang Standby + (+5V ca. 10mA)
6 M3 Eingang Standby - (0V nur für Standby)
7 --- (reserviert für spätere Verwendung, nicht anschließen!)
8 --- (reserviert für spätere Verwendung, nicht anschließen!)
1
2
3
4
5
6
7
8
Fig. 29
Fig. 27
