Bedienfeld und Anzeige

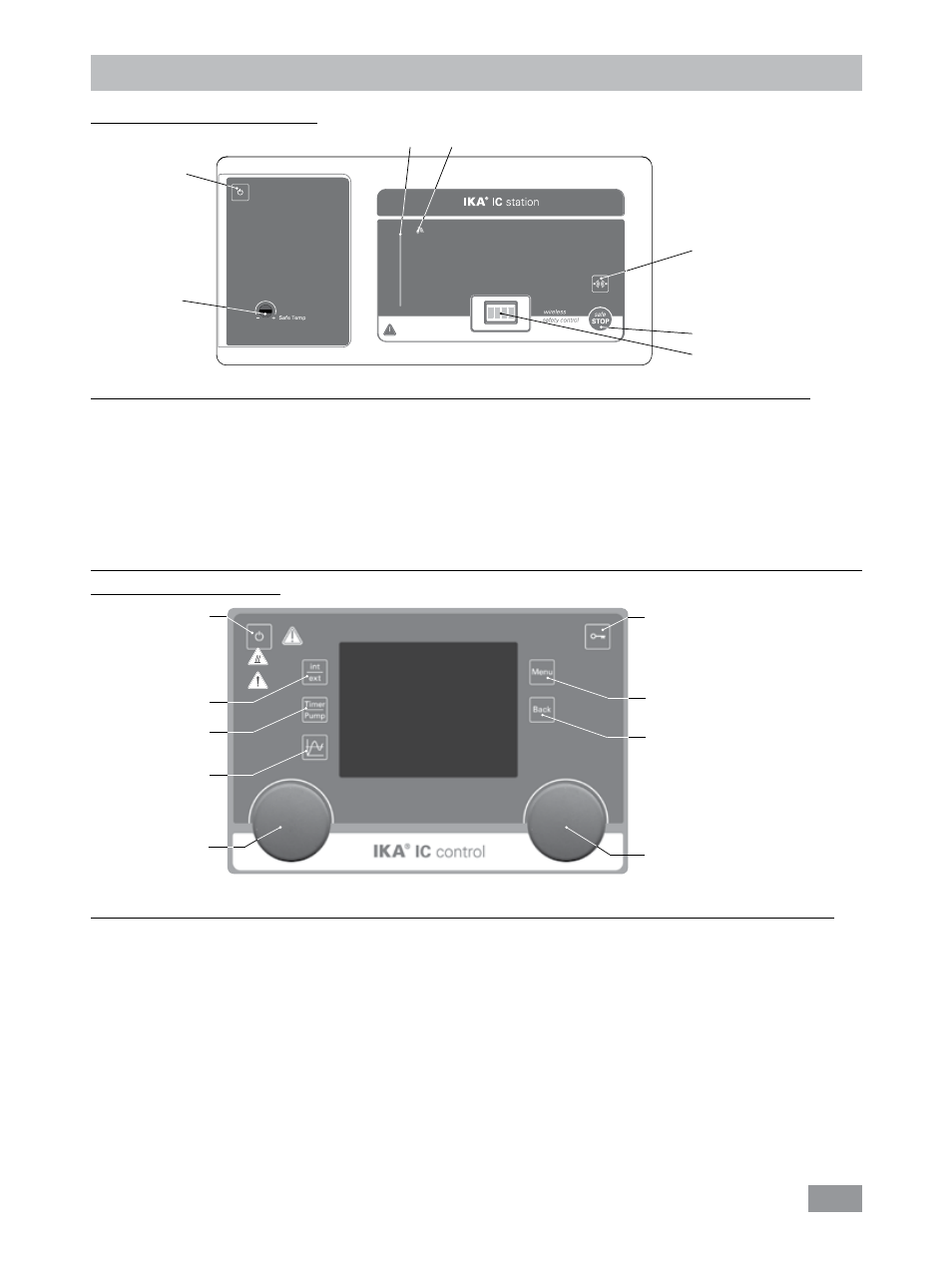

Pos. Bezeichnung Funktion
A EIN/AUS-Taste: Schaltet die Thermostateinheit (station) ein/aus.
B Einstellbarer Sicherheitskreis: Dient der Einstellung der Sicherheitstemperaturbegrenzung mit dem
mitgelieferten Schraubendreher.
C Taste “Safe Stop“: Stoppt den Betrieb des Thermostats im Notfall.
D LED-Leiste: Zeigt die verschiedenen Stati des Thermostats mit unterschiedlichen Farben an.
E Bluetooth ® Suchtaste: Sucht den Wireless Controller (WiCo) bei aktiviertem Bluetooth ® .
F Bluetooth ® LED: Bluetooth ® -Anzeige
G Kontakte: Dient der Kommunikation und dem Laden des WiCo.
Station (IC station/HBC station)
A
B
D
E
F
C
G
Fig. 15
J
K
L
M
N
O
P
R
S
Wireless Controller (WiCo)
Fig. 16
Pos. Bezeichnung Funktion
J Dreh-/Druckknopf: Dient der Navigation, Auswahl und Änderung der Einstellungen im Menü.
Stellt den Wert für die Pumpendrehzahl ein.
Startet/stoppt die Pumpenfunktion.
K Dreh-/Druckknopf: Stellt den Temperaturwert ein.
Startet/stoppt die Heizfunktion.
L EIN/AUS-Taste: Schaltet den WiCo ein und aus.
M "Menu"-Taste: Nach einmaligem Drücken wird das Hauptmenü angezeigt.
Nach weiterem Drücken kehrt die Anzeige zum Arbeitsbildschirm zurück.
N "Back"-Taste: Kehrt zur vorherigen Menüebene zurück.
O Schlüssel-Taste: Verriegelt/entriegelt die Knöpfe und Tasten.
P "int/ext"“-Taste: Schaltet zwischen der internen und externen Temperaturanzeige und -regelung um.
R "Timer/Pump" “-Taste: Schaltet zwischen der Anzeige von Timer und Pumpe um.
S Diagramm-Taste: Zeigt das Zeit-/Temperatur-Diagramm an.
