Die NAMUR-Befehle und die zusätzlichen IKA ® - spezifischen Befehle dienen nur als Low Level Befehle zur Kommunikati-
on zwischen Gerät und PC. Mit einem geeigneten Terminal bzw. Kommunikationsprogramm können diese Befehle direkt
an das Gerät übertragen werden. Labworldsoft ist ein komfortables IKA
® -Software Paket unter MS Windows zur Steu-
erung des Gerätes und zur Erfassung der Gerätedaten, das auch grafische Eingaben von z.B. Drehzahlrampen erlaubt.
Befehle
Befehle Funktion
IN_PV_1 Die externe Ist-Temperatur lesen
IN_PV_2 Die interne Ist-Temperatur lesen
IN_PV_3 Die Ist-Sicherheitstemperatur lesen
IN_PV_4 Die Ist-Pumpendrehzahl lesen
IN_SP_1 Temperaturregelung lesen
0: interne Regelung
1: externe Regelung
IN_SP_3 Die Soll-Sicherheitstemperatur lesen
IN_SP_4 Die Soll-Pumpendrehzahl lesen
IN_TMODE Temperaturregelung lesen
0: interne Regelung
1: externe Regelung
OUT_SP_1 xxx Die interne Soll-Temperatur XXX einstellen (0: interne Regelung)
Die externe Soll-Temperatur XXX einstellen (1: externe Regelung)
OUT_SP_12@n Setzen der WD-Sicherheitstemperatur mit Echo des gesetzten Wertes
OUT_SP_4 xxx Pumpendrehzahl XXX einstellen
OUT_SP_42@n Setzen der WD-Sicherheitsdrehzahl mit Echo
des gesetzten Wertes
IN_STATUS Status-Bits
OUT_TMODE_0 Auf interne Temperaturregelung einstellen
OUT_TMODE_1 Auf externe Temperaturregelung einstellen
OUT_WD1@n Started den Watchdog-Modus 1 und setzt die Watchdogzeit auf n (20...1500) Sekunden.
Echo der Watchdogzeit.
Bei einem WD1-Ereignis werden die Heiz- und Pumpenfunktion ausgeschaltet.
Dieser Befehl muss immer innerhalb der Watchdogzeit gesendet werden.
OUT_WD2@n Started den Watchdog-Modus 2 und setzt die Watchdogzeit auf n (20...1500) Sekunden.
Echo der Watchdogzeit.
Bei einem WD2-Ereignis wird die Soll-Temperatur auf die WD-Sicherheitstemperatur und die Soll-
Pumpendrehzahl auf WD-Sicherheitsdrehzahl geändert.
Dieser Befehl muss immer innerhalb der Watchdogzeit gesendet werden.
RESET Die PC-Steuerung zurücksetzen und die Gerätefunktionen stoppen.
START_1 Die Heizfunktion starten
START_4 Die Pumpenfunktion starten
STOP_1 Die Heizfunktion stoppen
STOP_4 Die Pumpenfunktion stoppen

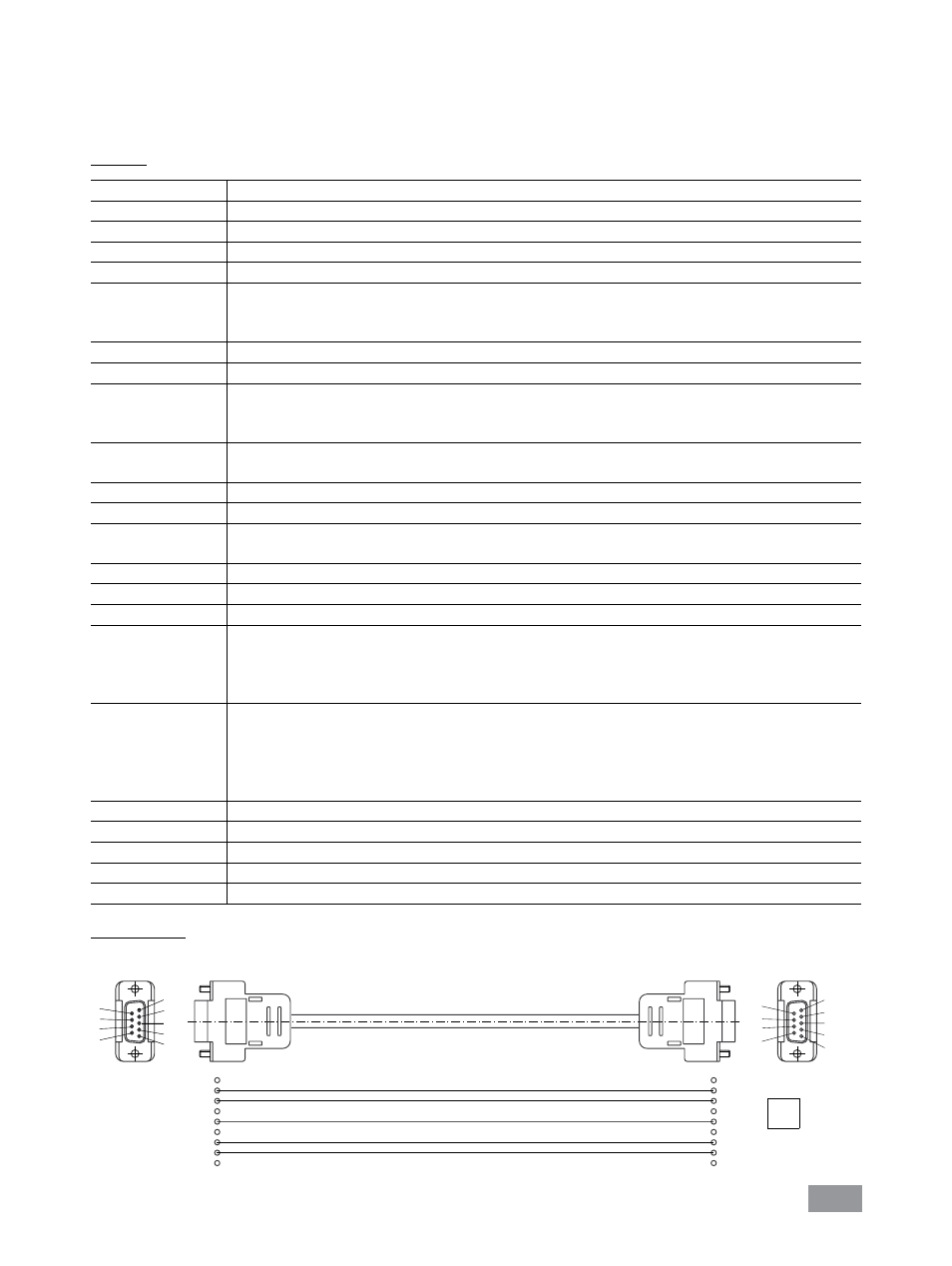

Fig. 26
PC 1.1 Kabel
Erforderlich zur Verbindung des RS 232-Anschlusses (10) mit einem PC.
1
2 RxD
3 TxD
4
5 GND
6
7 RTS
8 CTS
9
1
RxD 2
TxD 3
4
GND 5
6
RTS 7
CTS 8
9
PC
1
2
3
4
5
6
7
8
9
9
8
7
6
5
4
3
2
1
