59
Préparatifs
• Installation
- Placez l'appareil sur une surface plane, stable, propre,
non glissante, sèche et ininflammable.
- Laissez au moins 20 cm d'espace libre devant et der-
rière.
- En cas d'utilisation d'un bain en plastique, assurez-
vous que l'élément chauffant n'entre pas en contact
avec le récipient du bain.
- La zone d'installation doit être suffisamment grande et
aérée pour l'espace ne chauffe pas trop en raison de la
chaleur dégagée par l'appareil.
- Ne placez pas l'appareil à proximité directe de sources
de chaleur et ne l'exposez pas directement aux rayons
du soleil.

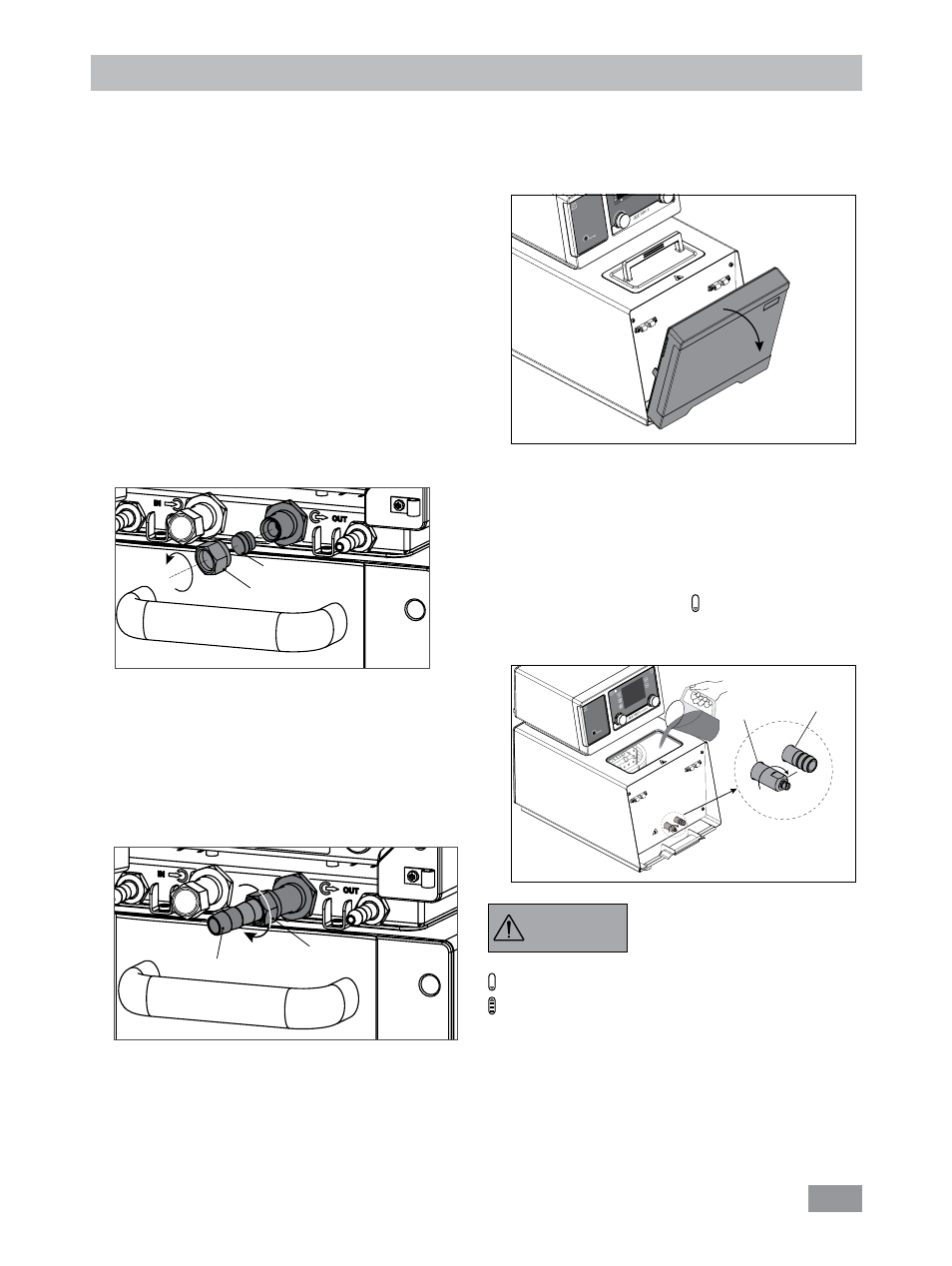

• Raccordement des tuyauteries/flexibles
- Avec une clé plate, retirez les écrous d'accouplement et
les bouchons des raccords de pompe IN (8) et OUT (9).
Bouchons
Écrous d'accouplement
Fig. 8
- Raccordez les flexibles pour la circulation du système
externe aux raccords de pompe M 16 x 1 IN et OUT,
directement ou à l'aide d'olives de flexible.
- Vissez les olives de flexible avec des écrous d'accou-
plement aux raccords de pompe IN et OUT. Poussez
les flexibles (diam. nom. 12) sur les olives. Les flexibles
doivent être maintenus avec des colliers pour flexible
adaptés.
Remarque: veuillez respecter la plage de température
admise des flexibles. Pour des liquides très chauds, nous
recommandons les flexibles IKA
® LT 5.20. Si aucun sys-
tème externe n'est nécessaire, fermez les raccords de
pompe IN et OUT à l'aide des écrous d'accouplement
et des bouchons fournis.
Olive de flexible
Écrous d'accouplement
Fig. 9
Fig. 10
control
- Assurez-vous que la soupape de décharge est fermée
(en butée dans le sens horaire, voir Fig. 11).
- Branchez la fiche secteur et allumez l'appareil avec
l'interrupteur (2).
Remarque: Veuillez tenir compte des remarques au
chapitre «Mise en service».
- Le symbole de niveau bas ( ) apparaît sur l'affichage
du Wireless Controller (WiCo).
- Ouvrez le couvercle (16) et remplissez le bain de liquide.
• Remplissage et vidage
- Avant de remplir le bain de liquide, ouvrez le cache
avant comme indiqué sur la figure suivante.
Remarque: tenez compte des in-
formations concernant le niveau de
remplissage sur l'affichage:
— Niveau bas
— Niveau haut
(Voir «Niveau de liquide» dans le paragraphe «Travail
avec le Wireless Controller (WiCo)»).
- Pour vider le liquide du bain, raccordez un flexible au rac-
cord de décharge et tournez la soupape de décharge
dans le sens antihoraire à l'aide d'un tournevis plat.
AVVER-
TISSMENT
Fig. 11
Soupape
de décharge
Raccord
de décharge
Butée
