100
USB USB Micro B USB Micro A

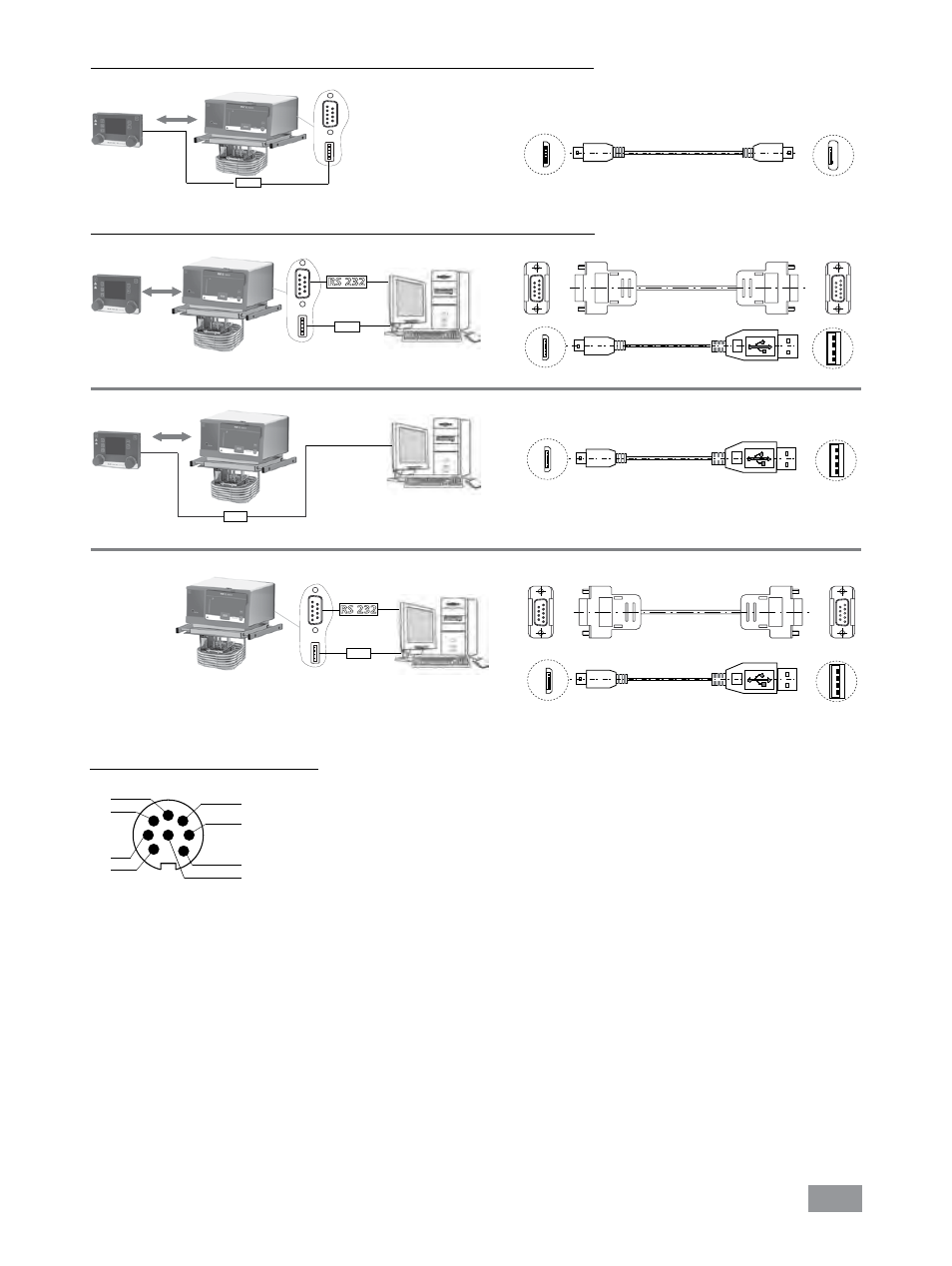

Возможность подключения пульта WiCo к устройству station:
Fig. 27
Micro B
Micro A
Возможность подключения устройства station к компьютеру:
RS 232
USB
USB A
A
USB Micro B USB A
9-контактный RS 232 9-контактный RS 232
или
USB
USB A
A
USB Micro B USB A
RS 232
USB
USB A
или
A
9-контактный RS 232 9-контактный RS 232
USB Micro B USB A Fig. 28
Micro B
Micro B
Micro B
Многофункциональный разъем:
1 Выход клапана M1 + (+24 В DC/макс. 0,8 А)
2 Выход клапана M1 - (макс. 24 В DC/макс. 0,8 А)
3 Выход сигнала/выключателя M2, контакт 1 (макс. 30 В DC/AC/макс. 1 А)
4 Выход сигнала/выключателя M2, контакт 2 (макс. 30 В DC/AC/макс. 1 А)
5 Вход M3, в режиме ожидания + (+5 В, прим. 10 мА)
6 Вход M3, в режиме ожидания - (0 В только для режима ожидания)
7 --- (зарезервировано, не подключать!)
8 --- (зарезервировано, не подключать!)
1
2
3
4
5
6
7
8
Fig. 29
