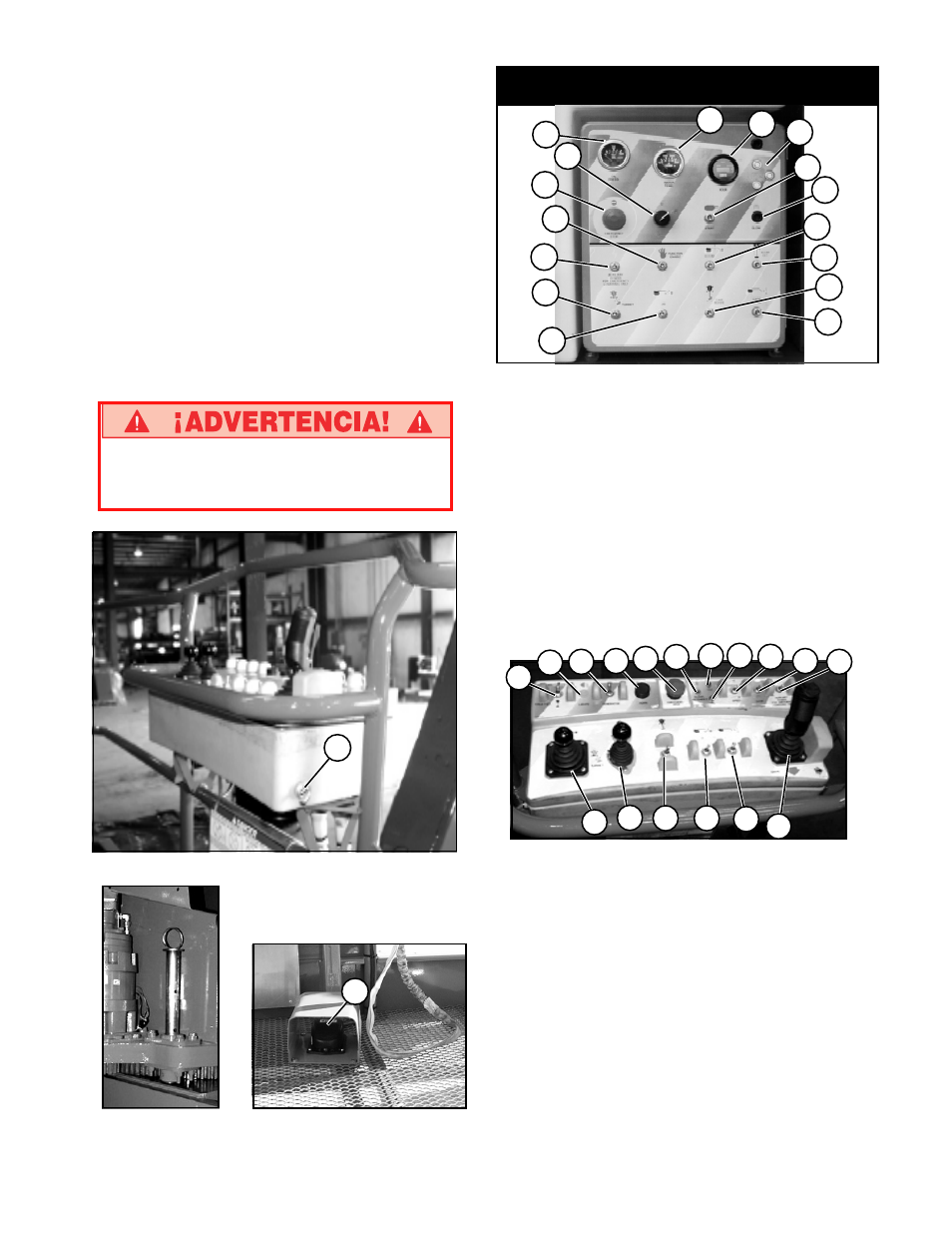

Controles e indicadores
Figura 4: Controles del chasis
Figura 3: Interruptor del
pedal
Figura 1: Controles de la plataforma
Figura 2: Pasador
de bloqueo
Figura 5: Controles de la plataforma
35
18 19 20 21 22
24 25 26 27
28 29 30
31 32 33
23
17
34
NOTA: La pluma no se extiende o eleva más allá de
45 grados a menos que los ejes estén totalmente
extendidos.
12. Con la pluma elevada cinco grados o más, o
extendida 0,3 m (1 pie), utilice el mando de control
de desplazamiento. Fíjese que la velocidad de
desplazamiento está limitada a (0,3 m [1 pie] por
segundo). Descienda la pluma superior a posición
de almacenaje.
13. Pulse el botón de la bocina de servicio. Observe
que se escucha la bocina.
NOTA: El enganche manual controla sólo las
funciones de desplazamiento/dirección y giro
de la pluma.
NOTA: El interruptor del pedal sólo controla las
funciones de la pluma.
14. Nivele la plataforma mientras está en la posición de
almacenaje.
NO utilice una máquina dañada o defectuosa.
Identifique la unidad y no la utilice hasta que
sea reparada.
1. Indicador de presión de aceite
2. Indicador de temperatura del agua
3. Contador de horas
4. Parada de emergencia
5. Interruptor de llave
6. Arranque del motor
7. Bujía incandescente (diesel solamente)
8. Energía auxiliar para descenso de emergencia solamente
9. Facilitador de función
10. Control de la pluma
11. Control de extensión de la pluma
12. Control de la torreta
13. Control del brazo
14. Rotación de la jaula
15. Control del nivel de la jaula
16. Disyuntor
17. Extender/retraer eje
18. Luces (opcional)
19. Generador (opcional)
20. Botón de la bocina
21. Parada de emergencia
22. Indicador de extensión de ejes
23. Indicador de advertencia de inclinación
24. Indicador de bajo nivel de aceite
25. Selector de par/velocidad
26. Bujía incandescente (diesel solamente)
27. Energía auxiliar para descenso de emergencia solamente
28. Control elevación/bajada pluma y giro de torreta
29. Extender/retraer pluma
30. Rotar la jaula
31. Elevar/bajar el brazo
32. Nivelar la jaula
33. Enganche/palanca de control de desplazamiento
34. Arranque del motor
35. Interruptor del mecanismo de enganche del pedal
1
5
4
9
8
12
13
2 3
16
6
7
10
11
14
15
