26

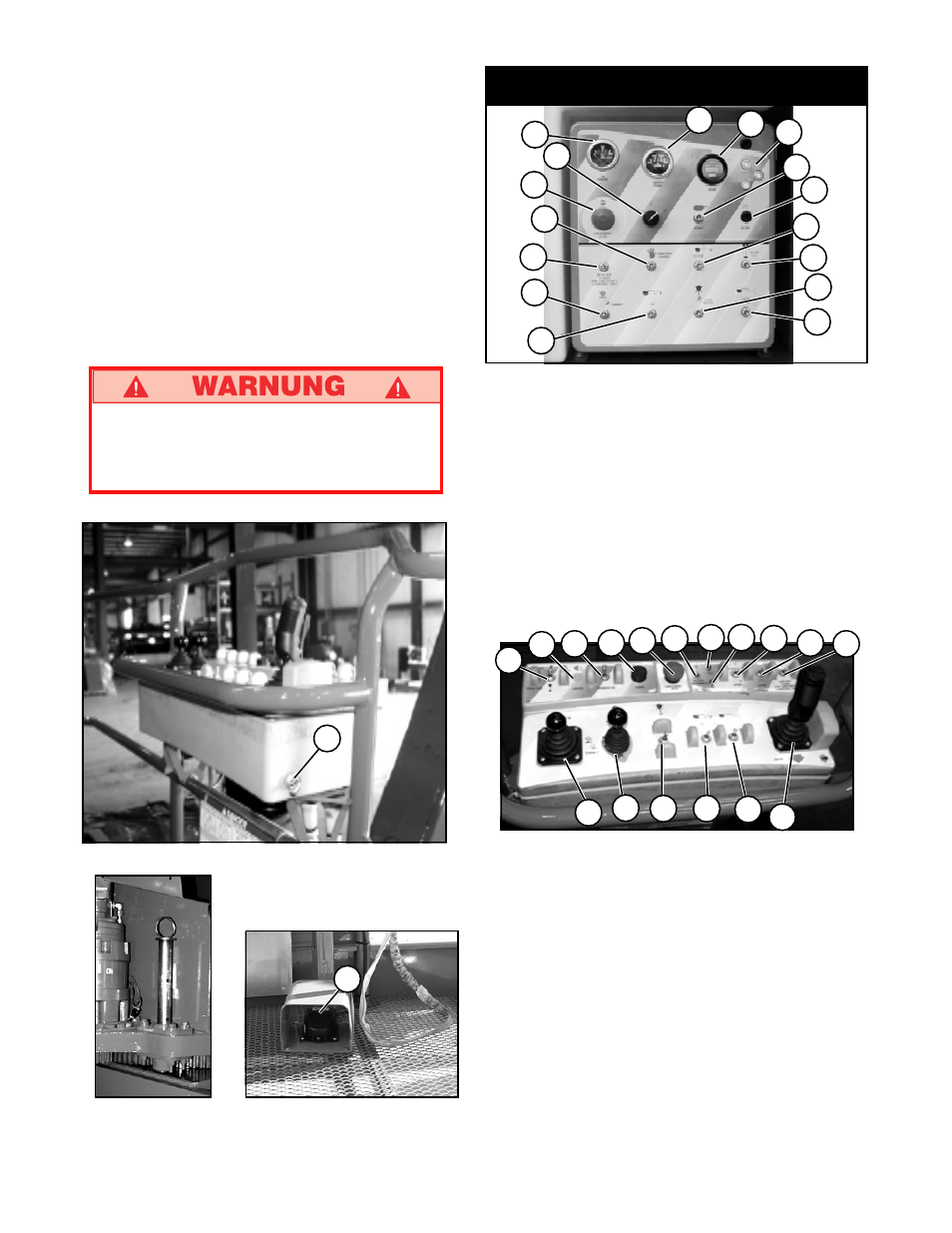

Abbildung 4: Steuerpult des Fahrwerks
Abbildung 3: Fußschalter
Abbildung 1: Bedienorgane der Arbeitsbühne
Abbildung 2:
Sperrbolzen
Abbildung 5: Bedienorgane der Arbeitsbühne
35
18 19 20 21 22
24 25 26 27
28 29 30
31 32 33
23
17
1
5
4
9
8
12
13
2 3
16
6
7
10
11
14
15
34
ANM.: Der Ausleger läßt sich nicht über 45 Grad
hinaus aus- bzw. hochfahren, sofern die Achsen
nicht völlig ausgefahren sind.
12. Ausleger auf mindestens 5 Grad hochfahren oder
um 0,3 m (1 Fuß) ausfahren, dann den Fahrhebel
betätigen. Nachprüfen, ob das Fahrtempo auf die
Kriechgeschwindigkeit begrenzt ist (0,3 m/s
[1 Fuß/sec]). Oberen Ausleger in die
Ausgangsstellung absenken.
13. Die Taste für das Signalhorn drücken. Das Horn
muß ertönen.
ANM.: Die Handsperre betrifft nur die Funktionen
Fahren, Lenken und Rotieren des Auslegers.
ANM.: Der Fußschalter steuert nur Ausleger-
funktionen.
14. Plattform in Ausgangsstellung nivellieren.
Maschine nicht benutzen, falls diese beschä-
digt ist oder Störungen aufweist. Einheit in
diesem Fall entsprechend beschildern und aus
dem Betrieb ziehen, bis sie repariert ist.
Bedien- und Anzeigeelement
1. Öldruckanzeige
2. Wassertemperaturanzeige
3. Stundenzähler
4. Notaus
5. Schlüsselschalter
6. Motorstart
7. Glühkerze (nur bei Diesel)
8. Behelfsstrom, nur für Notabsenkungen
9. Funktionsaktivierung
10. Auslegerbetätigung
11. Betätigung zum Ausfahren des Auslegers
12. Drehgestellbetätigung
13. Betätigung des Plattformarms
14. Fahrkorb schwenken
15. Fahrkorb-Niveauregler
16. Schutzschalter
17. Aus- und Einfahren der Achse
18. Beleuchtung (Sonderausrüstung)
19. Generator (Sonderausrüstung)
20. Hornknopf
21. Notaus
22. Achsausfahranzeige
23. Kippwarnanzeige
24. Anzeige für niedrigen Öldruck
25. Wählhebel für Drehmoment/Geschwindigkeit
26. Glühkerze (nur bei Diesel)
27. Behelfsstrom, nur für Notabsenkungen
28. Heben/Senken des Auslegers und Schwenken des
Drehgestells
29. Aus- und Einfahren des Auslegers
30. Schwenken des Fahrkorbs
31. Heben/Senken des Plattformarms
32. Fahrkorbniveau
33. Fahrhebel/Sperre
34. Motorstart
35. Fußsperrschalter
