31

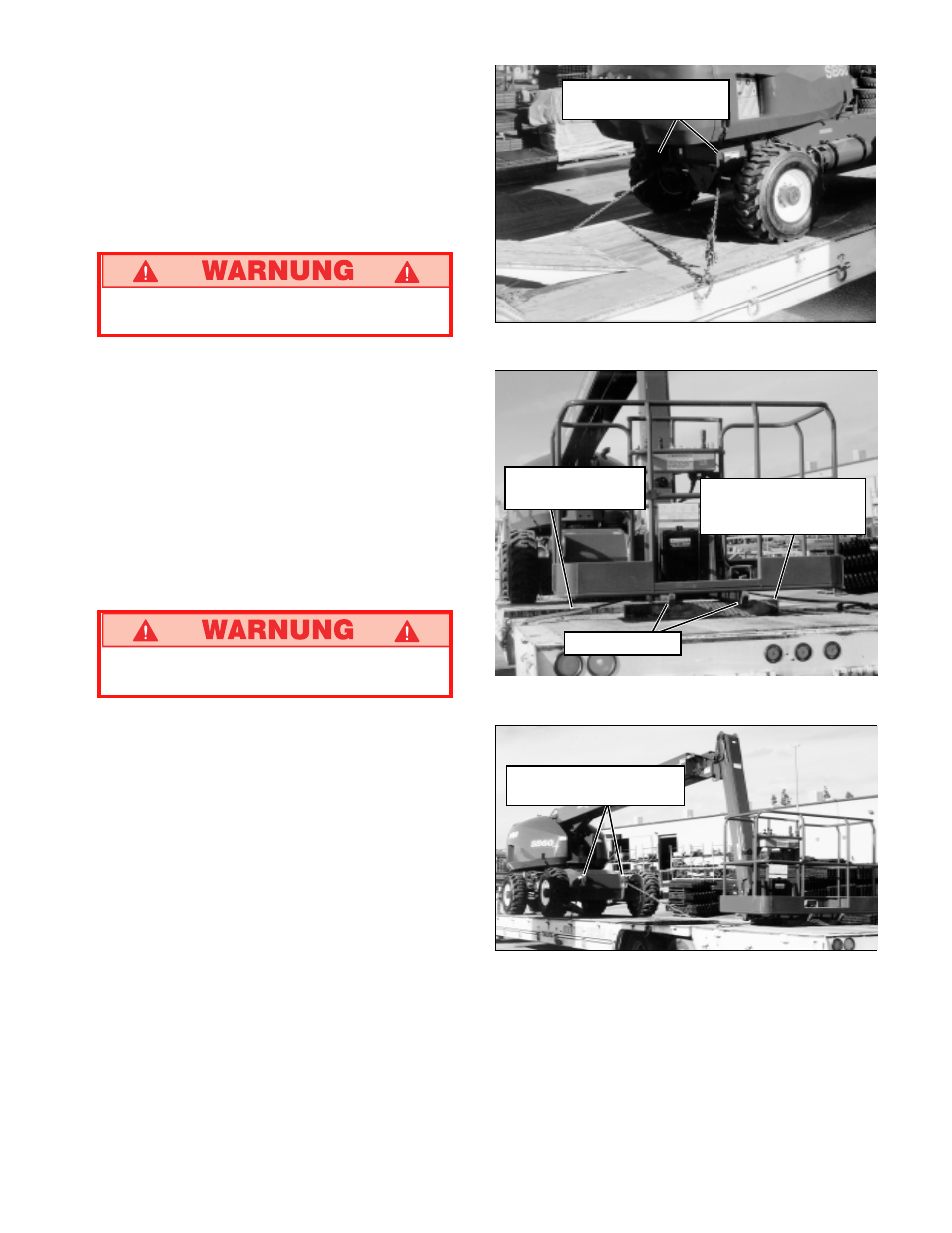

Abbildung 10: Hintere Verankerungs-Hubösen
am Fahrwerk
Abbildung 9: Sichern der Maschine
für den Transport
Abbildung 8: Vordere Verankerungs-Hubösen
am Fahrwerk
Verankerungs-Huböse
am Fahrwerk
Arbeitsbühnen-
Verankerungsgurt
Holzbohle
10 cm x 10 cm x 91 cm
(4 Zoll x 8 Zoll x 36 Zoll)
Stützstrebe
Verankerungs-Huböse
am Fahrwerk
DURCH LKW ODER ANHÄNGER
1. Sicherstellen, daß der Ausleger voll abgesenkt und
eingefahren ist.
2. Maschine auf die Ladefläche des Lkw oder
Anhängers bringen.
3. Bei Benutzung einer Winde sind die Vorschriften für
das Abschleppen auf Seite 25 zu befolgen.
Windenseil an den vorderen Verankerungsösen
befestigen.
Maschine bei Windenbetrieb nicht schneller als
5 km/h (3 mph) bewegen.
4. Nach dem Hochwinden ist sicherzustellen, daß alle
vier Antriebsnaben im Eingriff sind, indem die
mittleren Kappen wieder in ihre ursprüngliche
Stellung gebracht werden.
5. Schwenkschloßbolzen einbauen.
6. Maschine am Transportfahrzeug mit Ketten oder
Gurten ausreichender Festigkeit sichern, die an den
Verankerungslaschen desselben angebracht
werden (siehe Abbildung 8 und 10).
7. Stützstreben der Plattform wie gezeigt mit einer
Holzbohle 10 x 20 x 91 cm (4 Zoll x 8 Zoll x
36 Zoll) unterlegen (Abbildung 9).
8. An den Haltewinkeln des Fahrkorbs Gurte oder
Ketten anbringen. Nicht zu stark anziehen.
Maschine NIEMALS hochfahren, wenn diese
auf einem Lkw oder Anhänger steht.
